Обратите внимание: на рисунках все, что не обозначено явно как узел И, является узлом ИЛИ. ИЛИ – это узел альтернатив, в нашем примере имеется четыре способа открыть сейф. Узлы И представляют собой отдельные шаги для достижения одной цели. Для того чтобы узнать комбинацию сейфа, взломщик должен подслушать разговор «И» вынудить владельца сейфа назвать комбинацию. Достичь цели можно лишь в том случае, если будут пройдены обе промежуточные цели.

Это – основа дерева атак. Завершив построение, полезно присвоить определенные значения различным листьям дерева (на рис. 21.1 «О» означает «осуществимо», а «Н» – «неосуществимо»). Напоминаю, это только пример для иллюстрации. Не нужно думать, что эти оценки характеризуют реальную защиту моего сейфа в офисе. Сделав оценку узлов (скорее всего, на основании тщательного изучения самого сейфа), можно рассчитать безопасность цели. Узел ИЛИ осуществим, если осуществим любой из его дочерних узлов. Узел И осуществим, если осуществимы все его дочерние узлы, и неосуществим в противном случае (рис. 21.2).

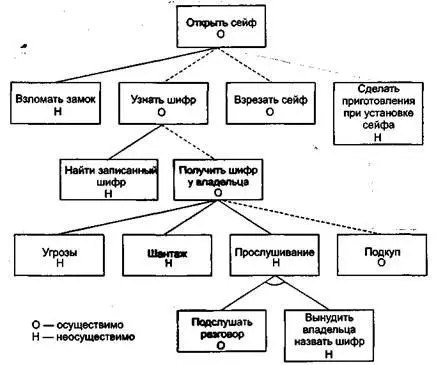

Рис. 21.2. Возможные способы взлома

Пунктирные линии на рис. 21.2 показывают все предполагаемые схемы взлома: последовательность осуществимых действий. В этой простейшей схеме существуют два реальных пути проникновения в сейф: прорезать в нем отверстие или узнать комбинацию, подкупив держателя сейфа. Эти сведения позволят правильно организовать защиту.

Присвоение значений (осуществимо или нет) узлам – это далеко не все. Можно затем установить определенные значения всем остальным узлам дерева, используя следующие критерии: легко или сложно, дорого или дешево, законно или незаконно, требуется взлом или нет, требуется специальное оборудование или нет. Рисунок 21.3 демонстрирует ту же самую схему с оценками узлов по критерию «требует специального оборудования» и «не требует специального оборудования».

Рис. 21.3. Способы взлома: потребуется или нет специальное оборудование

Присвоить узлам характеристики «дорого» или «недорого» весьма полезно, но лучше показать, сколько именно это будет стоить. Можно задать узлам численные значения. На рис. 21.4 показана схема с указанием расходов на преодоление каждого узла. Так же как и оценка «да/нет», оценка затрат может легко быть распространена по всему дереву. Узлы ИЛИ принимают наименьшее из значений дочерних узлов, а значение узлов И равно сумме значений всех дочерних узлов.

На рис. 21.4 затраты указаны по всей схеме, а также выделен самый дешевый способ взлома.

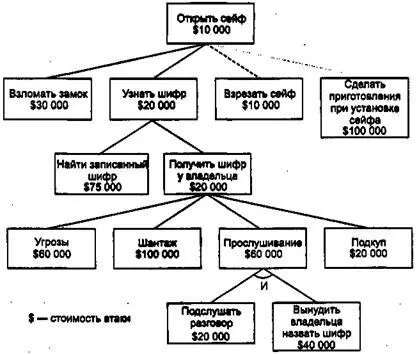

Рис. 21.4. Стоимость взлома

Опять же, эта схема может использоваться для определения уязвимых мест системы. Рисунок 21.5 показывает все возможные способы взлома, которые потребуют расходов меньше 100 000 долларов. Если вы рассматриваете только недорогие виды нападений (может, стоимость содержимого сейфа составляет как раз 100 000 долларов), тогда они вас заинтересуют.

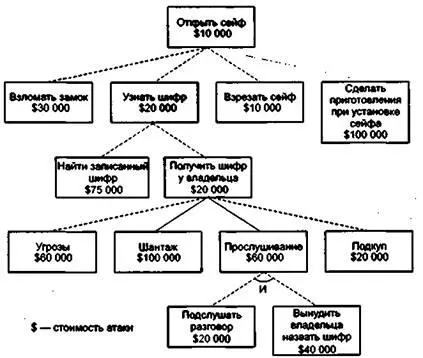

Рис. 21.5. Способы взлома, расходы на которые не превышают 100 000 долларов

Существует много других всевозможных оценок узлов, включая вероятность успеха различных способов нападения или вероятность того, что нападающий использует определенный метод, и т. д.

В любой практической схеме узлы имеют множество значений, соответствующих различным переменным. Различные значения узлов можно комбинировать, чтобы узнать больше об уязвимости системы. Например, на рис. 21.6 видно, что самые дешевые виды взлома не требуют специального оборудования. Вы также можете видеть способы открытия сейфа, требующие наименьших затрат и сопряженные с небольшим риском, не требующие взлома, не требующие квалификации, самые дешевые с наибольшей вероятностью успеха, «законные» и т. д. Каждый раз, уточняя определенные характеристики нападений, вы больше узнаете о безопасности системы.

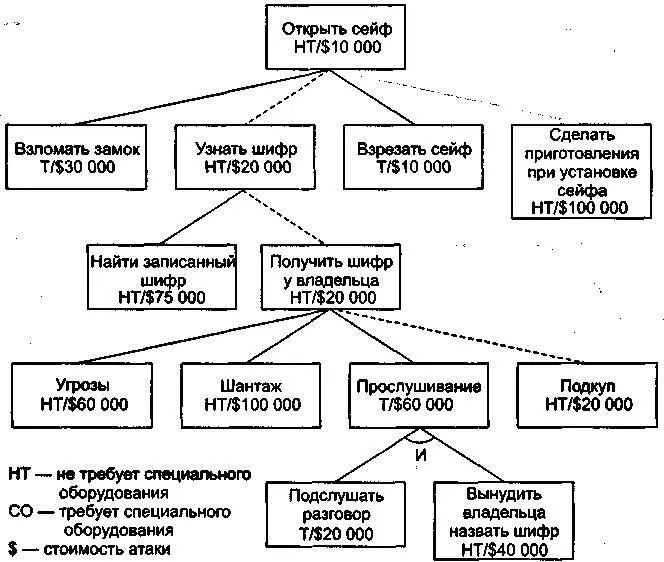

Рис. 21.6. Наиболее дешевые способы взлома, не требующие специального оборудования
