Обмен данными между ADSL-модемами идет на трех резко разнесенных между собой частотных модуляциях (рис. 2.13). На каждой телефонной линии организуются три информационных канала: исходящий поток передачи данных, входящий поток передачи данных и канал обычной телефонной связи.

ISDN (Integrated Services Digital Networks, интегрированные службы цифровых сетей) — международный телекоммуникационный стандарт для передачи аудио-, видео- и других данных по цифровым линиям со скоростью 64 Кбит/с. ISDN используются для частных или цифровых сетей общего пользования, где двоичные данные, такие, как графика, оцифрованные аудио-и обычные данные передаются по одной сети. В настоящее время чаще всего применяется телефонными службами. Плата начисляется за фактически использованное время, так же, как за пользование телефоном.

Модемы — оборудование передачи данных DCE (Data Communications Equipment). Они имеют два стандартных физических интерфейса:

□ последовательный интерфейс передачи данных (RS-232);

□ интерфейс с телефонной линией RJ-11 (четырехконтактный телефонный разъем).

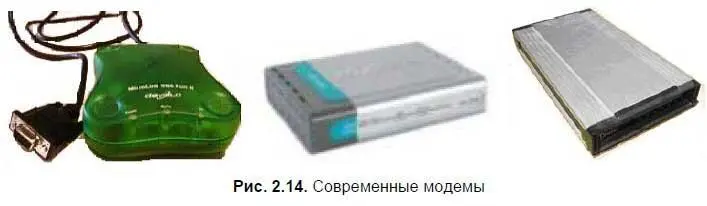

Внешний модем похож на небольшую коробочку (рис. 2.14), подключаемую к компьютеру с помощью последовательного (RS-232) кабеля. Этот кабель соединяет последовательный порт компьютера с тем разъемом модема, который предназначен для связи с компьютером. Для подключения модема к телефонной сети используется кабель с разъемами RJ-11.

Изначально скорость модемов измерялась в битах в секунду и в единицах, называемых «бодами» (baud).

Бод относится к частоте осцилляций звуковой волны, переносящей биты данных по телефонной линии. Свое название эта единица получила от фамилии французского офицера-связиста Ж. Бодо. В начале 1980-х годов скорость в бодах равнялась скорости передачи в битах. В то время 300 бод было эквивалентно 300 битам в секунду.

Затем, когда инженеры связи разработали методы сжатия и кодирования данных, каждая модуляция звука могла переносить больше одного бита информации. Это означает, что скорость в битах в секунду может быть выше скорости в бодах. Например, модем со скоростью модуляции 28 800 бод в действительности способен передавать 115 200 битов в секунду. Именно поэтому сначала нужно обращать внимание на скорость в битах в секунду, а затем уже в бодах.

Современные модемы применяют такие промышленные стандарты сжатия данных, как V.42bis/MNP5, и имеют скорость передачи данных 57 600 бит/с, а некоторые — 76 800 бит/c.

Связь бывает асинхронная и синхронная. Асинхронная связь — самая распространенная форма передачи данных. Асинхронный метод связи использует стандартные телефонные линии. При асинхронном методе данные передаются последовательным потоком.

Каждый символ (буква, число или знак) раскладывается в последовательность битов. Каждая из этих последовательностей отделяется от других стартовым битом и стоповым битом. Передающее и принимающее устройства должны согласовывать комбинацию стартовых и стоповых битов. Принимающий компьютер для управления синхронизацией использует стартовые и стоповые биты, готовясь тем самым к приему следующего байта данных.

Связь этого типа не синхронизируется, т. е. отсутствует синхронизирующее устройство или метод для координации действий между передатчиком и приемником. Передающий компьютер просто шлет данные, а принимающий компьютер просто их получает. Затем принимающий компьютер проверяет данные, чтобы убедиться в том, что они приняты без ошибок. При асинхронной связи 25 % трафика данных состоит из управляющей информации.

Передавая по сети данные, нельзя исключать вероятность появления ошибок, поэтому при асинхронной связи обычно используют специальный бит четности. Схема проверки и коррекции ошибок, которая его применяет, называется контролем четности. При контроле четности количество посланных и принятых единичных битов должно совпадать.
