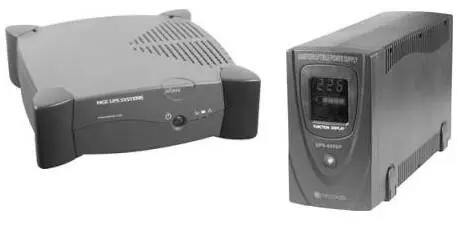

Резервные (Stand-by, либо Off-line UPS, рис. 2.1, слева) – наиболее простые ИБП; называются резервными потому, что переключаются на питание от батареи лишь при выходе напряжения питания сети за границы определенного диапазона (обычно 187–264 В). При этом напряжение может колебаться в пределах допустимого коридора. Недостатком таких ИБП является относительно большое время переключения на резервный источник (порядка 5-20 мс). Еще одним недостатком следует считать форму выходного напряжения при питании от батареи: вместо синусоиды выходное напряжение представляет собой или трапецию, или прямоугольник, что отрицательно сказывается на долговечности компьютера.

Линейно-интерактивные ИБП (Line-interactive, или Ferroresonant UPS, называемые иногда также гибридными ИБП, рис. 2.1, справа) представляют собой дальнейшее развитие резервных ИБП в направлении улучшения фильтрации входного напряжения и улучшения формы выходного напряжения. В них используется встроенный автотрансформатор, регулирующий напряжение в заданном диапазоне (обычно в пределах 15–25 % от номинала в обе стороны). Если входное напряжение выходит за пределы этого диапазона, ИБП переключается в режим работы от батарей. К недостаткам линейно-интерактивных ИБП можно отнести все недостатки класса off-line, хотя и с некоторыми оговорками: например, время перехода на питание от батареи у линейно-интерактивных ИБП заметно ниже (1–5 мс). Кроме того, иногда, в силу наличия сложных фильтров и цепей обратной связи в линейно-интерактивных ИБП, возможно возникновение устойчивых искажений выходного сигнала, что является недопустимым в критичных областях применения компьютеров (например, в медицинском оборудовании или в качестве серверов баз данных).

ИБП двойного преобразования (или On-line UPS) – в них энергия питающей сети до того, как поступить на выход ИБП, дважды преобразуется: сначала напряжение сети выпрямляется, затем постоянное напряжение корректируется до необходимого уровня, после чего выполняется обратное преобразование. Такой принцип работы позволяет ИБП защитить подключенную нагрузку практически от всех существующих неполадок в электросети: высоковольтных выбросов, всплесков напряжения, электромагнитных и радиочастотных помех, кратковременного повышения или понижения напряжения, искажения его формы, полного отключения электропитания и т. п. Кроме того, при переключении на аккумуляторные батареи полностью отсутствуют переходные процессы у выходного напряжения, благодаря чему такое переключение можно считать мгновенным. Единственным серьезным недостатком является стоимость онлайновых ИБП, которая заметно выше, чем у линейно-интерактивных или резервных, поэтому они редко применяются в домашних условиях.

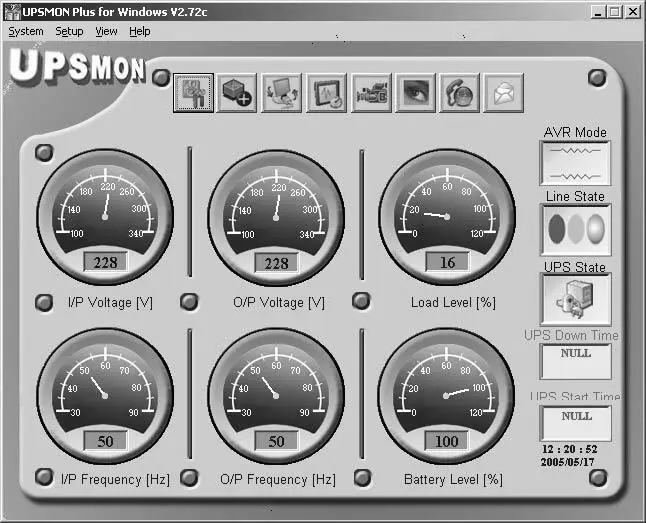

Большинство современных моделей резервных и линейно-интерактивных ИБП поставляются вместе со специальным программным обеспечением. Как правило, такое ПО позволяет контролировать и настраивать рабочие параметры ИБП (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки, рис. 2.2.), а также корректно завершать работу компьютера при длительных или чрезмерных перебоях питания. Кроме того, некоторые из управляющих программ способны при возникновении сбоев в электропитании посылать предупреждающие сообщения по электронной почте или локальной сети.

Мощность ИБП, как правило, не зависит от их класса. Например, мощность линейно-интерактивных ИБП одной и той же модели может составлять от 200 до 1000 ВА. Знать мощность используемого ИБП необходимо потому, что она должна соответствовать потребляемой мощности подключаемой нагрузки. Причем как в большую, так и в меньшую сторону. Так, для многих ИБП мощность нагрузки должна составлять не менее 30 % от мощности ИБП. То есть приобретать ИБП с большим запасом по мощности не только экономически невыгодно, но и вредно.

ВНИМАНИЕ ____________________

Мощность ИБП традиционно измеряется в вольт-амперах (ВА), а не в ваттах (Вт). Объясняется это тем, что ИБП является источником энергии, а не потребителем. Чтобыпра-вильно соотнести мощность ИБП и потенциальную нагрузку, следует учитывать соотношение 1 ВА = 0,7 Вт. Например, нагрузка для ИБП мощностью 500 ВА не должна превышать 350 Вт. Кроме того, необходимо помнить, что к ИБП запрещается подключать лазерные принтеры, а также устройства, имеющие блоки питания с трансформаторами на входе. Это может привести к выходу из строя электронной «начинки» ИБП.
