Коллектив Авторов - Базы данных - конспект лекций

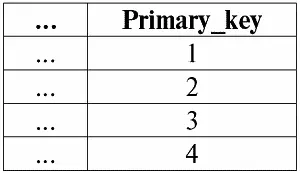

Родительское отношение

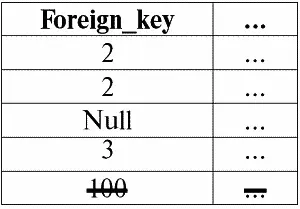

Дочернее отношение

Мы видим, что кортежи дочернего отношения (2, …) и (2, …) ссылаются на кортеж (…, 2) родительского отношения, а кортеж (3, …) дочернего отношения ссылается на кортеж (…, 3) родительского отношения. Кортеж (100, …) дочернего отношения является висящим, он недопустим.

Здесь только кортежи родительского отношения (…, 1) и (…, 4) допускают обновление значений ключа и удаление кортежей, потому что на них не ссылается ни один из внешних ключей дочернего отношения.

Составим оператор создания базового отношения, включающего в себя объявление всех вышеназванных ключей:

Create table Родительское отношение

Primary_key

Integer

not Null

primary key(Primary_key)

Create table Дочернее отношение

Foreign_key

Integer

Null

foreign key(Foreign_key) references Родительское отношение (Primary_key)

on update Restrict

on delete Restrict

2. Cascade,или правило каскадной модификации. Если при объявлении внешних ключей в нашем базовом отношении мы использовали правило поддержания ссылочной целостности Cascade, то обновление ключа в родительском отношении или удаление кортежа из родительского отношения вызывает автоматическое обновление или удаление соответствующих ключей и кортежей дочернего отношения.

Рассмотрим пример, чтобы лучше понять механизм работы правила каскадной модификации. Пусть даны уже знакомые нам базовые отношения из предыдущего примера:

Родительское отношение

и

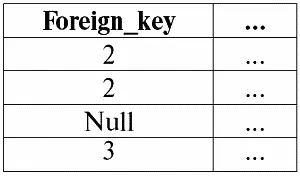

Дочернее отношение

Допустим, мы в таблице, задающей отношение «Родительское отношение» обновим некоторые кортежи, а именно заменим кортеж (…, 2) на кортеж (…, 20), т. е. получим новое отношение:

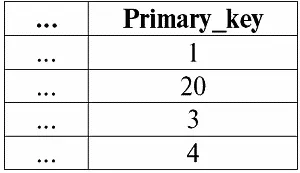

Родительское отношение

И пусть при этом в операторе создания нашего базового отношения «Дочернее отношение» при объявлении внешних ключей мы использовали правило поддержания ссылочной целостности Cascade, т. е. оператор создания наших базовых отношений выглядит следующим образом:

Create tableРодительское отношение

Primary_key

Integer

not Null

primary key(Primary_key)

Create table Дочернее отношение

Foreign_key

Integer

Null

foreign key(Foreign_key) references Родительское отношение (Primary_key)

on update Cascade

on delete Cascade

Тогда что же произойдет с отношением дочерним при обновлении родительского отношения указанным выше образом? Оно примет следующий вид:

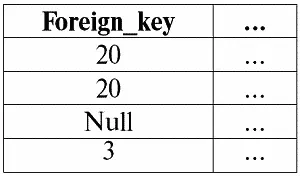

Дочернее отношение

Таким образом, действительно, правило Cascadeобеспечивает каскадное обновление всех кортежей дочернего отношения в ответ на обновления отношения родительского.

3. Set Null,или правило присвоения Null-значений. Если же мы в операторе создания нашего базового отношения при объявлении внешних ключей применяем правило поддержания ссылочной целостности Set Null,то обновление ключа родительского отношения или удаление кортежа из родительского отношения влечет за собой автоматическое присвоение Null-значений тем атрибутам внешнего ключа дочернего отношения, который Null-значения допускают. Следовательно, правило применимо, если такие атрибуты имеются.

Рассмотрим пример, который мы уже использовали ранее. Пусть нам даны два базовых отношения:

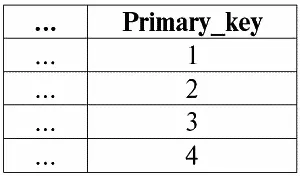

«Родительское отношение»

Дочернее отношение
