Сергей Маклаков: BPwin и Erwin. CASE-средства для разработки информационных систем

С. Жизненный цикл создания сложной ИС сопоставим с ожидаемым временем ее эксплуатации. Другими словами, в современных условиях компании перестраивают свои бизнес-процессы примерно раз в два года, столько же требуется (если работать в традиционной технологии) для создания ИС. Может оказаться, что к моменту сдачи ИС она уже никому не нужна, поскольку компания, ее заказавшая, вынуждена перейти на новую технологию работы. Следовательно, для создания ИС жизненно необходим инструмент, значительно (в несколько раз) уменьшающий время разработки ИС.

D. Вследствие значительного жизненного цикла может оказаться, что в процессе создания системы внешние условия изменились. Обычно внесение изменений в проект на поздних этапах создании ИС - весьма трудоемкий и дорогостоящий процесс. Поэтому для успешной реализации крупного проекта необходимо, чтобы инструментальные средства, на которых он реализуется, были достаточно гибкими к изменяющимся требованиям.

На современном рынке средств разработки ИС достаточно много систем, в той или иной степени удовлетворяющих перечисленным требованиям. В настоящей книге рассматривается вполне конкретная технология разработки, основывающаяся на решениях фирмы PLATINUM technology (http://www.platinum.com), которая является, по мнению автора, одной из лучших на сегодняшний день по критерию стоимость/эффективность.

Рассматриваемые в книге CASE-средства ERwin и BPwin были разработаны фирмой Logic Works. После слияния в 1998 году Logic Works с PLATINUM technology они выпускаются под логотипом PLATINUM technology.

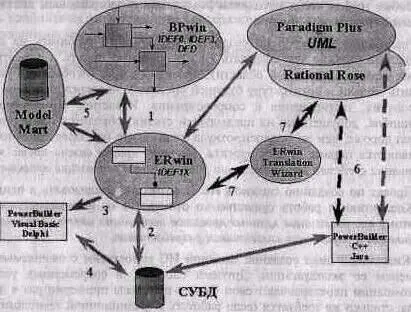

Рис. 1. Общая схема взаимодействия инструментальных средств PLATINUM technology и Rational Software

Для проведения анализа и реорганизации бизнес-процессов PLATINUM technology предлагает CASE-средство верхнего уровня BPwin, поддерживающее методологии IDEFO (функциональная модель), IDEF3 (WorkFlow Diagram) и DFD (DataFlow Diagram). Функциональная модель предназначена для описания существующих бизнес-процессов на предприятии (так называемая модель AS-IS) и идеального положения вещей - того, к чему нужно стремиться (модель ТО-ВЕ). Методология IDEFO предписывает построение иерархической системы диаграмм - единичных описаний фрагментов системы. Сначала проводится описание системы в целом и ее взаимодействия с окружающим миром (контекстная диаграмма), после чего проводится функциональная декомпозиция - система разбивается на подсистемы и каждая подсистема описывается отдельно (диаграммы декомпозиции). Затем каждая подсистема разбивается на более мелкие и так далее до достижения нужной степени подробности. После каждого сеанса декомпозиции проводится сеанс экспертизы: каждая диаграмма проверяется экспертами предметной области, представителями заказчика, людьми, непосредственно участвующими в бизнес-процессе. Такая технология создания модели позволяет построить модель, адекватную предметной области на всех уровнях абстрагирования. Если в процессе моделирования нужно осветить специфические стороны технологии предприятия, BPwin позволяет переключиться на любой ветви модели на нотацию IDEF3 или DFD и создать смешанную модель. Нотация DFD включает такие понятия, как внешняя ссылка и хранилище данных, что делает ее более удобной (по сравнению с IDEFO) для моделирования документооборота. Методология IDEF3 включает элемент "перекресток", что позволяет описать логику взаимодействия компонентов системы.

На основе модели BPwin можно построить модель данных. Для построения модели данных PLATINUM technology предлагает мощный и удобный инструмент - ERwin. Хотя процесс преобразования модели BPwin в модель данных, плохо формализуется и поэтому полностью не автоматизирован, PLATINUM technology предлагает удобный инструмент для облегчения построения модели данных на основе функциональной модели - механизм двунаправленной связи BPwin - ERwin (стрелка 1 рис. 1). ERwin имеет два уровня представления модели - логический и физический. На логическом уровне данные не связаны с конкретной СУБД, поэтому могут быть наглядно представлены даже для неспециалистов. Физический уровень данных - это по существу отображение системного каталога, который зависит от конкретной реализации СУБД. ERwin позволяет проводить процессы прямого и обратного проектирования БД (стрелка 2 рис. 1). Это означает, что по модели данных можно сгенерировать схему БД или автоматически создать модель данных на основе информации системного каталога. Кроме того, ERwin позволяет выравнивать модель и содержимое системного каталога после редактирования того либо другого. ERwin интегрируется с популярными средствами разработки клиентской части - PowerBuilder, Visual Basic, Delphi (стрелка 3 рис. 1), что позволяет автоматически генерировать код приложения, который полностью готов к компиляции и выполнению (стрелка 4 рис. 1). Для разных сред разработки реализована различная техника кодогенерации. Код для PowerBuilder генерируется непосредственно в среде ERwin, код для Visual Basic - с помощью add-in компонентов и библиотек, подключаемых в проект Visual Basic. ERwin не поддерживает непосредственно кодогенерацию для Delphi. Код клиентского приложения для Delphi на основе модели данных ERwin можно сгенерировать с помощью MetaBASE - продукта фирмы gs-soft (http://www.gs-soft.com).
