C. Свенссон - Справочник по такелажным работам

Для расчета талей надо разделить вес груза на число шкивов, через которые он проходит. Но так как на шкивах действует сила трения, то перед началом вычислений необходимо учесть, что вес груза увеличивается на 5-10% на каждом шкиве, через который проходят лопари. Трение уменьшается, если тали крупноблочные с высококачественными шкивами большего диаметра, тонким лопарем; трение увеличивается в талях с небольшими шкивами, толстым лопарем из троса низкого качества. Сила трения действует не только при вращении шкивов, но и при преодолении сопротивления на изгибе лопаря при прохождении его через каждый шкив, а также при последующем движении. Поэтому при работе с жестким смоленым пеньковым тросом требуется приложить большую силу, чем с мягким манильским.

Рис. 9. Гини

Рис. 10. К примеру 1

Рис. 11. К примеру 2

Пример 1 (рис. 10). С помощью трехшкивных талей требуется поднять груз весом 500 кг. Лопарь проходит через три шкива, сила трения на каждом составляет 10% веса. В сумме это дает силу трения, соответствующую 150 кг, что прибавляют к весу нетто (чистому весу). Весь груз теперь имеет вес, равный 650 кг. Груз распределяется на три части шкива, следовательно, 650 кг делят на три, что дает приблизительно 217 кг. Вычисления записывают следующим образом: (500 + 3*0,1*500): 3 = = 217 кг.

Пример 2 (рис. 11). С помощью четырехшкивных талей со шкивами высокого качества и лопарем, проходящим через ведущий блок, в общей сложности пяти шкивов, требуется поднять груз весом 2 т. Здесь трение составляет 5% веса груза на каждый шкив и становится равным 5*0,05*2 = 0,5, а весь груз – 2,5 т. Нагрузка делится на четыре части. 2,5 т делим на 4, получаем 0,625 т = 625 кг. Вычисления записываются следующим образом: (2 + 5*0,05*2): 4 = 0,625 т.

Когда груз опускают при помощи талей, то сила трения действует в обратном направлении, а следовательно, при расчетах следует вычитать 5-10% от веса груза на каждый шкив, через который проходит лопарь. Чтобы опустить груз весом 500 кг с помощью трехшкивных талей, необходимо приложить силу 117 кг, т. е. (500 – 3*50): 3 = 117 кг. Чтобы опустить груз весом 2 т с помощью талей, описанных во втором примере, необходимо приложить силу (2 – 5*0,1):4 = 0,375 т.

Если сила трения превышает вес груза, то результат в скобках и даже ответ будет отрицательным. Это значит, что груз не опустится под собственной тяжестью, следовательно, необходимо приложить дополнительную силу или переделать тали.

Необходимо принимать в расчет не только вес груза и прилагаемое усилие, но и нагрузку на блок и скобу. Чтобы поднять груз весом 2 т на простом стальном тросе, необходимо (без учета трения) закрепить груз весом 2 т на другом конце троса. Результат получается такой же, как если бы на каждом конце стального троса прикрепить груз весом 2 т, а нагрузку на подъемном блоке сделать равной 4 т. Чтобы поднять те же 2 т с помощью четырехшкивных талей, необходимо всего лишь подвесить груз весом 0,5 т к ходовому концу, вся нагрузка на подъемный блок и скобу станет равной 2,5 т. Из этого следует, что использование талей разгружает лебедку и дает возможность поднимать на ноке стрелы более тяжелые грузы, при учете общей прочности грузового устройства.

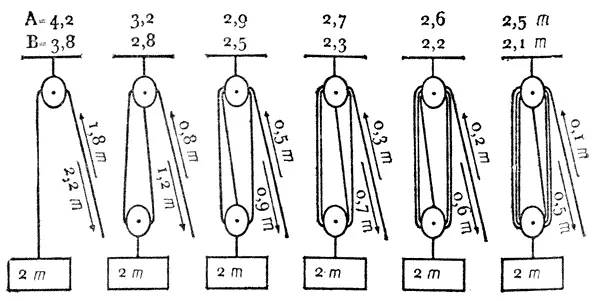

Рис. 12. Силы трения на талях и силы, необходимые для подъема и опускания груза

На рис. 12 показаны силы трения. Цифры, написанные вдоль лопаря, показывают преодолеваемые силы трения при подъеме и опускании груза. Величина А показывает силу на блоке при подъеме, величина В – при опускании груза. Из приведенных данных ясно, что больший выигрыш при подъеме получается, если лопари проходят через большее число шкивов. Данные приведены без учета веса самих талей. Системы блоков, лопари и стропы имеют значительный вес, которые в действительности следует прибавлять к величинам А и В.

Канифас-блоки и металлические блоки измеряют по диаметру шкива. Деревянные блоки подбирают с учетом величины лопаря. Ширина деревянного блока должна быть в три раза больше длины окружности лопаря, т. е. для лопаря с длиной окружности 50,8 мм необходим блок шириной 152,4 мм, для лопаря с длиной окружности 76,2 мм – блок шириной 228,6 мм.
