В зависимости от конструкции здания существует несколько схем утепления. Например, утепление перекрытия над вентилируемым подпольем или подвалом теплоизоляционными плитами ЛАЙТ БАТТС показано на рис. 4. Толщину теплоизоляционного слоя ЛАЙТ БАТТС можно подобрать, исходя из значений, приведенных в табл. 2.

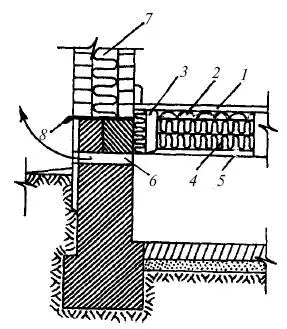

Рис. 4. Утепление перекрытия над подвалом теплоизоляционными плитами ЛАЙТ БАТТС: 1 – пол; 2 – пароизоляция; 3 – балки, опирающиеся на цоколь или стены подвала; 4 – плиты ЛАЙТ БАТТС; 5 – подшивка из досок; 6 – вентиляционный продух; 7 – теплоизоляционные плиты КАВИТИ БАТТС; 8 – слой гидроизоляции

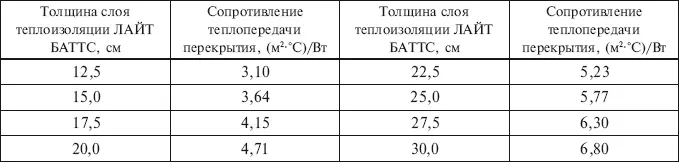

Таблица 2

Характеристика плит ЛАЙТ БАТТС

Несущие деревянные балки перекрытия, опирающиеся на цоколь здания, изолируют от несущих конструкций рубероидом или другим гидроизоляционным материалом. Для защиты подполья и подвала от сырости необходимо обеспечить их вентиляцию через специальные продухи размером 10 × 10 – 15 × 15 см, расположенные в цоколе через каждые 4-?5 м. Плиты утеплителя укладывают на доски или щиты, укрепленные по черепным брускам, на доски или стальную сетку, закрепленные к несущим балкам снизу (рис. 5). Утеплитель защищают от увлажнения с внутренней стороны дома (с теплой стороны) слоем пароизоляции из пергамина, рубероида, полиэтиленовой пленки и т. п. Для обеспечения паронепроницаемости делают нахлест полотнищ пароизоляции на 10–15 см. Края полотнищ пароизоляции заводят на стену на высоту 10 см и прикрепляют плинтусом к стене. По деревянным балкам укладывают половые доски и покрытие пола. Если стены здания имеют теплоизоляционный слой, то несущие элементы пола не должны прерывать или нарушать этот теплоизоляционный слой в местах их опирания на стену.

Если пол настилают по деревянным лагам, уложенным на кирпичные столбики, то плиты утеплителя размещают между деревянными лагами (рис. 6). Если подвал перекрыт железобетонными плитами, то утеплитель размещают непосредственно по плитам перекрытия между лагами пола (рис. 7).

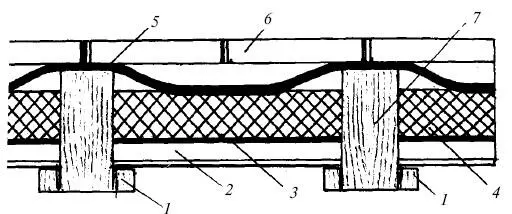

Рис. 5. Теплоизоляция, уложенная на щиты, укрепленные по черепным брускам: 1 – черепной брусок; 2 – щиты; 3 – гидроизоляция; 4 – теплоизоляция; 5 – пароизоляция; 6 – пол; 7 – лага

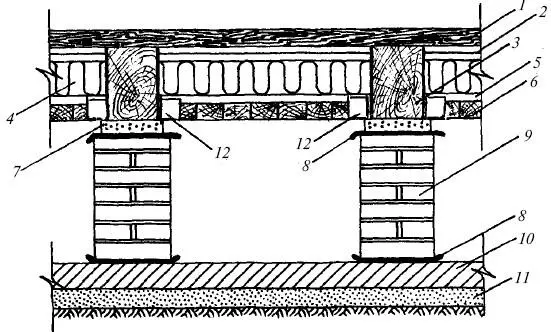

Рис. 6. Утепление пола по деревянным лагам на кирпичных столбах укладкой теплоизоляции на щиты, укрепленные по черепным брускам: 1 – пол; 2 – пароизоляция; 3 – несущие балки; 4 – теплоизоляционные плиты ЛАЙТБАТТС; 5 – щиты; 6 – нижняя обшивка из досок; 7 – антисептированная прокладка из дерева; 8 – гидроизоляция; 9 – кирпичные столбики; 10 – бетонная подготовка; 11 – песок утрамбованный; 12 – черепные бруски

Утепление пола, уложенного по грунту, осуществляется плитами, которые размещают сверху бетонной стяжки (рис. 8). В этом случае необходимо обеспечить защиту плит утеплителя от капиллярной влаги. Для этого на подготовленный грунт укладывают 15-сантиметровый слой песка, по которому устраивают цементную стяжку. Сверху цементной стяжки настилают мощную гидроизоляцию из двух и более слоев рубероида, гидроизола иди другого современного изоляционнолго покрытия.

Теплоизоляция полов отапливаемых подвальных помещенийвыполняется по методикам, применяемым для полов первых этажей. При наличии давления, которое создается грунтовыми водами, теплоизоляционные плиты можно размещать как над, так и под железобетонными плитами, уложенными на щебне.

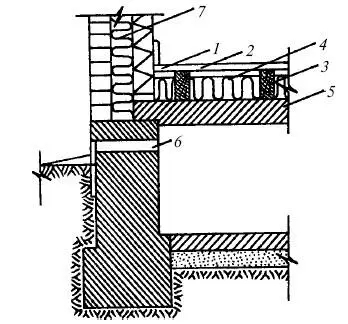

Рис. 7. Утепление пола, уложенного на бетонное перекрытие: 1 – пол; 2 – пароизоляция; 3 – лага; 4 – теплоизоляция; 5 – плита перекрытия; 6 – вентиляционный продух; 7 – теплоизоляция стены

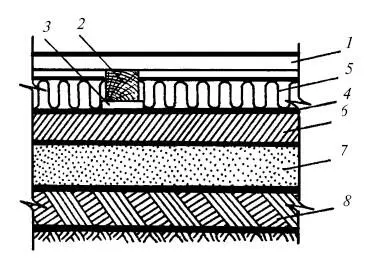

Рис. 8. Утепление пола, уложенного по грунту: 1 – пол; 2 – балка; 3 – прокладка-антисептик; 4 – гидроизоляция; 5 – теплоизоляция; 6 – цементно-песчаная стяжка (не менее 50 мм); 7 – песчаная подсыпка; 8 – грунт
