А. Савельев: Сантехнические работы. Канализация. Мелодии каменных узоров...("Сделай сам" №2•2008)

При правильной прокладке канализационного трубопровода в стене уровень шума системы канализации не превышает 35 дБ. Шахты и пазы в стенах покрывают слоем штукатурки толщиной не менее 2 см, предварительно трубы и фасонные части целиком обматывают мягким материалом, таким как гофрированный картон, минеральное или стекловолокно. Против ревизий на стояках при скрытой прокладке следует предусматривать люки не менее 30x40 см.

Проход трубы через перекрытие должен быть выполнен влагонепроницаемым, звукопоглощающим способом и обеспечивать пожарную безопасность здания. Места прохода стояков через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия. Участок стояка выше перекрытия на 8-10 см или до горизонтального отводного трубопровода следует защищать цементным раствором толщиной 2–3 см. В особых случаях для исключения возможности распространения пожара по пластмассовым трубам, применяют специальные противопожарные преграды или противопожарные манжеты из прочного материала со вспучивающимися компонентами, которые, расширяясь при тепловом воздействии на них, заполняют пространство как вне, так и внутри пластмассовой трубы, вследствие чего исключается возможность распространения огня в другое помещение.

Канализационные стояки прокладывают вертикально без переломов в раструбах. Отклонение от вертикали допускается до 2 мм на 2 м длины стояка. Отступы и перекидки стояка допускаются как исключение.

Сборку стояка ведут снизу вверх, начиная с подвала или первого этажа (рис. 40), если нет подвала.

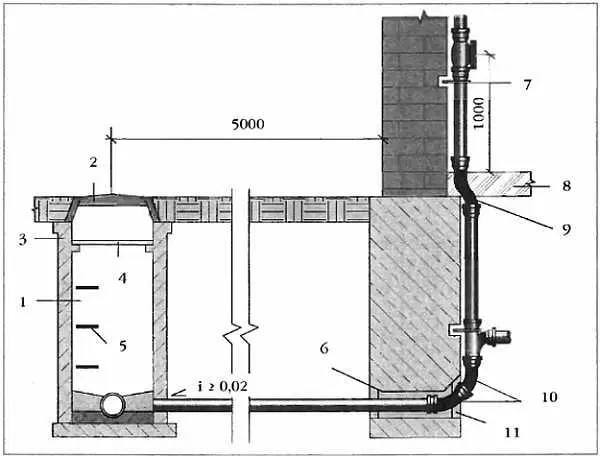

Рис. 40.Устройство выпуска:

1— железобетонный колодец; 2— люк; 3— железобетонные кольца; 4— деревянная крышка; 5— скобы из круглой стали диаметром 13 мм; 6— глина; 7— крючок; 8— уровень покрытия пола; 9— отступ; 10— отводы 135°; 11— цементный раствор

Собранные узлы устанавливают и укрепляют на месте, соединяют их с прямыми участками трубопроводов и заделывают раструбы. При сборке стояка раструбы располагают кверху. Для прочистки на стояках устанавливают ревизии на высоте 1000 мм от пола до центра ревизии, но не менее чем на 150 мм выше борта присоединенного сантехприбора, чтобы при засоре можно было прочистить стояк.

Стояки крепят к стенам под раструбами. При высоте этажа до 4 м допускается одно крепление стояка на этаже.

Канализационный стояк должен иметь по всей высоте одинаковый диаметр, определенный в зависимости от расчетного расхода сточной жидкости и угла присоединения к нему поэтажных отводных трубопроводов. Сети бытовой канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжную часть которых выводят через кровлю или сборную вентиляционную шахту здания на высоту: от плоской неэксплуатируемой кровли — 0,3 м; от скатной кровли — 0,5 м; от эксплуатируемой кровли — 3 м; от обреза сборной вентиляционной шахты — 0,1 м.

Более высокая труба зимой быстрее забивается льдом вследствие конденсации влаги из канализационных газов. Вентиляция канализационной сети осуществляется благодаря гравитационному давлению, возникающему в канализационных и вентиляционных стояках внутренней системы. Загрязненный в системе канализации воздух под действием гравитационного давления вытесняется через стояки в атмосферу. Чистый незагрязненный воздух поступает в сеть через неплотности в смотровых колодцах. Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали). Флюгарки на вентиляционных стояках предусматривать не требуется — они способствуют промерзанию стояка. А это означает неминуемый срыв гидрозатворов.

Не допускается вводить вытяжную часть канализационных стояков в вентиляционные системы и дымоходы. Диаметр вытяжной части канализационного стояка должен быть равен диаметру сточной части стояка.

Иногда стояк можно делать невентилируемым, то есть не выводить его выше кровли здания. Стояк на уровне верхних приборов оканчивают прочисткой, а подводы к нему делают из труб увеличенного диаметра. Возможность применения подобной конструкции обязательно проверяют расчетом. Эти лишние хлопоты вполне окупаются удешевлением системы и возможностью новых планировочных решений. В любом случае хотя бы один стояк в доме должен быть вентилируемым.
