— возможно применение радиаторов с нижним подключением, что наряду с прокладкой магистральных трубопроводов в конструкции пола или в плинтусе позволяет максимально уменьшить количество открытых труб и улучшить интерьер помещений.

Недостатки:

— необходимость применения компенсаторов при длинных ветках;

— усложнение эксплуатации ввиду наличия воздушных кранов на каждом нагревательном приборе.

• Двухтрубная поэтажная коллекторная система отопления . На главном стояке каждого этажа располагают коллекторы подающий и обратный. Подающий и обратный коллекторы замыкают между собой. Таким образом, теплоноситель циркулирует по малому кругу. От коллекторов подающие и обратные трубопроводы подводят под полом к каждому радиатору на этаже. Каждое из тепловых колец может быть снабжено собственным циркуляционным насосом и собственной автоматической регулировкой температуры теплоносителя, причем регулировка температуры на каком-либо тепловом кольце почти никак не отразится на других тепловых контурах. В связи с тем, что трубы отопления находятся в стяжке пола, необходимо на каждом радиаторе установить воздушные краны (рис. 69).

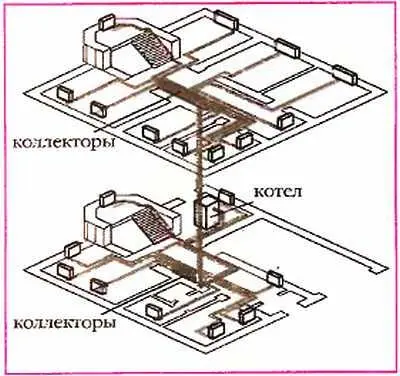

Рис. 69. Двухтрубная поэтажная коллекторная система отопления

Преимущества:

— сокращается количество соединений труб, а в любой системе металлопластиковых труб при дешевизне самих труб фитинги относительно дороги;

— всю систему отопления (кроме радиаторов) — трубы, коллекторы, фитинги — прячут в конструкции стен и полов;

— каждый из приборов отопления обеспечивается теплоносителем по собственному наиболее короткому для него кольцу.

Недостатки:

— самая большая протяженность трубопроводов радиаторной системы отопления.

• Коллекторная система отопления «теплый пол». Происходит отказ от радиаторов, замкнутые тепловые кольца прячутся в конструкцию пола (рис. 70).

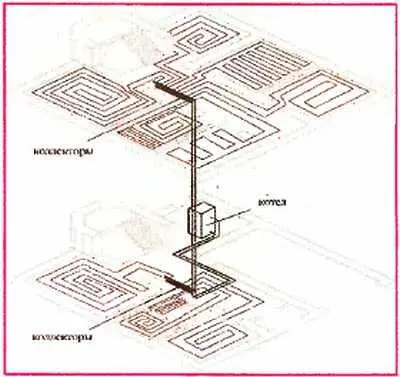

Рис. 70. Коллекторная система отопления «теплый пол»

Как вариант: дополнительно к теплым полам может быть добавлена любая из выше перечисленных радиаторных схем отопления или дополнительное электроотопление.

Преимущества:

— все вышеуказанные преимущества радиаторной коллекторной системы отопления;

— тепловые потоки равномерно распределены по всей площади помещения, температура равномерно понижается по высоте помещения, что соответствует условиям комфортности, принятым СНиП.

Недостатки:

— самая большая протяженность трубопроводов системы отопления.

Совсем недавно наметился новый подход к монтажу систем отопления. Сразу за котлом в пределах этажа создают короткое первичное замкнутое кольцо, куда насосом подают теплоноситель. Насос котла перекачивает теплоноситель только по первичному кольцу. В нем делают отводы для питания ветвей с потребителями тепла: поэтажные ветки с радиаторами, теплые полы и т. п. — это вторичные кольца. Каждое вторичное кольцо снабжено своим насосом. Для согласования работы насосов первичного и вторичного колец отбор воды и ее возврат должен быть расположен рядом, не далее 300 мм друг от друга. Таким образом, общий участок двух колец служит расширительным баком для вторичного кольца, а температура теплоносителя на входе и выходе из котла балансируется, что существенно продлевает срок службы котла.

Котлы

Для выбора котла прежде всего необходимо определиться с его мощностью. Ее выбирают из приблизительного расчета: 1 кВт мощности котла на 10 м 2отапливаемой площади коттеджа при высоте потолка 2.5 м Котел должен быть установлен на пол с несгораемым покрытием так, чтобы был обеспечен доступ для его осмотра и обслуживания, а спереди — и для достаточного доступа воздуха. В помещении с ограниченным пространством должны быть сделаны вентиляционные отверстия. При подаче воздуха с улицы впускное отверстие должно иметь размер из расчета 600 мм 2на 1 кВт мощности котла. Выходное дымоотводное отверстие котла соединяют съемной дымоотводящей трубой с отверстием в стене помещения, выходящим в вытяжную трубу здания — дымоход.

В зависимости от вида потребляемого топлива котлы разделяют на газовые, жидкотопливные, электрические и твердотопливные. Встречаются котлы, способные работать на двух-трех видах топлива. Их называют комбинированными.
