К. Швецов - Домашний электрик (Сделай сам №08∙1989)

По сечению проводов в своей квартире полезно проверить, согласуются ли они с максимальной фактической нагрузкой, а также током защитных предохранителей или автоматического выключателя.

Освещение, светильники. Рациональное освещение — это получение достаточной освещенности путем наиболее выгодного выбора мест размещения светильников, их числа и мощности ламп при эстетическом световом оформлении помещения.

Электрическое освещение подразделяется на общее, местное и комбинированное. При общем освещении требуется равномерно осветить все помещение. Для этого обычно наиболее мощные подвесные светильники подвешиваются в центре потолка. Светильники с направленным вниз световым потоком обычно используют для освещения главной зоны комнаты. Световой поток может быть направлен и вверх. Отражаясь от потолка, он создает мягкое освещение всей комнаты. Такое освещение часто применяют для комнаты отдыха, спальни.

В светильниках общего освещения может применяться одна мощная лампа (100–200 Вт) или несколько ламп с общей мощностью 200–300 Вт. Многоламповые светильники имеют, как правило, две группы ламп, каждая из которых выводится на свой выключатель. При этом нужно распределить лампы такого светильника между группами так, чтобы получить при двух группах три разных режима по суммарной мощности. Например, при пятирожковой люстре (5 ламп по 60 Вт) можно на время отдыха включить группу из двух ламп, во время еды — группу из трех ламп, при приеме гостей — все пять ламп (рис. 13).

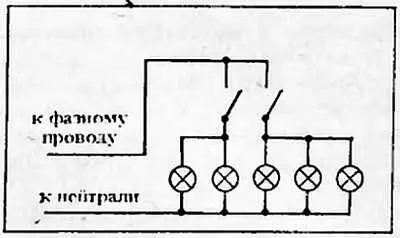

Рис. 13. Схема выключения ламп пятирожкового светильника

В ванных комнатах, в прихожей используются одноламповые светильники. Отметим, что люминесцентные лампы значительно экономичнее ламп накаливания, а одна лампа накаливания дает больший световой поток, чем несколько ламп той же суммарной мощности. Например, эффективно включить две лампы по 60 Вт, чем три по 40 Вт.

Определить общую мощность ламп при общем освещении можно, умножив площадь помещения на необходимую для требуемых условий удельную мощность светильников, приведенную в таблице 3.

Общее освещение всего помещения не рационально доводить до уровня освещенности, требуемого на небольшом участке для чтения, черчения, вышивания, приготовления пищи и т. п. В этом случае эффективнее местное освещение с одноламповым светильником, но расположенным вблизи рабочего места. Например, для чтения, письма, технического творчества достаточно лампы накаливания 60–75 Вт на расстоянии 50–60 см, для черчения — 100 Вт на том же расстоянии или 150 Вт на расстоянии 80–100 см.

Подготовка отверстий, гнезд, канавок в строительных конструкциях под электропроводку.Перед проведением подобных работ необходимо провести предварительную разметку. Красный и силикатный кирпич, шлакобетон, сухая штукатурка обрабатываются относительно легко. Отверстия в этих материалах сверлятся обычной электродрелью сверлами с твердосплавными режущими кромками или пробиваются шлямбуром. Бетон с наполнителем из гранитного щебня или гальки отличается высокой твердостью и сверлится специальной электрической машиной ударно- вращательного действия, режущий инструмент в которой способен дробить наполнитель и высверливать бетонную связку. Небольшое число отверстий можно получить чередованием сверления обычной электродрелью с пробивкой отверстии скарпелью. Твердые включения можно дробить и стальным закаленным дюбелем. Держать такой дюбель под ударами молотка удобно ручкой из проволоки.

При скрытой проводке на кирпичном, шлаковом, шлакобетонном основаниях розетки и выключатели устанавливают в специальных стальных коробках (см. рис. 2), имеющих два надрубленных отверстия для зацепления распорных лапок розетки или выключателя. Наружный диаметр коробки — 72 мм, глубина — 36 мм. Коробки нетрудно изготовить из кровельного железа, жести или подходящих по размерам консервных банок. Гнезда под эти коробки сначала высверливают по периметру сверлом 6–8 мм, а затем вырубают зубилом.

При работе с молотком и зубилом необходимо приобрести практические навыки по нанесению точных и сильных ударов, учитывая при этом, что глядеть при ударах нужно не на головку зубила, а на обрабатываемое место. Ударная часть зубила должна выступать из кисти руки на 20–25 мм. Удары наносятся по центру головки зубила, а направление удара должно совпадать с его осью. Твердые включения на пути зубила желательно не дробить, а вырубать (выбивать) из монолита основания.
