Одни чугунные фитинги можно заменять другими, имеющимися (рис. 26).

Рис. 26. Фитинги чугунных канализационных труб:

1— крестовина косая; 2— муфта надвижная; 3— прямой переходной тройник; 4— прямой переходной низкий тройник; 5— прямой компенсационный тройник; 6— крестовина двухплоскостная; 7— прямая крестовина

Так, тройник, скажем, применим вместо надвижной муфты при аналогичных внутренних диаметрах. Лишний патрубок на тройнике заглушите аккуратно выструганной деревянной пробкой, на которую натянуты 1–2 слоя ткани. Если из-под пробки будет выступать вода, то выньте пробку и равняйте на ней выступы напильником. Для устранения зазоров между пробкой и раструбом фитинга можно использовать законопачивание и цементирование. Но в этом случае пробку при необходимости будет гораздо труднее вынуть.

На садовом участке для временного соединения труб, отводящих воду, можно воспользоваться короткими отрезками резиновых шлангов, велосипедной камерой и т. п. Главное, чтобы «резиновый фитинг» можно было натянуть на трубы. Для облегчения надевания резины трубы в соответствующих местах можно смазать.

Крепление труб.Оно должно так осуществляться, чтобы удержать трубы в нужном положении и одновременно не препятствовать перемещению их в осевом направлении. Последнее требование играет особую роль для труб отопления и горячего водоснабжения. Существуют неподвижные и подвижные крепления. Для рассматриваемого нами перечня труб достаточно неподвижных креплений (рис. 27).

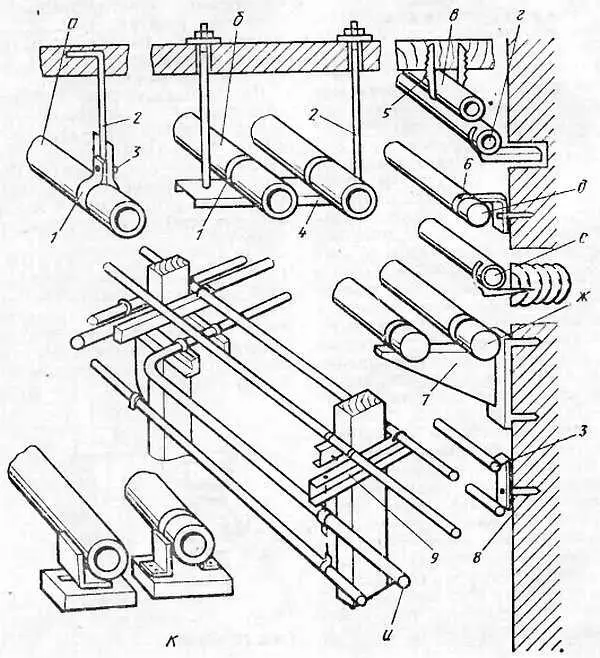

Рис. 27. Крепление труб:

а— на подвеске; б— на подвеске с опорной балкой; в— скобой; г— на кронштейне; д— на кронштейне и хомуте; е— крючком; ж— на кронштейне с подкосом; з— сваркой к кронштейну; и— к опорным столбам или колоннам; к— к уголкам; 1— хомут; 2— тяга; 3— болт; 4— балка: 5— скоба; 6— хомут; 7— подкос; 8— дюбель; 9— швеллер

В месте контакта такие крепленая прочно охватывают трубу, что приводит при нагревании (охлаждении) к вспучиванию (стягиванию) труб между точками контакта. А на подвеске (риг. 27, б ) даже при неподвижном креплении трубопровод в целом может перемещаться.

Трубы с наружным диаметром до 40 мм фиксируются крючьями, трубы большего диаметра укладывают на кронштейны и подвески. Расстояние между креплениями для труб с внутренними диаметрами 15, 20, 25 мм соответственно равны при горизонтальной прокладке без изоляции 2.5, 3, 3.5 м, с изоляцией — 1.5, 2.2 м. Вертикальные трубы крепятся через 3 м. Канализационные чугунные трубы крепятся под раструбами при горизонтальной прокладке через промежутки не более 2 м, при вертикальной — 3 м. Применяют при фиксации труб хомуты, кронштейны и т. п.

Вентили относятся к запорной арматуре. Любой сантехприбор должен иметь на подводке холодной или горячей воды индивидуальный вентиль (рис. 28).

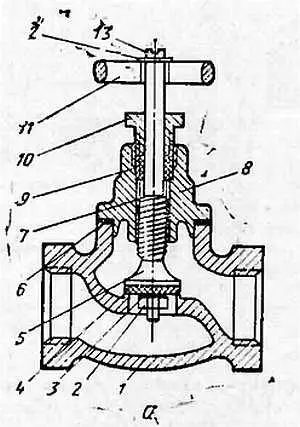

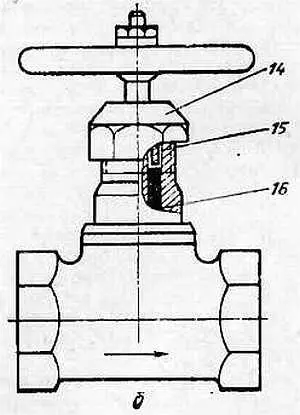

Рис. 28. Вентили:

а— со спецвтулкой; б— с накидкой гайкой; 1— корпус; 2— гайка; 3— шайба; 4— прокладка резиновая; 5— клапан; 6— прокладка из льна или паранита; 7— шток; 8— головка корпуса; 9— сальниковая набивка; 10— спецвтулка; 11— маховик; 12— шайба; 13— винт; 14— накидная гайка; 15— втулка сальника; 16— сальник

Кроме того, вентили должны стоять на вводах труб с горячей и холодной водой в квартиру, в дом на садовом участке, на отводах от магистральной линии на садовом участке и т. д. Вентиль закручивают редко. Это вызывается необходимостью ремонта труб, кранов, сантехприборов. Обычно вентиль находится в открытом состоянии. Маховик вместе со штоком должен занимать крайнее положение, допустимое при выворачивании. Если этого не сделать, из-под накидной гайки начнет сочиться вода. Но иногда возникают случаи, когда вентиль должен быть частично открыт, например, перед смывным бачком на первых этажах высоких зданий.
