Винтовые прессы с ручным приводом применяются для чеканки, гибки, формовки, пробивки фасонных отверстий в листовых заготовках.

Для давильных работ можно использовать токарный станок (рис. 19), на шпиндель которого закрепляют деревянную (или металлическую) оправку необходимой формы и заготовку-кружок из листового материала.

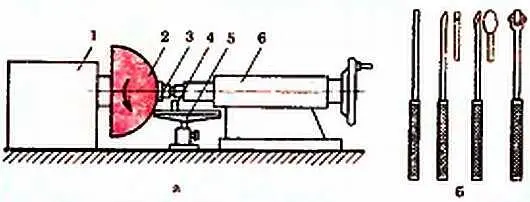

Рис. 19. Устройство для давильных работ ( а) и давильники ( б):

1— токарный станок; 2— выдавленная заготовка на оправке; 3— прижим; 4— опорный штифт; 5— упор; 6— задняя бабка

Круглая металлическая заготовка из листовой меди, латуни, алюминия, низкоуглеродистых сортов стали прижимается к оправке специальным прижимом при помощи задней бабки станка.

Для выдавливания изделия применяются давильники различной конфигурации, которые изготовляют из стали, латуни, бронзы и даже из твердых пород дерева. Длина рукоятки давильника 40–60 см. Рабочий конец оправки имеет шарообразную или скругленную форму.

Давильники при работе опираются на специальные штифты, которые устанавливаются на упоре. Высота упора чуть ниже оси вращения заготовки. Давильник необходимо держать так, чтобы его рукоятка была направлена к подмышке. Перед началом процесса заготовку и инструмент протирают воском или густой смазкой. Выдавливание ведут от центра к краям. Если при формировании изделия на заготовке образуются складки, то ее необходимо отжать, а затем продолжить процесс. После окончания выдавливания края заготовки подрезают резцом, поверхность обрабатывают гладильным давильником, а затем шлифуют и полируют.

Техника безопасности.Все кузнечные работы относятся к работам повышенной опасности, поэтому к одежде кузнецов, а также к инструментам и оборудованию, используемым при ковке, предъявляются особые требования.

Одежда кузнеца делается из плотной ткани, куртка должна закрывать поясную часть, брюки — верхнюю часть ботинок, фартук — грудь (длина фартука немного ниже колен). При работе обязательны рукавицы, головной убор и предохранительный щиток для глаз.

На ударных инструментах и на их рукоятках не допускается наличие трещин, сколов и заусенцев. Пол на рабочем месте обязан быть ровным и сухим, не следует загромождать его заготовками, отходами и изделиями. В бачке для охлаждения инструмента всегда должна быть чистая вода, а в ящике с песком — сухой песок.

На рабочем месте недопустимо присутствие лиц, не участвующих в работе. При выполнении работы надо быть внимательным, не отвлекаться на посторонние дела или разговоры и не отвлекать от работы других.

Инструмент , нагревшийся во время работы, охлаждают водой, а затем просушивают.

Перед ковкой удаляют окалину с заготовки металлической щеткой, скребком или легкими ударами молотка. Поковку берут клещами так, чтобы губки клещей плотно прилегали к ней. Укладывают заготовку на наковальню всей ее поверхностью.

При работе с молотобойцем следят, чтобы он стоял к кузнецу вполоборота, а не напротив него. Команды подают четко, громким голосом и показывают молотком место удара.

Запрещены удары молотом по клещам, ручкам инструмента, холостые удары кувалдой по наковальне. Окончание ковки производят по команде « стой», а не выносом поковки с наковальни. Класть какой-либо инструмент на поковку или изменять ее положение разрешается только после предупреждения молотобойца.

При рубке металла зубило устанавливают строго вертикально. Рубку производят на краю наковальни, первые и последние удары делают слабыми. Отрубаемый конец поковки следует направлять от себя.

Отрубка, разрубка, вырубка и просечка — все эти разделительные операции осуществляются при помощи кузнечного зубила или подсечки и молотка. При тонком и мягком металле операции производят без нагрева заготовки, если же металл твердый или заготовки массивные, их нагревают до ковочной температуры (рис. 20).

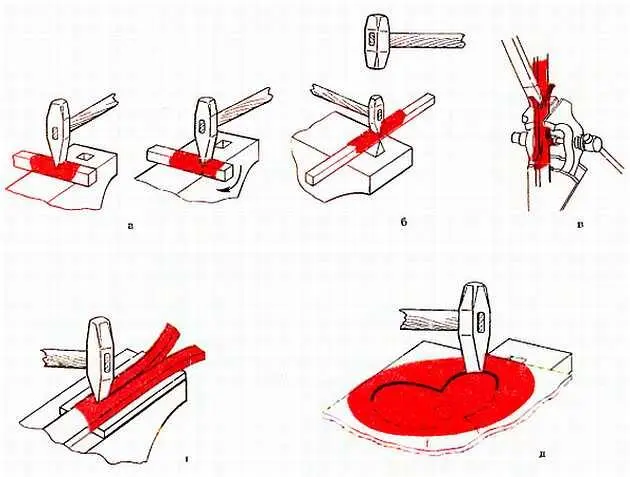

Рис. 20. Разделительные операции:

а— отрубка при помощи зубила; б— отрубка при помощи зубила и подсечки; в— разрубка отщепов в тисках; г— продольная разрубка; д— вырубка (просечка)
