Сверлильные инструменты показаны на рис. 13. К семейству сверл относят и раззенковки.

Рис. 13. Сверлильные инструменты:

а— винтовые сверла; б— перка; в— бурав, г— сверло с круговым подрезателем; д— раззенковки для дерева и металла; е— проверка правильности заточки по шаблону

Винтовые сверла с конической заточкой используют для сверления отверстий вдоль волокон древесины, а с подрезателем — поперек волокон. Отверстие большого диаметра высверливают с помощью перки . Глубокие отверстия получают бурав о м, неглубокие — сверлами , имеющими круговые подрезатели . Годятся для работы с деревом и сверла для металла. Приемы сверления коловоротом показаны на рис. 14.

Рис. 14. Приемы сверления древесины коловоротом:

а — при горизонтальном положении детали; б — при вертикальном положении детали, зажатой струбциной ( 1— нажимная головка; 2— ручка; 3— кольцо переключения; 4— храповой механизм; 5— зажимной патрон)

Характерный представитель инструмента для зачистки поверхности древесины — цикля (рис. 15). Для сглаживания неровностей применяют напильники с крупной и мелкой насечкой и шлифовальные шкурки.

Рис. 15. Циклевание поверхности:

а— цикля серийного производства; б— самодельная цикля (узкая и широкая) и положение рук при циклевании

В арсенале реставратора должен быть вспомогательный инструмент: киянки, молотки, клещи, плоскогубцы, круглозубцы, ножи разной формы, шилья, отвертки, кусачки, паяльник, стеклорез (рис. 16).

Рис. 16. Вспомогательный инструмент:

1— металлическая линейка; 2— транспортир; 3— циркуль; 4— чертилка; 5— тиски; 6— драчевый напильник; 7— молоток; 8— плотничный топор; 9— клещи; 10— плоскогубцы; 11— слесарные ножницы; 12— разводный ключ; 13— ножовка по металлу; 14— зубило; 15— пробойник; 16— кернер; 17— отвертка; 18— стеклорез; 19— шпатель; 20— электропаяльник; 21— киянки с призматической и цилиндрической головками

Из инструментов для выполнения других работ следует упомянуть наборы для выполнения мозаичных (рис 17) и резчицких (рис. 18) работ, для гравирования дерева (рис. 19) и его отделки, а также некоторые медицинские инструменты ( шпатели, шприцы, скальпели ).

Рис. 17. Инструмент для облицовочных и мозаичных работ:

а — нож-скальпель ( 1— рабочая часть головки; 2— притупленная часть ножа; 3— изоляционная лента; 4— притирочный конец ножа);

б — нож-резец из обломка ножовочного полотна ( 1— ножовочное полотно; 2— пластмассовые пластины; 3— углубления для ножа; 4— притирочный конец);

в — нож-резец из лезвия опасной бритвы ( 1— лезвие опасной бритвы; 2— новая форма резца; 3— рабочая часть готового ножа; 4— деревянная ручка; 5— притирочный конец);

г — рейсмус-резец ( 1— рейсмус-резец; 2— приспособление для нарезки штапиков; 3— строганый шпон);

д — нож-циркуль ( 1— крепежный винт; 2— держатель ножа и линейки; 3— лезвие ножа-косячка; 4— деревянная линейка; 5— держатель-фиксатор линейки; 6— игла)

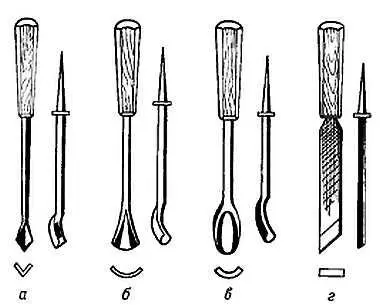

Рис. 18. Инструмент (основной) для резьбы по дереву:

а— стамески-уголки; б— стамески-клюкарзы; в— стамески-церазики; г— нож-косяк
