В этой ситуации вам на помощь придет рамочная антенна, показанная на рис. 3. Некоторые радиолюбители называют ее еще «квадрат», но это уже дело вкуса.

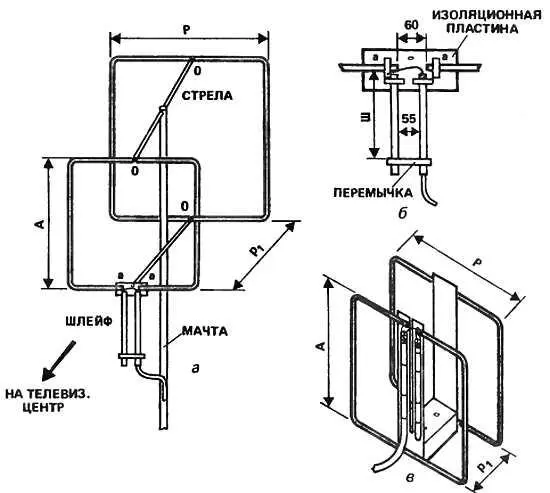

Рис. 3. Рамочные антенны:

а)двухэлементная антенна, б)симметрирующее устройство рамочной антенны, в)рамочная антенна диапазона ДМВ

Если к активному вибратору рамочной антенны внимательно присмотреться, то нетрудно увидеть, что это тот же самый петлевой вибратор, но с раздвинутыми горизонтальными элементами. Благодаря этому вибратор снова стал иметь сопротивление 75 Ом. Но при этом рабочий диапазон оказался несколько более расширенным и с более равномерной отдачей на всех частотах в пределах рабочего канала.

Но появилось и новое достоинство конструкции антенны — вертикальные соединительные линии (вертикальные части рамки) работают как активный элемент при вертикальной поляризации излучения сигнала. Таким образом, такую антенну очень удобно использовать при работе с сигналами телецентра, имеющими различную поляризацию, — и при этом не требуется пространственного перемещения антенны. Тот, кто уже воспользовался этим свойством антенны, подтвердит, как удобно иметь такую конструкцию.

Рамочная антенна по конструкционному исполнению может быть выполнена в виде одного активного вибратора, двухэлементной (рис. 3, а ) — активный вибратор с рефлектором, трехэлементной — активный вибратор с директором и рефлектором. Антенны с большим количеством элементов, как правило, не конструируют.

На рис. 3, в показана двухэлементная широкополосная рамочная антенна для диапазона ДМВ. Эта конструкция имеет очень малые размеры, поэтому ее очень удобно выполнять в виде настольной конструкции. Но это не значит, что невозможен вариант ее расположения вне помещения.

Зигзагообразная антенна. Этот вид антенны назван по своему внешнему виду и способу изготовления многоэлементного вибратора (антенного полотна). Впервые антенна была предложена К.Харченко и изготовлялась из длинного (безразрывного) проводника, укладываемого зигзагом по опорам крестообразной мачты (рис. 4, в ). Впоследствии, по мере накопления опыта, совершенствования и модернизации конструкции, антенну стали изготовлять и из других материалов и даже видоизмененной по форме — треугольные и кругообразные вибраторы.

Как видно из схемы (рис. 4, а ), антенны, проводники контуров антенного полотна находятся как бы один в другом, а значит, имеют различную длину. Отсюда одна из характерных особенностей данного вида антенны — при достаточно высоком коэффициенте усиления существенно большая полоса пропускания. Даже в метровом диапазоне возможно построение конструкции для работы в 1—5-м и 6—12-м каналах.

И еще одно достоинство конструкции. Она обладает сопротивлением в точке питания 75 Ом, что позволяет без каких-либо дополнительных приспособлений подключать в точках питания 75-омный радиочастотный кабель Фидера (снижение к телевизору).

Конструкцию зигзагообразной антенны можно выполнить и из трубок или пластин металла (рис. 4, б ), а для повышения направленных свойств применить рефлектор в виде рефлекторной решетки.

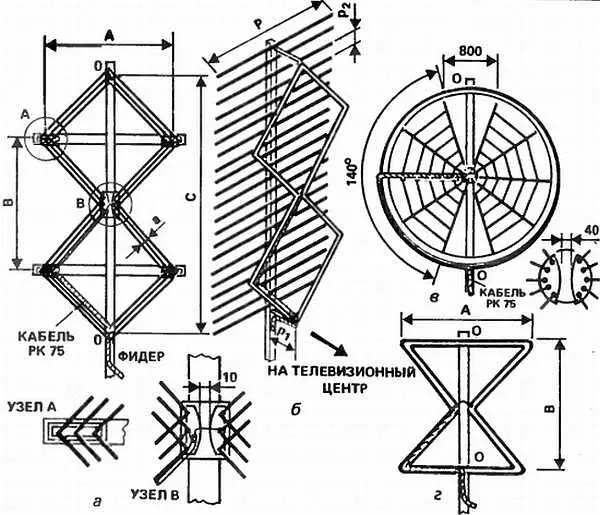

Рис. 4. Зигзагообразные антенны:

а)зигзагообразная антенна из гибких проводников; б)зигзагообразная антенна из трубок с рефлектором; в)антенна типа «паутинка»; г)двойная треугольная антенна

Оба представленных варианта антенны в самой верхней и самой нижней точках имеют нулевой потенциал, что может оказаться удобным для введения каких-либо дополнительных элементов, например элементов крепежа, громозащиты.

Отметим существующие в настоящее время модификации антенн. Стремление к компактности и снижению расхода материала отразилось на том, что некоторые радиолюбители стали использовать неполную зигзагообразную антенну, а только нижнюю ее половину (на рисунках этот вид антенн не показан, так как он имеет точно такую же структуру). Это не отразилось на широкополосности и способе согласования. Правда, несколько снизило коэффициент усиления, но использование такой разновидности конструкции не на пределе зоны уверенного приема вполне оправданно.
