Д2 820x20 У1Г 63С 40 — Н/25 — П СФЖ А ГОСТ 13334-79

Настоящий стандарт распространяют на шлифовальные листы и шлифовальные диски, изготовленные из шлифовальной шкурки по ГОСТ 5009-82, ГОСТ 6456-82, ГОСТ 13344-79.

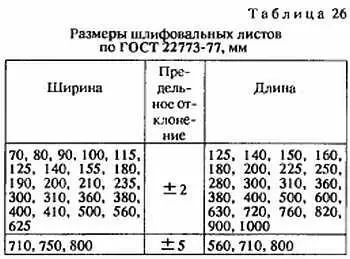

Пример условного обозначения шлифовального листа — Л, шириной В = 125 мм, длиной L = 300 мм, из нормального электрокорунда марки 15А, зернистостью 16-Н, из шлифовальной шкурки класса А по ГОСТ 6456-82, на бумаге марки 0-200, класса Б:

Л 125x300 15 А 16-Н AL П2 Б ГОСТ 22 773-77

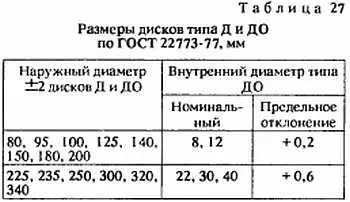

Диски изготовляют трех типов: Д — сплошные, ДО — с отверстием, ДП — с прорезями.

Диски типа ДП изготавливают с наружным диаметром 100, 125, 140, 150, 160, 170 мм с предельным отклонением +2 мм. Они имеют 16 равнорасполоценных по окружности прорези глубиной 20 мм.

Пример условного обозначения диска типа ДО с наружным диаметром 100 мм, внутренним диаметром 12 мм, из зеленого карбида кремния марки 63С, зернистостью 6-П, из шлифовальной шкурки, класса Б по ГОСТ 6456-82, на бумаге марки 0-200, класса А:

ДО 100x12 63С 6-П Б1 П2 А ГОСТ 22773-77

Согласно техническим условиям по ГОСТ 22776-77 смещение оси отверстия шлифовальных дисков типа ДО относительно номинального расположения допустимо в пределах 0,4 мм.

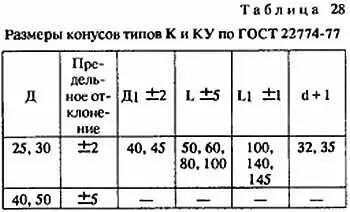

Этот стандарт касается конусов и трубок, изготовленных из шлифовальной шкурки по ГОСТ 5009-82, ГОСТ 10 054-82, ГОСТ 6456-82, ГОСТ 13344-79. Шлифовальные конусы бывают двух типов: К — полные и КУ — усеченные (рис. 11, в ).

Согласно техническим условиям, взятым из ГОСТ 22776-77, огранка поверхности конусов лежит в пределах 1 мм. Несовпадение концов шлифовальной шкурки усеченных конусов по окружности меньшего диаметра допускают до 1,5 мм. Кромку шва по образующей конусов со стороны их оснований располагают в направлении против часовой стрелки.

Пример условного обозначения конуса типа КУ диаметром Д 1= 45 мм, длиной L 1= 145 мм, диаметром d = 32 мм, из нормального электрокорунда марки 15А зернистостью 40-П, из шлифовальной шкурки класса А по ГОСТ 13344-79, на сарже утяжеленной № 2 гладкошерстной, класса А:

КУ 45x145x32 15А 40-П А4 У2Г А ГОСТ 22774-77

Шлифовальные трубки (Т) изготавливают с внутренним диаметром 10, 15, 20, 25, 32, 40, 45, 50, 55, 60, 65 мм с предельными отклонениями ± 1,5 мм и длиной 180±5 мм.

Пример условного обозначения шлифовальной трубки (Т) с внутренним диаметром 25 мм, из нормального электрокорунда марки 14А, зернистостью 16-Н, из шлифовальной шкурки класса Б по ГОСТ 5009-82, на сарже средней № 1 суровой, класса А:

Т 25 14А 16-Н Б2 С1 А ГОСТ 22774-77

Согласно техническим условиям, по ГОСТ 22776-77 на трубках должно отсутствовать наложение витков шлифовальной шкурки.

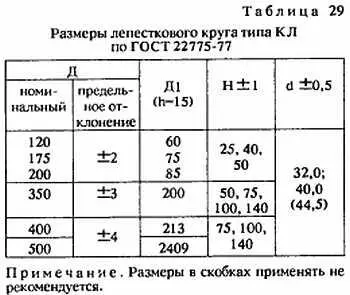

К этому стандарту относят лепестковые шлифовальные круги с оправками и без них. Круги изготавливают из шлифовальной шкурки по ГОСТ 5009-82, ГОСТ 13344-79. Эти круги бывают двух типов: КЛ — без оправки (рис. 9, г ) и KЛO — с оправкой (рис. 11, д ).

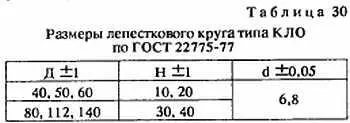

Пример условного обозначения лепесткового круга типа КЛО, с наружным диаметром Д = 80 мм, высотой Н = 20 мм, диаметром оправки d=6 мм, из нормального электрокорунда марки 15А, зернистостью 5-П, из шлифовальной шкурки класса А по ГОСТ 5009-82, на сарже средней № 2 гладкокрашеной, класса А: КЛО 80x20x6 15А 5-П А2 С2Г А ГОСТ 22775-77

Согласно техническим условиям по ГОСТ 22776-77: 1) прочность крепления лепестков в лепестковых шлифовальных кругах и лепестковых кругов к оправкам должна обеспечивать их работу с рабочей скоростью 45 м/с; 2) расположение лепестков в лепестковом круге в месте их крепления радиальное и лепестки изогнуты в сторону, противоположную рабочему вращению круга; 3) неуравновешенная масса лепестковых кругов типа KЛ допустима для зернистостей до 6 при Д = 120…200 мм в пределах 2,5…6 г.

Рис. 11. Шкурки шлифовальные и устройства для их использования:
