1— гидроизоляция; 2— кирпичный столбик 250x250 мм; 3— деревянный брусок; 4— балка 150x100 мм; 5— доски пола; 6— обшивка из теса

По низу балок делают подшивку из теса толщиной 25 мм. На подшивку настилают слой пароизоляции из пергамина, причем каждая последующая полоса должна перекрывать предыдущую на 10–12 см. Пароизоляция должна предотвратить прохождение паров из нижнего помещения и помешать насыщению утеплителя водой. Иначе утеплитель насытится парами и зимой превратится в лед, а лед, как известно, не греет.

На пароизоляцию укладывают утеплитель. Утеплитель может быть любой: шлак, опилки, пенопласт, соломенная резка, сухая листва и др. Не допускается в перекрытии использовать минеральную вату, при ходьбе по перекрытию из нее выделяется вредная для здоровья пыль. Не рекомендую засыпать утеплитель в чистом виде, лучше смешать его с цементом и залить в жидком виде. Качество утеплителя по теплопроводности снизится, но это защитит в какой-то мере от грызунов. Толщина утеплителя выбирается по теплорасчету, в зависимости от вида утеплителя. Марку утеплителя выбирают самую низкую, например, опилкобетон М5. Заливайте утеплитель поверх балки — не ошибетесь.

Сверху по балкам настилают чистые полы. В перекрытие между 1-м и 2-м этажами утеплитель можно не класть. В качестве столбиков здесь выступят перегородки, если же перегородок нет, делают чаще шаг балок.

Как уменьшить стоимость перекрытия? Балки совершенно необязательно ставить из бруса. Их вполне можно заменить балками, сколоченными из досок. Такие балки сколачивают из двух досок толщиной 3–4 см, но не друг к другу, а с зазором. В середину балок вставляют коротыши, по 3–4 шт. на балку. Коротыши отпиливают от досок такой же толщины или используют деревянные отходы. По несущей способности такие балки не уступают сплошным. В результате того, что доски раздвинуты, у таких балок момент сопротивления такой же, как и у сплошных.

Подшивку внизу балок тоже не обязательно делать из хорошего теса, вполне можно обойтись горбылем и отходами пиломатериалов (например, после разборки лесов и опалубок). Настил ив подшивку, как показано на рис. 16, экономим и гвозди. Подшивку гораздо удобнее стелить и можно не прибивать.

Используя такой метод подшивки, все обрезки досок, неизбежно появляющиеся на стройке, уйдут в дело или на изготовление балок, или на черный пол.

Рис. 16. Дешевое перекрытие на балках, сколоченных из досок:

1— подшивка; 2— пароизоляция; 3— утеплитель; 4— пол; 5— сшивная балка; 6— брусок по всей длине балки 50x50 мм (40x40); 7— войлок (пакля), смоченный в растворе

существует множество типов крыш: двух-, трех-, четырехскатные, шатровые, многоскатные, куполообразные и др. Наиболее простые в изготовлении и наиболее дешевые двухскатные и ломаные крыши, чердачное помещение под которыми превращено в жилую зону. В таких домах боковыми стенами второго этажа выступают скаты кровли, а торцевыми — фронтоны, выполненные из того же материала, что и стены первого этажа. Ломаные крыши увеличивают площадь второго этажа по сравнению с двухскатными.

Конструкция двухскатной крыши показана на рис. 17.

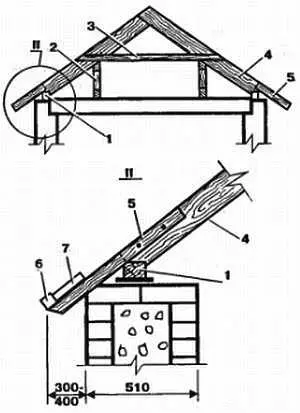

Рис. 17. Двухскатная крыша:

1— маэурлат; 2— подстропильная рама; 3— растяжка; 4— стропильная нога 150x40; 5— кобылка 100x40, 1 = 1 м; 6— брусок 66x60; 7— подол 100x25, 2 шт.

На этом рисунке показан только один из вариантов конструкции крыши — принципиальная схема. В проектах крыши могут быть самыми разнообразными при одинаковых условиях. Крыша должна обеспечить сток воды и передать ветровую и снеговую нагрузку на стены, при этом должна быть устойчивой.

Строительство крыши начинают с укладки нижних балок подстропильных рам. Балки 10x10 см укладывают на слой гидроизоляции из рубероида или толя. На балки устанавливают строго по отвесу и в одной плоскости стойки из бруса 10x10 см с шагом не более 2 м. В дальнейшем они послужат каркасом для стен второго этажа, достаточно их будет обить с внешней стороны горбылем, а с внутренней, например, фанерой, в середину положив утеплитель. Стойки при установке закрепляют скобами или устанавливают в шип. Для того чтобы они не потеряли вертикальности, их укрепляют временными раскосами. После установки стоек на них сверху кладут верхний брус 10x10 см и закрепляют.
