Вы познакомились с описаниями различных печей и пошаговыми рекомендациями по их строительству. Тем не менее, исходя из того, что печь — это самое главное и сложное сооружение в бане, лучше всего поручить кладку печи специалисту.

В этом разделе будет приведено несколько эскизов-проектов печей-каменок, из которых вы сможете выбрать подходящую для вас модель.

В этом проекте бак для нагрева воды не предусмотрен, так что его можно использовать в качестве печи для сауны (рис. 6.14).

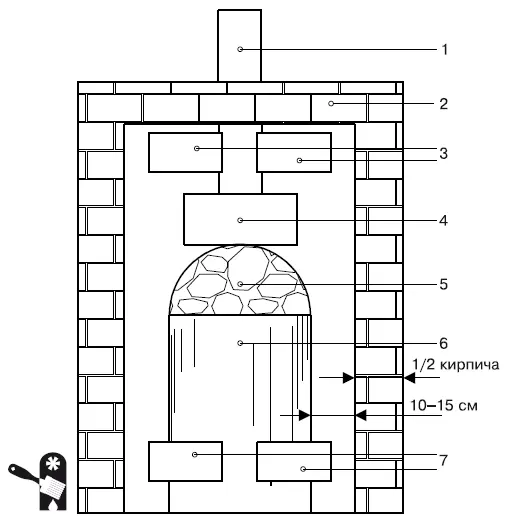

Рис. 6.14. Простейшая металлическая печь-каменка, обложенная кирпичом: 1 — труба; 2 — перекрытие в два ряда на уголках; 3 — дверцы для выхода воздуха; 4 — дверца для подбрасывания воды; 5 — камни; 6 — металлическая печь; 7 — дверцы для забора воздуха

Эта печь может использоваться для индивидуальной семейной бани больших размеров. Масса камней для печи подсчитывается исходя из того, что на 1 м 3парилки требуется 30–40 кг камней. Таким образом, для парилки объемом 8–10 м 3необходимо как минимум 250–300 кг камней.

В этой оригинальной печи свод выполняется из отрезка разрезанной вдоль металлической трубы диаметром 300–400 мм и длиной 500–600 мм. Водогрейный бак размещается сбоку (рис. 6.15).

К трубе, разрезанной вдоль, привариваются опорные стальные листы толщиной 5–6 мм, которыми отрезок трубы закладывается в кладку печи. Для герметичности свода торцы трубы также надлежит обварить металлическим листом с примыканием к ним кирпичной кладки.

Со стороны дымохода к трубчатому своду приваривается металлический лист — экран, который задерживает выход горячего воздуха в дымовую трубу.

В боковую стенку печи вмуровывают водогрейный бак размером 50:37:35 см, емкостью 40–45 л. Бак изготавливают из листовой стали толщиной 5–10 мм, сторону, примыкающую к топке, сваривают из листа толщиной 10 мм. С внутренней стороны боковой стены печи устанавливают металлический отрезок дымовой трубы, которая снабжена круглой заслонкой. Дымовая труба закрепляется в кирпичной кладке проволочными хомутами. Внизу она опирается своим обрезанным концом в металлический бак.

Верхняя часть печи представляет собой каменку, куда закладываются камни общей массой 150–200 кг. Каменка сверху закрывается крышкой из оцинкованной жести, которая снимается для выхода пара. Вода на камни подается через боковое отверстие размером 200:250 мм.

Рис. 6.15. Печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решетка; 10 — дверка топки; 11 — дверка поддувала

Малогабаритная кирпичная печь-каменка с системой подогрева воды для семейной бани на 2–3 человека

Размер печи в плане 510:640 мм, вертикального вентиляционно-дымового канала 380:260 мм, высота 2030 мм при средней толщине швов 5 мм (рис. 6.16–6.18).

Кладка вентиляционно-дымового канала ведется совместно с кладкой печи с перевязкой швов. Устье вентиляционного канала располагается на уровне пола моечного отделения или ниже его, если уровень пола в предбаннике ниже уровня пола в моечном отделении. Вентиляционный канал перекрывается задвижкой № 4.

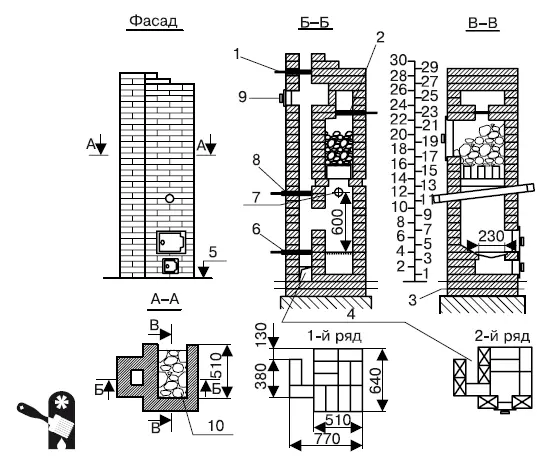

Рис. 6.16. Схема малогабаритной кирпичной печи-каменки с системой подогрева воды: 1 — задвижка № 1; 2 — задвижка № 2; 3 — гидроизоляция; 4 — вентиляционный канал; 5 — уровень пола; 6 — задвижка № 4; 7 — котел-змеевик; 8 — задвижка № 3; 9 — прочистная дверка; 10 — камера-каменка

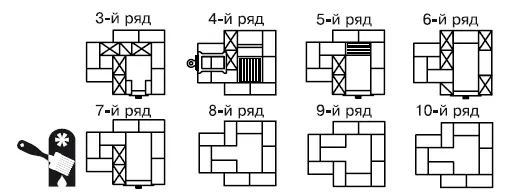

Рис. 6.17. Кладка печи для бани из кирпича, 3–10-й ряды

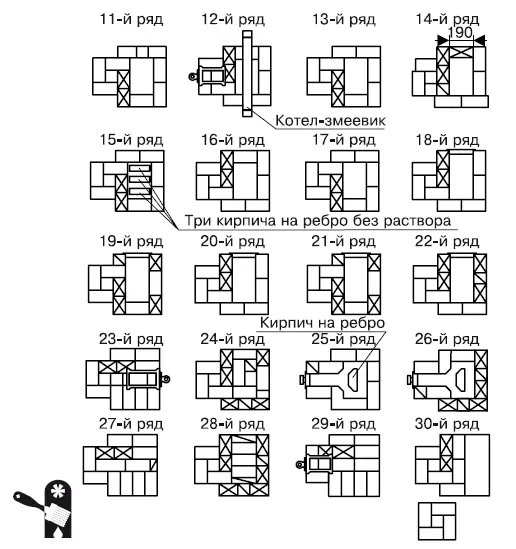

Рис. 6.18. Кладка печи для бани из кирпича, 11–30-й ряды

Благодаря вертикальному вентиляционно-дымовому каналу есть возможность использования двух рабочих режимов и вентиляции моечного отделения.
