Рис. 4.2. Висячие стропила

Готовые стропильные ноги нужно соединить в коньковом прогоне в полдерева (рис. 4.3), закрепив их нижние концы в балке так, чтобы между соседними стропилами сохранялось расстояние 1–1,2 м. Такие стропила лучше устанавливать, если у вас будет двускатная крыша.

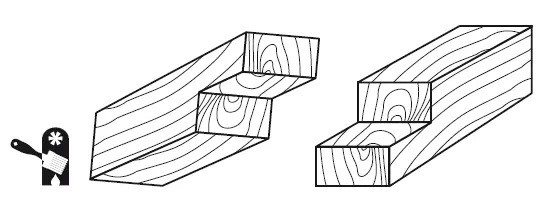

Рис. 4.3. Вязка в полдерева

Следующий этап: увязка стропильных ног с элементами опоры.

Очень важно выполнить эту работу качественно, тогда вы можете быть уверены в том, что крышу не сорвет сильным порывом ветра.

Для выполнения крепежа понадобятся стальные шпильки с резьбой. Их можно заменить специальными скобами либо в крайнем случае фрагментами стальной проволоки диаметром 6–8 мм.

От качества крепления стропил зависит, насколько плотно банная крыша будет прилегать к стенам. Для повышения его надежности лучше всего присоединить стропила скобами к предпоследнему венцу.

Остановимся подробнее на некоторых аспектах установки стропил. Чаще всего, как показывает практика, застройщики имеют дело с наклонными стропилами, изготавливаемыми при возведении односкатных крыш. В качестве опор им нужны две наружные либо одна наружная и одна внутренняя опоры. Необходимость в подкосах определяется расстоянием между опорами. Обойтись без них можно лишь в том случае, когда оно не превышает 5 м. Важно следить, чтобы нижние концы стропил плотно опирались на стены, а верхние сходились друг с другом в коньке.

Будучи врубленной в затяжку, стропильная нога оказывает давление на ее конец. Если оно чрезмерно, со временем (или даже в процессе работы) верхний конец затяжки может отколоться. Чтобы этого не случилось, имеет смысл осуществлять врубание ноги с помощью зуба либо шипа или одновременно с помощью того и другого (рис. 4.4). Если оно делается на расстояние 25–30 см, то скатывать концы затяжки не обязательно.

Рис. 4.4. Соединение стропил зубом и шипом: 1 — стропильная нога; 2 — затяжка; 3 — шип

Когда опора стропильной ноги врубается в затяжку с помощью двойного зуба (рис. 4.5), площадь затяжки соответственно увеличивается. Для этого на затяжке для первого зуба делаются упор и шип, а для второго — только упор. На стропильной ноге выполняется проушина. Чтобы конструкция была еще прочнее, имеет смысл дополнительно скрепить стропильные ноги с помощью болтов либо хомутов (второе предпочтительнее, так как болты в некоторой степени ослабляют сечение стропильных ног и затяжек).

Рис. 4.5. Врубка с двойным зубом

Крыша непременно должна иметь свес (у деревянной бани — от 55 см), иначе не будет осуществляться отвод воды от стен. Для этого за их линию нужно выпустить затяжки либо стропильные ноги.

Если вы строите баню не из дерева, а из кирпича либо из панелей, в качестве опоры стропил будет выступать настенный брус — мауэрлат. Брусья-мауэрлаты выкладываются по всему периметру каменных, кирпичных либо бетонных стен, и уже в их гнезда с помощью шипов крепятся стропила.

Использование мауэрлата необходимо, когда в бане толстые стены. Тогда вам потребуется большой свес. Но из-за того, что балки приходится устанавливать по внутреннему краю стены, со временем может прогнуться кровля. Следовательно, прокладывая мауэрлат, от внутреннего края стены нужно сделать отступ, а место потенциального прогиба заранее укрепить, прибив к концам стропильных ног так называемую кобылку — положенную на ребро доску.

Стропила следует надежно прикрепить к стене, тогда крышу не поднимет сильный порыв ветра. В случае каменных либо кирпичных стен на стропила нужно надеть специальный «хомут» — чехол, свитый из проволоки диаметром 4–6 мм. Из тонкой проволоки можно также сделать специальные тросики, закрепив их за вбитый в стену штырь.

Независимо от того, будете вы устраивать кровлю из штучных либо рулонных материалов, вам понадобится обрешетка. Она представляет собой разреженное (или сплошное) деревянное основание, собранное из досок либо брусков.
