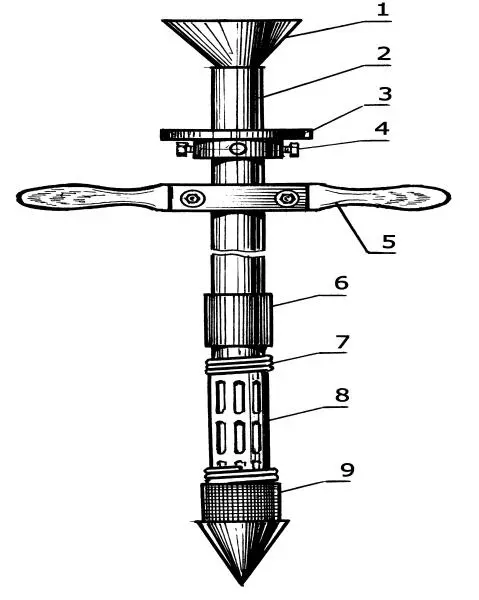

Рис. 5.5.2.2. Трубчатый колодец:

1 — воронка, 2 — трубная колонна, 3 — дисковый груз, 4 — муфта с зажимом, 5 — ворот, 6 — соединительная муфта, 7 — проволочная часть фильтра, 8 — трубчатая часть фильтра, 9 — сетчатая часть фильтра

Породу из колодца извлекают с помощью бадьи на стальном тросе, который через блок, закрепленный на треноге, наматывается на лебедку. Лебедка должна иметь предохранительную стопорную защелку во избежание возможного раскручивания барабана.

Наиболее важный процесс сооружения шахтного колодца — обустройство его водоприемной части. Нужно иметь в виду, что при вскрытии водонасыщенных чистых песков, особенно плывунов, не удается добиться глубины слоя воды более 75 см. Большей глубины можно достичь только при связанных породах, т. е. супесях, глинистых песках, суглинках с прослойками песка. Поэтому в водоносных песках не следует чрезмерно извлекать песок и переуглублять колодец, так как после откачки воды в колодец будет интенсивно поступать вода с песком. Разрабатывать дно песчаного колодца нужно с принудительной откачкой воды бадьей или насосом.

При креплении стенок срубом возникают трудности устройства венцов в водосодержащих песках. В этом случае в шахту опускают короб из досок или бетонные кольца. При копке песка они заглубляются и создают хорошие условия для притока воды. По завершении выемки песка на необходимую глубину следует прекратить откачку воды и сразу же засыпать дно крупным песком слоем 20 см, а сверху галькой или щебнем слоем такой же толщины. Обязательное условие — тщательная изоляция шахты от попадания в нее посторонних предметов, дождя, снега и поверхностных вод, для чего вокруг колодца устраивается глинистый замок и делается люк с крышкой.

Ежегодно весной колодец тщательно осматривают и ремонтируют его поверхностные надстройки. Необходимо заполнить глиной просевшие вокруг него места, а сверху заасфальтировать или зацементировать. Колодец следует тщательно прокачать. Для этого измеряют объем содержащейся в нем воды и с помощью бадьи или насоса откачивают из него не менее двух объемов воды. Ежегодно следует проводить химический и бактериологический анализы воды. В случае необходимости по заключению санитарно-эпидемиологической станции колодец необходимо подвергать дезинфекционной обработке химическим патроном или другими средствами с последующей откачкой из него воды до полного удаления запаха.

Трубчатые колодцы(абиссинские) предназначены для получения воды в случаях, когда водоносный слой состоит из рыхлых зернистых пород (песок, слой песка с галькой) и в грунте отсутствуют каменные породы, а вода залегает на небольшой глубине. Для их сооружения не требуется бурить скважину, а надо забить фильтр в водосодержащие породы.

В свое время забивной колодец был предложен американцем Нортоном и пользовался большой популярностью для добывания воды из неглубоких скважин. Название свое он получил из-за широкого использования англичанами для снабжения своей армии водой во время войны Англии с Абиссинией в 1867–1868 гг.

Трубчатый колодец может быть изготовлен собственными силами. Он отличается доступностью в работе, возможностью установки в любом месте, в том числе под строением. Его подача зависит от породы, из которой он выкачивает воду, а также от насоса. Учитывая, что насос может подавать воду на высоту 20 м, трубчатый колодец практически сможет обеспечивать все хозяйственные нужды, в том числе полив растений на участке.

Состоит колодец (рис. 5.5.2.2) из набора толстостенных (до 6 мм) труб длиной около 1,5 м (внутренний ∅ 32–75 мм) с резьбой на концах, фильтра, наконечника (фильтр с наконечником могут составлять одно целое) и соединительных резьбовых муфт. При выполнении работ дополнительно используют воронку для заливки воды, муфту с зажимом и груз (лучше дисковый).

В качестве фильтра используют ту же трубу, что и для трубной колонны, в которой сверлят в шахматном порядке отверстия ∅ 5–8 мм на высоту до 1,5 м, затем на перфорированную часть трубы навивают проволоку ∅ 2–3 мм из нержавеющего металла с зазорами между витками 15–20 мм. Сверху навитой проволоки крепят с помощью пайки или специальной сшивки фильтровальную сетку из меди (латуни, фосфористой бронзы, молибдена, никеля, нержавеющей стали).

В нижний конец фильтра ввинчивают круглое или четырехгранное острие — забивной наконечник (башмак); верхний его конец оканчивается резьбой и навинченной муфтой для соединения с трубами. Общая длина наконечника не менее 250–300 мм. При изготовлении наконечника необходимо иметь в виду, что максимальный его диаметр должен быть на 8–10 мм больше диаметра фильтра и соединительных муфт. Это условие обеспечивает свободное прохождение фильтра при забивке труб.
