Крайние и угловые столбы желательно укрепить подпорками, тоже закрепляемыми в бетонном цоколе. К установленным столбам крепят несущую проволоку, на которую навешивают старую сетку. Если несущая проволока сильно деформировалась, ее лучше заменить на новую.

Замена проволочной сетки. Менять весь забор сразу необязательно. Если на некоторых его участках повреждены только сетка и несущая проволока, а столбы — в порядке, можно ограничиться заменой только этих дефектных элементов. Заодно, конечно, проверяют и устойчивость столбов.

Забор — водопровод. Цельнометаллические ограды далеко не новость. Не в диковинку и использование для них стальных труб, в частности, отслуживших свой срок водопроводных. Тут все яснее ясного: трубы большего диаметра — столбы, а прочие сгодятся на остальные конструкционные элементы.

Но задался же вопросом москвич Я.Л. Клейнберг: а если трубы водопроводные, пусть даже и б/у, то почему бы не задействовать их в водопроводе? Ведь в первую очередь ограда окружает сад и огород, проблему полива которых все равно надо как-то решать.

Оригинальным ответом на этот вопрос и послужила конструкция, воплощенная автором идеи на практике (рис. 2.5.1). При этом правило — «все гениальное просто» — сработало и на этот раз. Секцию ограды образуют, как обычно, два столба 1, закрепленные в грунте, на чем и кончается вся традиционность конструкции. Силовая рама секции выполнена из подкосов 2 (трубы малого диаметра), нижние концы которых приварены к столбам, а верхние соединены (также сваркой) с гильзой 3 — трубой, несколько большего диаметра, чем та, что используется для водопровода. Собственно водопроводная труба 4 в составе секции проходит через соответствующие отверстия 5 в столбах и охватывается гильзой 3.

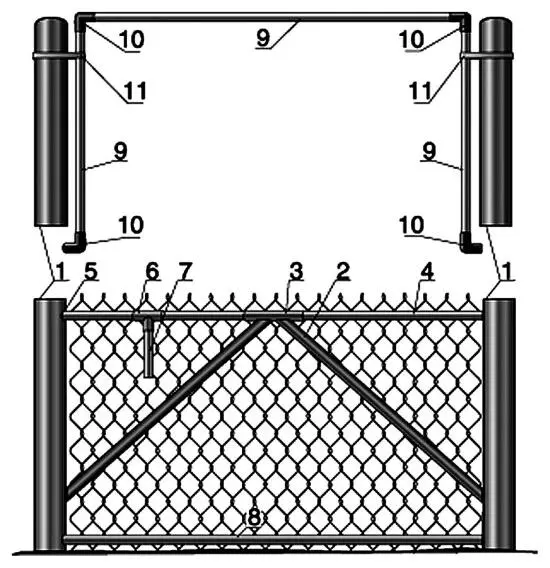

Рис. 2.5.1. Цельнометаллический забор-водопровод:

1 — опорные столбы; 2 — подкосы; 3 — гильза; 4 — верхняя поперечина; 5 — верхняя поперечина; 6 — тройники (муфты); 7 — патрубок; 8 — нижняя поперечина; 9 — вертикальные водопроводные трубы воротных створов; 10 — соединительные уголки; 11 — крепежные хомуты

Сборка отдельных труб в общий трубопровод осуществляется либо резьбовыми муфтами, либо тройниками 6. В последнем случае патрубок 7 используется для присоединения поливочного шланга. Таким образом, каждая труба 4 в пределах обычной секции зафиксирована в трех местах, причем крепление производится не «точечно», а на определенной базе. На образованную столбами и трубой 4 П-образную раму и навешивается собственно ограждение, например, металлическая сетка. В длинных секциях для крепления сетки снизу нужны элементы 8, которые, в частности, могут быть выполнены из полосового железа или уголка. Но при наличии такой возможности можно сделать их и из труб, и тогда получится вторая нитка водопровода.

В секциях, образующих воротные или калиточные створы, для поднятия верхней поперечины водопроводные трубы 9 состыковываются уголками 10, а для фиксации получающейся рамы на силовых столбах используются традиционные крепежные элементы, например, хомуты 11. Полученная в итоге конструкция обладает целым рядом положительных качеств, и в первую очередь технологичностью. Особенно следует подчеркнуть, что сварочные работы производятся только на силовой раме. Дело в том, что сварка трубопроводов требует самой высокой квалификации, поскольку сварные швы должны быть не только герметичными, но и выдерживать давление магистрали. Требуемой квалификации скорей всего у домашнего мастера не окажется. Но она в данном случае и не нужна, так как водопровод собран из прямых отрезков труб. Это значит, что их не только легче подобрать из исходного материала, но и не надо гнуть, что существенно упрощает всю работу.

Рациональная последовательность монтажа ограды такова. После установки столбов в них выполняются отверстия под трубы. Для этого можно использовать сначала сварку — прожигаются отверстия, которые затем доводятся до требуемых размеров, например, электродрелью с комплектом шарожек (металлических и абразивных). При этом небольшой обрезок водопроводной трубы послужит в качестве проходного калибра. В отверстия вставляется технологическая труба («скалка») с надетой на нее гильзой. Соединяемые детали (столбы, раскосы, гильза) пригоняются друг к другу, фиксируются прихватками и после проверки и уточнения взаимного положения свариваются. После этого «скалка» вынимается, а вместо нее устанавливается очередной отрезок водопроводной трубы. Работа существенно упростится, если использовать «скалку» длиной в две секции. Тогда ее не нужно будет вынимать из каждой секции, а достаточно передвинуть в последующую. Кроме того, при этом гораздо легче выдержать ровную линию при прокладке трубопровода.
