Рис. 3.2.Панельный конвектор
♦ лучистая – инфракрасные, длинноволновые обогреватели, устанавливаемые на потолок (рис. 3.3). КПД – 90 %;
♦ излучающие пленки и теплые полы (рис. 3.4).

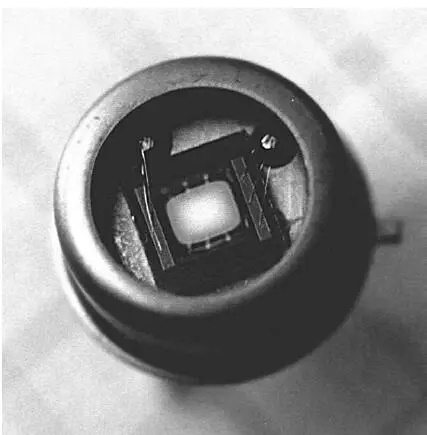

Рис. 3.3.Инфракрасный излучатель
Рис. 3.4.Установка теплого пола
К теплообменникам, в основном применяемым в воздушном отоплении, относятся калориферы и тепловентиляторы (рис. 3.5). Принцип их действия таков. Сгорающее топливо (или непосредственно сам электронагреватель) сообщает свое тепло внутренней поверхности отопительного устройства. Последняя, постепенно охлаждаясь, через стенки устройства прогревает воздух помещения.
Чем больше поверхность отопительного прибора, тем эффективнее будет теплообмен. Скорость движения воздуха внутри прибора также увеличивает КПД теплообменника. Поэтому, например, у огневоздушных теплообменников, которые работают по принципу естественной тяги, есть существенный минус – недостаточный воздушный напор, в связи с которым возникает опасность перегрева разделительной стенки. Установка внутри отопительного прибора вентиляторов устраняет эту проблему, но тут же возникает новая – неравномерное распространение теплого воздуха (в связи с его большим объемом). Негативным фактором является также шум от работы вентиляторов.

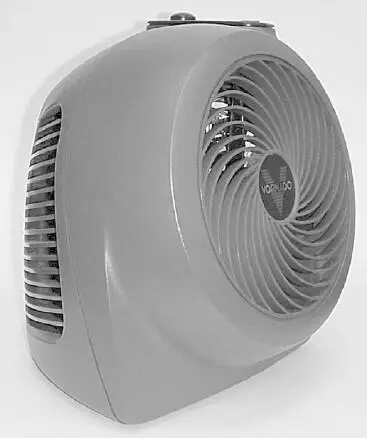

Рис. 3.5.Тепловентилятор
Водяное отопление обладает огромным преимуществом по сравнению с воздушным. Теплоемкость и плотность воды больше, чем у воздуха, в тысячи раз, а коэффициент ее теплопередачи больше в 50 раз.
К основным элементам водяного отопления относятся:
♦ водонагреватели (топливные котлы, электрокотлы (преобразователи электрической энергии в тепловую), теплообменные аппараты (централизованное отопление)) (рис. 3.6, 3.7);
♦ отопительные устройства (простые и панельные конвекторы, радиаторы, трубы (ребристые, гладкие) и т. п.) (рис. 3.8);
Рис. 3.6.Электроводонагреватель
♦ трубопроводы (предназначены для движения горячей воды от водонагревателя к отопительным приборам и обратно);
♦ расширительная емкость для воды (при нагревании объем жидкости возрастает);
♦ запорно-регулирующая арматура (место установки – трубопровод).
Рис. 3.7.Новый тип энергосберегающих газовых котлов (фото автора, 2009 г.)
Рис. 3.8.Радиатор
Различают системы водяного отопления с естественным и механическим побуждением движения воды. В системах с механическим побуждением циркуляция воды происходит в основном за счет действия циркуляционного насоса, который устанавливают на трубопроводе, подводящем охлажденную воду к водонагревателю. В таких системах водонагреватель может быть расположен на одном уровне с отопительными приборами и даже выше них, а диаметры трубопроводов меньше, чем в системах с естественным побуждением.
По типу движения воды системы водяного отопления подразделяются на системы с естественной циркуляцией (рис. 3.9) и системы с искусственной (механической) циркуляцией.
Рис. 3.9.Схема системы водяного отопления с естественной циркуляцией (верхняя разводка):
1 – котел; 2 – главный стояк; 3 – разводящая линия; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная линия; 7 – расширительный бак; 8 – сигнальная линия
Система естественной циркуляции воды применяется в индивидуальных домах малой этажности. Циркуляция воды происходит благодаря гидростатическому напору, который возникает за счет разности температуры и плотности воды (подогретая вода легче охлажденной).
