Людмила Шульгина - Все об устройстве теплиц, парников, пленочных укрытий, оранжерей

Рис. 9. Общий вид пленочной теплицы конструкции ЦИМЭЖ при 50 %-ном снятии пленочного покрытия во время закаливания рассады помидора

Рассадоовощная теплица конструкции совхоза «Минская овощная фабрика»состоит из трех звеньев шириной 4 м (рис. 10). Ветроустойчивость пленочного покрытия при толщине пленки 120 мк и скорости ветра 30 м/с удовлетворительная, а при толщине 180–200 мк и скорости ветра 10 м/с – отличная. Даже при ураганных ветрах, когда были снесены крыши на отдельных домах и сломаны деревья, металлоконструкции теплицы совхоза «Минская овощная фабрика» из полудюймовых труб и пленочное покрытие не были повреждены.

Повышенная ветроустойчивость пленочного покрытия на данной теплице обусловлена сферической формой кровли и малым размером арки (ширина звена 4 м). Применяемые металлические зажимы обеспечивают надежное закрепление всех краев пленки (рис. 11). В теплице обеспечены удовлетворительные условия для выполнения работ по покрытию пленкой, что также важно для высокой ветроустойчивости. Решен вопрос постоянного поддержания пленки в натянутом состоянии за счет увеличения кривизны арки. Благодаря меньшей парусности пленку подтягивали один раз, тогда как на теплицах с шириной пролета 9 м – 2–3 раза.

Рис. 10. Трехзвенная блочно-арочная теплица конструкции совхоза «Минская овощная фабрика»

В данной теплице оптимально решена в одном узле верхняя и боковая вентиляция. Верхняя вентиляция нужна для поддержания заданного температурного режима в зимний и ранневесенний периоды выращивания рассады и при возделывании овощных культур, а боковая обеспечивает необходимые условия для закаливания рассады. Вся предшествующая практика проектирования теплиц не дала оптимального решения верхней вентиляции. Все ее конструкции существенно утяжеляли теплицу, уменьшая герметичность и резко снижая ветроустойчивость, так как рваться пленка, как правило, начинала на кровле возле форточек.

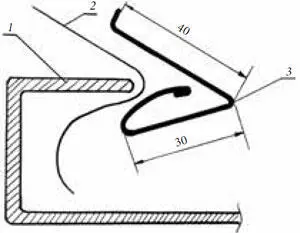

Рис. 11. Крепление пленки в блочно-арочной теплице конструкции совхоза «Минская овощная фабрика»: 1 – лоток; 2 – закрепляемый край полотнища пленки; 3 – зажим (материал – оцинкованное кровельное железо толщиной 0,7 мм)

Боковое ограждение в теплице конструкции совхоза «Минская овощная фабрика», которое имеет высоту 2,5 м, постепенно открываясь сверху вниз, создает необходимый эффект от верхней и боковой вентиляции при ширине теплицы 12 м. При закаливании рассады, когда боковое ограждение лежит на земле и открыто 25 % всей кровли, прямые солнечные лучи в течение 2–4 часов последовательно облучают всю рассаду. Средняя температура в теплице на 0,4–0,6 ℃ превышает наружную при максимальном отклонении 1,2 ℃.

Таким образом, конструкция теплицы создает оптимальный микроклимат, необходимый для закаливания рассады.

Важной характеристикой теплицы является оперативность осуществления вентиляции. В производстве бывали случаи, когда на больших площадях рассада в период закаливания погибала от заморозков только лишь из-за высокой трудоемкости закрывания вентиляционных проемов. В данной конструкции оперативность проведения вентиляции удовлетворительна – 2 часа на 1 га.

Теплица конструкции совхоза «Минская овощная фабрика» обеспечивает механизацию проведения большинства работ, позволяя тракторам общего назначения подходить вплотную к стойкам и боковому ограждению. Вместе с тем маленькая ширина звена (4 м) ограничивает возможности применения механизации.

Рассадоовощная теплица на основе типового проекта 810–96имеет площадь 1250 м² (двухзвенная, ширина пролета – 9 м); боковую вентиляцию, как в теплице конструкции совхоза «Минская овощная фабрика», делают на высоте 1,8 м. В ней ликвидированы коньковые форточки; сконструированы ворота новой формы, обеспечивающие сквозной проезд машинам и механизмам; увеличена прочность каркаса путем крепления вдоль теплицы дополнительных прогонов; осуществлен новый способ натяжения и крепления пленки; уменьшена в 1,5 раза длина полотна пленки.

Достаточно высокая ветроустойчивость покрытия данной теплицы обусловлена сферической формой кровли, надежным закреплением всех краев пленки, удобством монтажа покрытия, возможностью постоянного поддержания его в натянутом состоянии. Крепление пленки осуществляют металлическими пружинящими зажимами, натяжение ее – посредством лебедки через систему тросов со стороны лотка.
