Трубы укладывают по дну траншеи, плотно подгоняя торцы друг к другу. В местах соединения трубы изолируют с помощью специальных манжет или кусков толя, чтобы не допустить проникновения земли, избежать заиливания, что может совсем прекратить работу дрены.

Перед тем как засыпать всю дренажную систему землей, проводят испытания. Для этого в верхний конец всасывающей дрены наливают воду. Если в нижнем конце системы вода свободно вытекает, значит, дренаж работает исправно. Трубу засыпают вначале крупным щебнем (7–10 см) слоем 30—40 см. После насыпают более мелкий щебень (5–7 см), а затем самый мелкий (1–3 см). Сверху всю дренажную систему закрывают почвенным слоем (рис. 1).

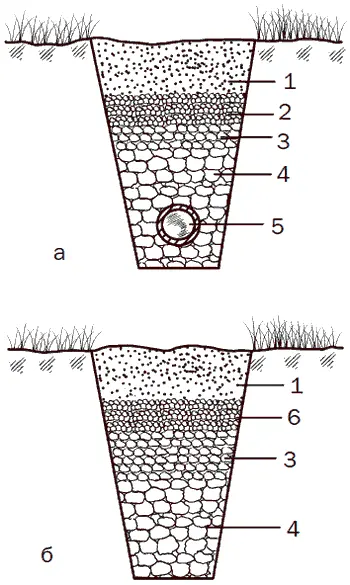

Рис. 1. Схема закладки дрен разной конструкции: а – дрена из труб; б – дрена из щебня; 1 – почва или песок; 2 – щебень или гравий; 3 – средний щебень (5–7 см); 4 – крупный гравий (7–10 см); 5 – дренажная труба; 6 – мелкий щебень.

Можно устроить на участке и щебеночный дренаж. Для этого дренажные траншеи после уплотнения дна и создания его уклона на треть засыпают битым кирпичом или крупным каменным щебнем и шлаком в 2–3 слоя. Первые слои состоят из крупного щебня (7–10 см), следующие – из более мелкого (5–7 и 2–3 см). Поверхностный слой обычно из почвы. Место выхода всасывающей дрены-осушителя в собиратель, а собирателя в коллектор называется устьем. Устье рекомендуется укреплять камнями или бетонировать, чтобы оно не разрушалось и не засорялось.

Кроме дренажной системы, на дачных и приусадебных участках с высоким уровнем подземных вод устраивают ливневую канализацию. В эту систему входят дождеприемные (рис. 2) и смотровые колодцы, канализационные трубы, коллекторы.

Рис. 2. Схема устройства дождеприемного колодца: 1 – стенки рабочей камеры; 2 – днище; 3 – песчаное основание; 4 – выход трубы из дождеприемного колодца; 5 – бетон, закрывающий отверстие; 6 – чугунная решетка; 7 – каменный бортик колодца.

Сточные воды с аллей и дорожек попадают сначала в открытые лотки, затем в дождеприемные колодцы, а оттуда – в естественные или искусственные водоемы. Кроме того, канализационные сооружения принимают грунтовые воды из дренажной системы.

Водоотводящие трубы делают из бетона диаметром не менее 100—150 мм. Магистральные каналы могут иметь квадратное сечение со стороной 200—250 мм. На участке площадью 6–10 соток потребуется один дождеприемный и один смотровой колодец.

Дождеприемный колодец лучше всего устанавливать возле дома, бани или на пересечении дорожек. Колодец в начале и конце сезона нужно обязательно очищать, чтобы не допускать засорения. Но, как правило, ливневая канализация начинается с подкарнизного водосточного желоба, водосточных воронок и наружных водосточных труб (стояков). Для обеспечения гарантированного водостока на 1 м2 кровли должен приходиться 1 см2 сечения водосточного желоба. Детали водостоков обычно делают из оцинкованного кровельного железа толщиной 0,5–0,75 мм (рис. 3).

Водосточный желоб крепят на крюках, заводя внутренний край желоба под край кровли, а наружный закрепляют за конец крюка. Желоба между собой соединяют внахлест, учитывая будущий поток воды.

Накладку стыков промазывают любой густотертой масляной краской и закрепляют с помощью заклепок. Уклон желоба должен быть не меньше 0,005. Его обеспечивают за счет разности высоты крюков, которые крепят к стропилам гвоздями или шурупами.

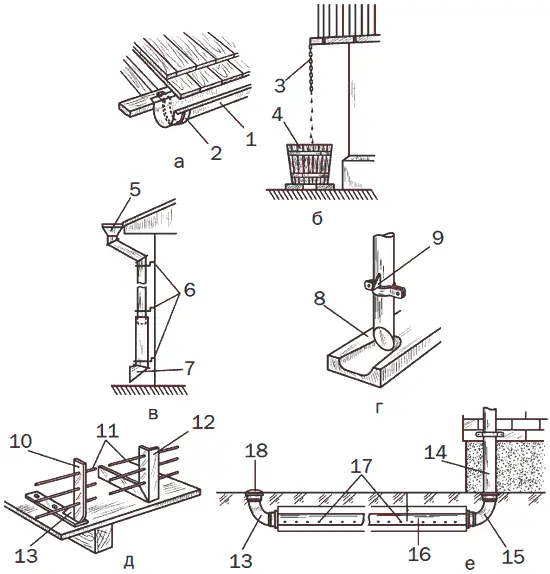

Рис. 3. Виды водостоков: а – крепление подкарнизного водосточного желоба; б – водосток с цепью; в – водосток с воронкой; г – водоотводящий желоб; д – снегоудержатели; е – водосток с подземной системой орошения; 1 – желоб; 2 – крюк; 3 – цепь; 4 – бочка; 5 – воронка; 6 – кронштейны крепления; 7 – водоотводящий патрубок; 8 – железобетонный желоб; 9 – упор; 10 – кронштейн из полосовой стали; 11 – проволочное ограждение; 12 – кронштейн из уголка; 13 – косынка; 14 – водосточный стояк; 15 – колено; 16 – асбоцементная труба с перфорацией диаметром 100—150 мм; 17 – отверстия; 18 – вентиляционный оголовок с защитной сеткой.

Установку крюков проверяют с помощью строительного уровня и длинной рейки. Желоба устанавливают так, чтобы они были подвижными в продольном направлении.
