Стержни для подобного приспособления делают из стального проката (диаметром 8 и длиной 350 мм). Нижний конец заостряют. Из проволоки диаметром 5 мм делают 4 зуба. Все концы сгибают под углом 90° влево-вниз и тоже заостряют. Зубья приваривают к стержню на расстоянии 10 мм и разворотом на 45° относительно друг друга.

Проволочный ерш-рыхлитель.1 – стержень, 2 – зубья.

Собирают эту конструкцию на стальном пруте (длиной 350 и диаметром 8 мм). Рабочим органом являются 2 лопасти, которые изготавливают из листа стали (толщиной 2 мм и шириной 20 и длиной 60 мм).

Рыхлитель пропеллерного типа.1 – стержень, 2 – лопасти.

Тыльную кромку скашивают, а сами лопасти разворачивают на 120°.

Основой конструкции является стальной стержень толщиной 3 мм, к концу которого приваривают двухперовое сверло. Оно выглядит как равнобедренный треугольник (с основанием 10 и высотой 50 мм). К стальному прутку (длиной 300 и диаметром 10 мм) приваривают 2 изогнутых ножа. Для их изготовления берут листовую сталь (толщиной, шириной 25 и длиной 150 мм). Кромки ножей затачивают напильником. Насадку вставляют в патрон электродрели (с частотой вращения до 200 об/мин) и хорошенько затягивают. Устройство обрабатывает землю на глубину 150 – 200 мм.

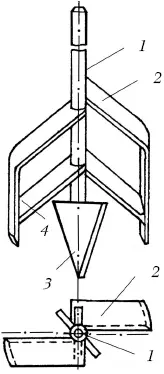

Пластинчатый плуг-рыхлитель.1 – стержень, 2 – изогнутый нож, 3 – двухперовое сверло, 4 – прямой нож.

Из полотна сломанной пилы изобретатель вырубил рабочую часть тяпки. После этого приварил к ней рукоятку, сделанную из дюймовой трубы (длиной 120 – 150 мм) и слегка согнутой. В нее вставил деревянный черенок (длина колеблется от 1,3 до 1,5 м). Затем рационализатор сделал 3 варианта рыхлителя (лезвия представляют собой равнобедренный треугольник).

Моделью с малым лезвием (ширина пластинки 70 – 80, длина – 65 мм) удобно рыхлить почву и выпалывать сорняки в междурядьях, а кроме того, обрабатывать малинники и землянику. Малое лезвие можно использовать и для работы в парниках. Модель со средним лезвием (ширина 150 – 160 и высота – 100 мм) предназначена для ухода за кустами смородины, крыжовника, виноградной лозой, бахчевыми, огурцами и томатами. Модель с большим лезвием (с шириной основания треугольника 250 и длиной 130 – 140 мм) обрабатывают почву в приствольных кругах плодовых деревьев.

Народный умелец отмерил 12 см с одного конца стального прутка (длиной 400 и диаметром 9 – 10 мм) и в этой точке согнул его под углом 90°. Конец заострил с помощью напильника. С противоположной стороны, в 3 см от края стержня, он тоже согнул его под углом 90°, но в противоположную первому изгибу сторону. Из дерева твердых пород выстругал палку-рукоятку (высотой 1,2 – 1,5 м и диаметром 35 – 37 мм). Оба торца он закруглил. С одной стороны выточил в рукоятке желобок длиной 200 мм и глубина, должна совпадать с диаметром его средней части стержня. В конце желобка просверлил отверстие и вставил в него короткий изогнутый конец прутка. Рукоятку он опоясал хомутиком.

По сравнению с обычной тяпкой, время, затрачиваемое на обработку почвы доработанным инструментом, резко сокращается, а глубина рыхления увеличивается.

Чтобы рыхлить почву и уничтожать сорняки было удобнее, хорошо, если наклон лезвия тяпки меняется. Добиться такого универсализма от обычной тяпки, к сожалению, нельзя, зато можно «подладиться» под конкретный инструмент.

К середине рабочей части инструмента приваривают изогнутый стальной стержень. На некотором расстоянии от свободного конца просверливают 2 отверстия. В отрезок трубы диаметром 25 мм вставляют деревянную ручку. Снизу приваривают 2 небольшие квадратные «щечки» с 5 соосными отверстиями. Сами «щечки» отстоят друг от друга на расстоянии, равном толщине стержня. После этого, совместив проделанные в «щечках» отверстия, между ними вставляют стержень. Пропустив сквозь отверстия болт, можно менять положение лезвия. Болт является своеобразной осью, вокруг которой вращается режущая часть инструмента. Рабочей части тяпки придают нужное положение.
