Временный способ установки антенны на крышу с помощью магнитного основания имеет ряд очевидных преимуществ. Антенна может быть установлена в центре крыши, что обеспечивает круговую диаграмму направленности и не требует сверления отверстия. Однако такую антенну легко снять, а значит, легко и украсть.

Соединительный кабель от телефонного аппарата к антенне обычно выводится через дверь и может быть легко ею поврежден.

Есть еще один способ временной установки антенны – на боковое стекло. В этом случае кабель проходит внутри салона, и украсть такую антенну сложнее. И хотя диаграмма направленности будет хуже, качество связи вполне приемлемо. Существуют варианты крепления, позволяющие регулировать положение излучателя антенны по вертикали.

Кабель часто входит в комплект поставки антенны – обычно это неразъемное соединение. Исходная длина кабеля, как правило, составляет 3 м – при монтаже антенны его обрезают, вследствие чего приходится устанавливать разъем на конце кабеля, обращенном к телефону.

ВНИМАНИЕ, ВАЖНО!

Операцию обрезки кабеля нужно делать тщательно – неправильно установленный разъем способен нарушить работу всей системы.

Соединение кабеля с телефоном бывает прямым и опосредованным – через устройство громкой связи.

В первом случае кабель присоединяется через дополнительный разъем телефонного аппарата. Во втором – кабель присоединяется к устройству громкой связи, а телефон вставляется в гнездо этого устройства. Некоторые модели телефонов не имеют специального гнезда для внешней антенны, и поэтому их можно присоединять только через устройство громкой связи (иногда можно отсоединить штатную антенну и подсоединить кабель вместо нее, но это неудобно).

При соединении через устройство громкой связи можно устанавливать и использовать недорогие стационарные направленные антенны для мобильных телефонов в городах и селах, расположенных вокруг базовых станций операторов сотовой связи на удалении до 35 км (GSM-900), до 40–45 км (D-AMPS), до 55–60 км (CDMA), до 70 км (NMT-450) в зависимости от рельефа местности.

Сотовый телефон с внешней антенной с успехом заменит обычный и сможет помочь не только передать важные новости, но и вызвать экстренную помощь и спасти жизнь человеку в критической ситуации.

Логопериодические антенны – это один из типов антенн с неизменной формой диаграммы направленности и постоянным усилением в широком диапазоне частот.

У такой антенны во всем диапазоне частот обеспечивается хорошее согласование антенны с фидером. Логопериодическая антенна образована собирательной линией в виде двух параллельно расположенных труб, к которым поочередно, через один, крепятся вибраторы. Такие антенны можно часто увидеть на столбах с телефонными «раковинами», установленными повсеместно в сельской местности за последние три года (рис. 4.1).

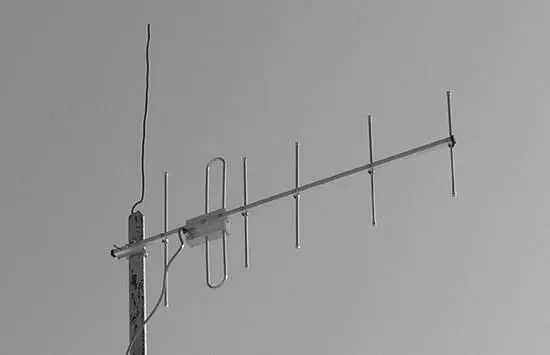

Рис. 4.1. Антенна сотовой связи для сельской местности

Рабочая полоса частот антенны со стороны нижней частоты зависит от размеров наиболее длинных вибраторов, а со стороны верхней частоты – от размеров наиболее коротких вибраторов. Усиление антенны определяется количеством вибраторов, каждый из которых является активным. Следовательно, задав полосу частот (размеры максимального и минимального вибраторов), можно получить достаточно высокий коэффициент усиления во всем диапазоне за счет увеличения количества вибраторов.

Логопериодические антенны хорошо работают в широкополосных системах связи: DAMPS, GSM-900, GSM-1800 и в относительно узкополосных, например, в системе с кодовым разделением каналов CDMA (ширина полосы частот 1,5 МГц). Они не требуют дополнительной настройки, поскольку все вибраторы являются активными и отстроены один относительно другого на постоянную величину, являющуюся характеристикой антенны.

К недостаткам этой антенны можно отнести ее более сложную конструкцию и повышенную трудоемкость в изготовлении по сравнению с антенной типа «волновой канал».

В системах сотовой связи стандартов GSM-900/1800 применяют логопериодические антенны с необходимым для каждого конкретного случая усилением. На границе зоны покрытия наиболее эффективны антенны типа «волновой канал», однако настройка этих антенн должна выполняться специалистом.
