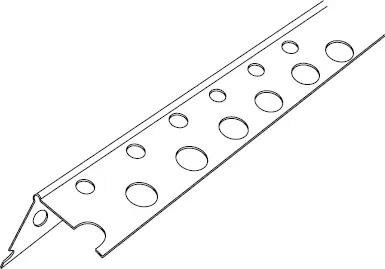

Рис. 3.3.Угловой профиль

При необходимости приобретаем гнутый арочный профиль радиусом изгиба от 50 см, изготовленный на основе потолочного основного профиля с сечением 60 × 27 мм, вкупе со специально подобранным крепежом и шпатлевкой для обработки криволинейной угловой кромки.

Стандартная толщина гарантированно качественного профиля составляет не менее 0,6 мм. Именно поэтому вашей конструкции будет гарантирована достаточная прочность. Прежде чем совершить покупку, просчитайте нужное вам количество стоек для металлокаркаса. Формула расчета такова: периметр стен (обойдите их с рулеткой, не вычитая ширину дверных и оконных проемов) разделите на шаг стоек (то есть на расстояние между стойками). Скорее всего, вы купите гипсокартонные листы шириной 1200 мм. Для листов такой стандартной ширины практикуется ширина шага между стойками в 0,6 м. Следовательно, цифру, полученную в результате замера периметра, делим на 0,6. Та цифра, которую вы получили, и будет количеством стоек. Если, например, шаг стоек – 0,4 м, то делим на 0,4.

Чтобы понять, сколько материала пойдет в отход или придется наращивать – из длины профиля вычтите высоту помещения. Не пугайтесь слова «отход» – вы сможете использовать обрезки профиля для окантовки дверных либо оконных проемов. Пригодятся они и для устройства усиливающих конструкцию поперечных креплений.

Для того чтобы сформировать каркас, понадобятся два направляющих профиля. Чтобы узнать, какой вам нужен размер профиля, полученный в результате замера периметр стен умножьте на 2, а затем разделите на цифру, соответствующую метражу профиля, который вы будете покупать. Это и есть метраж материала, нужного для выполнения облицовки. Остается вычесть из данного показателя размер проемов. Количество стоек и направляющих зависит от планировки вашего помещения и схемы конструкции.

Прямой подвес (металлическая сборка из спинки, крепящейся к стене или потолку, и перфорированных полок) необходим для крепления к подготовленному основанию стены по вертикали с шагом 1,5 м. На подвесы затем монтируются специальные профили, а уже к ним – гипсокартонные листы.

Прежде чем приступить к креплению направляющих профилей, с помощью красящего шнура отбиваем линии, по которым они будут располагаться. С помощью отвеса переносим разметку на потолок. В процессе разметки линий расположения вертикальных стоечных профилей и мест их крепления соблюдаем расстояние между стоечными профилями, соответствующее ширине купленных гипсокартонных листов. Пропорция такова: например, при ширине 1200 мм выдерживаем шаг 600 мм.

Отверстия под крепеж сверлим в намеченных точках заранее, выбрав диаметр сверла с победитовым наконечником соответственно диаметру пластмассовых дюбелей (рис. 3.4).

Рис. 3.4.Сверление в профиль отверстий под дюбель

Крепя к стенам прямые подвесы, наклеиваем на «подошвы» направляющих и стоечных профилей полиуретановую (либо пенорезиновую) ленту-уплотнитель (рис. 3.5). Это гарантирует хорошую звукоизоляцию.

Временно закрепляем направляющие профили вдоль линий разметки на полу и на потолке, просверлив отверстия под дюбели. Каждый профиль фиксируется как минимум тремя дюбелями. Крепление направляющих профилей к полу и потолку также осуществляется дюбель-гвоздями. Стоечные профили устанавливаются в направляющие с помощью шурупов либо же за счет просечек с отгибанием. Направляющие профили при этом служат основой для стоечных профилей. Вставляем направляющие профили в стоечные поочередно, загибая вокруг них концы прямого подвеса. Строгость вертикали проверяем уровнем до того, как полки профиля и подвес будут соединены шурупами-саморезами. Далее соединяем направляющие профили на потолке и полу со стоечными профилями, используя винты-саморезы (рис. 3.6–3.9). Только после окончательной подгонки каркаса можно приступать к разводке труб и электропроводки (для них в спинках стоечных профилей есть специальные отверстия).

Рис. 3.5.Наклейка уплотнительной ленты на профиль

Гипсокартонные листы крепятся к готовому каркасу с помощью шурупов-саморезов с шагом примерно 250 мм. В случае двухслойной облицовки увеличиваем расстояние между шурупами крепления первого слоя до 75 см.
