В. Котельников - Полы, арки и перегородки в современном доме

Если выкладывается конструкция толщиной менее 25 см, ее необходимо армировать. Для этого через каждые 4 ряда кладки по всей длине перегородки необходимо проложить металлическую проволоку толщиной до 6 мм или металлическую штукатурную сетку. Армирование нужно производить также в местах соприкосновения конструкции с другими перегородками и стенами. Через каждые 2–4 ряда необходимо связывать перегородочную конструкцию с несущей стеной с помощью забивания гвоздей или уголков (рис. 66).

Если в строящейся кирпичной перегородке планируется сооружение дверного проема, то необходимо заранее продумать его размеры, а также не забыть про перемычку над дверью (рис. 67) .

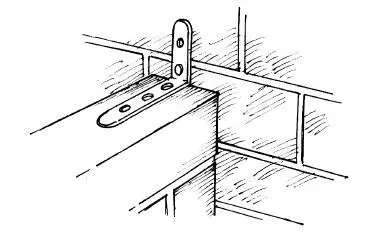

Рис. 66. Связывание перегородки со стеной с помощью уголка

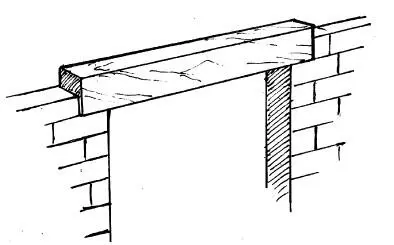

Рис. 67. Перемычка над дверью

Установка перемычки

Перемычкой называется участок перегородки, который принимает на себя тяжесть кирпичной кладки. Перемычки обеспечивают защиту от обвала и дополнительно являются связующим элементом конструкции, который повышает ее прочность.

По виду материалов перемычки делятся на кирпичные, железобетонные и металлические.

Кирпичные перемычки собираются в систему под названием «замок». Кладка происходит таким образом, что под весом перегородки ее элементы становятся надежной опорой. Они применяются для создания элементов перегородки.

Бетонные перемычки появились позже кирпичных. Но они требуют более сложной процедуры монтажа.

Наиболее просты в установке металлические перемычки. К тому же они выдерживают значительные нагрузки.

По методу укладки перемычки делятся на рядовые, клинчатые и арочные.

В том случае, если ширина проемов в перегородке составляет не более 2 м, используют перемычки из кирпича, выложенного рядами. При этом не следует забывать о закладывании арматуры с целью поддержания кирпичей в нижнем ряду. Если перемычки выкладываются рядами, необходимо следить за тем, чтобы они располагались строго горизонтально. Высота перемычки должна составлять примерно 5 рядов, а ее длина должна превышать проем на 50 см. Перемычки нужно выстраивать, используя дощатую опалубку толщиной 4–5 м. Раствор необходимо разровнять по опалубке таким образом, чтобы его слой по всей поверхности составлял около 2 см. Затем в раствор следует вдавить арматурные прутья. Этот слой будет находиться под начальным рядом кирпичной перемычки. Укрепление происходит с помощью стальных арматурных прутьев диаметром 6 мм (рис. 68). Расчет должен производиться следующим образом: по 2 прута на кирпич, но не меньше 3 прутов на целую перемычку. Именно благодаря прутам достигается прочность конструкции. Их концы следует вывести за границы проемов на 25 см и изогнуть в виде крюка.

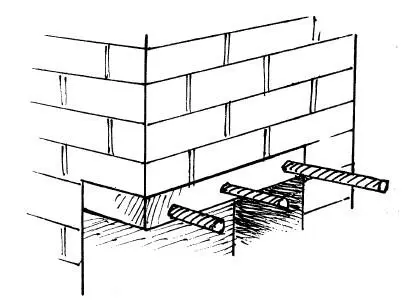

Рис. 68. Укрепление перемычки с помощью арматуры

Иногда для придания декоративного вида кирпичи выкладывают не рядами, а клиньями. Для перегородки в доме или квартире это не особенно важно, так как поверх все равно будет накладываться штукатурка. Такой способ в основном используют для фасадов, но редко он применяется для создания особого эффекта при возведении перегородки в стиле лофт. Во время такой выкладки кирпича образуются клинообразные швы толщиной 5 мм (внизу перемычки) и 25 мм (сверху от нее). Кирпич в таком случае выкладывают горизонтальными рядами по опалубке, которая поддерживается с помощью специальных конструкций. Перед устройством перемычки сначала необходимо возвести перегородку до ее уровня, параллельно сооружая ее опорную часть. Затем на опалубке следует отметить кирпичные ряды таким образом, чтобы их количество было нечетным. В таком случае ряды отсчитывают не вдоль, а поперек. Центральный (замковый) кирпичный ряд должен быть расположен вертикально.

Клинчатые перемычки обычно выстраивают одинаково с обоих краев, в направлении от опорной части к центральному кирпичу. Если ширина пролета составляет более 2 м, то клинчатый метод применять запрещено.

Арочные перемычки выстраивают в том же порядке, что и клинчатые. Швы должны располагаться перпендикулярно арке и внешней стороне перегородки. Они имеют форму клина, расширяясь вверху и сужаясь внизу.
