В. Котельников - Полы, арки и перегородки в современном доме

В зависимости от заданного плана трубу можно укладывать с шагом 300–750 мм. С помощью пластиковых хомутов трубу следует прикрепить к арматуре, а там, где находятся компенсационные швы, ее нужно поместить в гофрированную трубу. Существует несколько вариантов укладки контуров труб: по спирали, по спирали со смещенным центром и змейкой, а также двойной змейкой (рис. 15). Так как пол у наружных стен быстрее расходует тепло, то и шаг укладки возле них рекомендуется делать в 1,5 раза меньше, если общий шаг укладки не равен 10 мм (рис. 16, 17, 18). Расход трубы из расчета на 1 м 2при шаге в 200 мм составляет 5 м.

Рис. 15. Пример монтажа системы водяного теплого пола

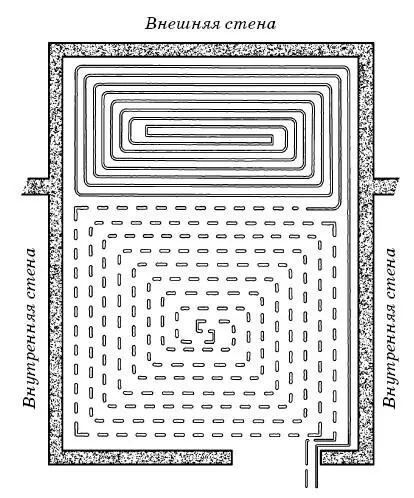

Рис. 16. Уменьшение шага укладки возле наружных стен

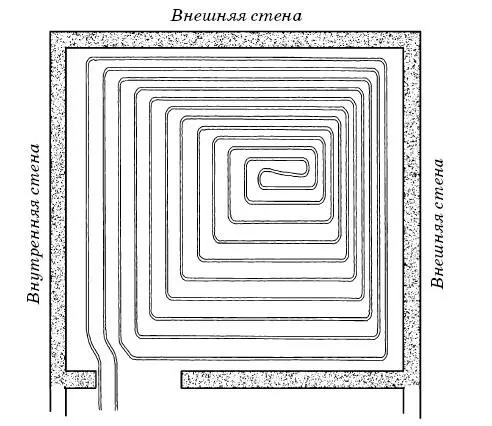

Рис. 17. Уменьшение шага укладки возле наружных стен (вариант 2)

Рис. 18. Уменьшение шага укладки возле наружных стен (вариант 3)

После завершения монтажных работ следует провести опрессовку теплых водяных полов. Она необходима для выявления возможных механических дефектов или повреждений, возникших во время установки системы.

Совет мастера

Водяной теплый пол легко установить в собственным доме или в новостройке, где это предусмотрено проектом. В других случаях может потребоваться согласование с ЖКХ и БТИ.

После проведения опрессовки можно приступать к заливке бетонной стяжки, при этом давление в системе в течение суток должно составлять 3–4 бар. Толщина стяжки должна быть не менее 50 мм.

После того как бетонная стяжка высохнет, необходимо переходить к монтажу чистового покрытия пола.

При монтаже полистирольной системы водяного теплого пола в пазы следует установить специальные алюминиевые пластины, с помощью которых фиксируются трубы контуров. Покрытие состоит из полистирольных плит 30 х 300 х 1000 мм с пазами. При таком способе монтажа укладка чистового покрытия не требует бетонной стяжки.

При укладке линолеума или керамической плитки сначала необходимо проложить плиты ГВЛВ толщиной не менее 10 мм.

Монтаж деревянной системы водяного теплого пола бывает двух типов: модульным и реечным. При работах по модульному типу применяют ДСП с предварительно подготовленными каналами для дальнейшего монтажа трубы, что необходимо для фиксации алюминиевых пластин и создания жесткой поверхности.

Совет мастера

Перед монтажом системы водяного теплого пола необходимо помнить, что для достижения желаемого эффекта понадобится дополнительная теплоизоляция. Потеря тепла не должна составлять больше 100 Вт/м 2пола. В противном случае нужна будет дополнительная или комбинированная система отопления (например, может потребоваться установка радиаторов).

Полосы необходимо укладывать в соответствии с проектной документацией. Обычно используют полосы шириной 130, 180, 280 мм в зависимости от шага трубы. Алюминиевые пластины обладают специальным профилем с защелками для трубы. Их размеры варьируются от 150 до 300 мм. Поверх пластин укладывают слой гипсоволокнистых плит. Но можно обойтись и без них, если в качестве чистового покрытия используется ламинат или паркет.

При реечном типе монтажа применяют полосы из досок толщиной 28 мм или ДСП, а алюминиевые пластины должны быть с шагом укладки 150, 200 и 300 мм.

Деревянный пол считается одним из самых популярных и традиционных видов покрытий. Так как он состоит из натуральных материалов, то и на бюджете для его создания не приходится экономить. Зато в доме всегда будет тепло и комфортно, ведь приятно ощущать естественную природную текстуру древесины. Деревянный пол обладает устойчивостью и прочностью к механическим нагрузкам. К тому же при необходимости можно легко заменить любой поврежденный элемент.
