Эти деревянные детали очень часто используются в столярно-плотницких работах: для крепления ручного инструмента, в конструкции натяжения, для укрепления и выравнивания стен, пола, крыш, оконных рам и пр. Клинья бывают двух форм: с одной обтесанной стороной и с двумя обтесанными сторонами. Изготавливаются они из древесины хвойных пород.

Шпонки бывают деревянными и металлическими. Они используются в качестве вставок в гнезда между двух балок и предназначены для увеличения их прочности. Помимо этого, крепление дополнительно снабжается стальными болтами, которые могут проходить через шпонку.

Деревянные шпонки бывают продольными, поперечными, продольными косыми, есть и шпонки с натяжкой. Они делаются из разных частей древесного ствола. У поперечных шпонок направление волокон перпендикулярно направлению волокон обеих балок, поэтому они используются реже, ведь сопротивление поперек волокон намного меньше, чем вдоль них. Продольные шпонки дают более прочное крепление, поскольку направление волокон такой шпонки совпадает с направлением волокон балок.

Гнезда под продольные косые шпонки должны быть выполнены с особой точностью и располагаться под утлом в 45 °C. Такие шпонки дают еще большую надежность крепления. Шпонки с натяжкой используются в том случае, если необходимо одновременно укрепить балку и усилить внутреннее натяжение. Тогда в гнездо между балками вбиваются сразу две шпонки клиновидной формы и забиваются они до упора.

Металлические шпонки бывают утапливаемыми, впрессованными, кольцевидными и квадратными. Утапливаемые шпонки используются для бокового крепления сразу нескольких деталей. Под шпонку выдалбливается гнездо, в нее устанавливается шпонка, а потом вся конструкция затягивается болтами. Под впрессованные шпонки тоже делается гнездо, в нем закрепляется шпонка, затем все закрывается другой половиной конструкции, после чего соединение фиксируется болтами.

Эти изделия чаще всего используются в столярно-плотницком деле, когда требуется простое металлическое крепление. Гвозди бывают разной толщины и длины. По совокупности этих данных они нумеруются. Также они разделяются на строительные, тарные, обойные, кровельные, штукатурные и др. Их головка бывает плоской или конической формы. Типов гвоздей очень много, все они предназначены для разных видов работ (рис. 19).

Совет мастера

В строительстве чаще всего используются ходовые гвозди, длина которых составляет 7-25 см, реже – тарные длиной 2,5–8 см.

Для крепления толя и рубероида при покрытии кровли и подобных случаях используются толевые гвозди с широкой головкой длиной 2, 2,5, 3,2 и 4 см.

При креплении драни к деревянным поверхностям применяются штукатурные гвозди длиной 2,5–4 см.

Для крепления ткани или другого материала к древесине (обивка дверей, мебели и т. п.) используются обойные гвозди длиной 0,8–2,5 см. Их шляпки бывают разной формы и с различным рисунком.

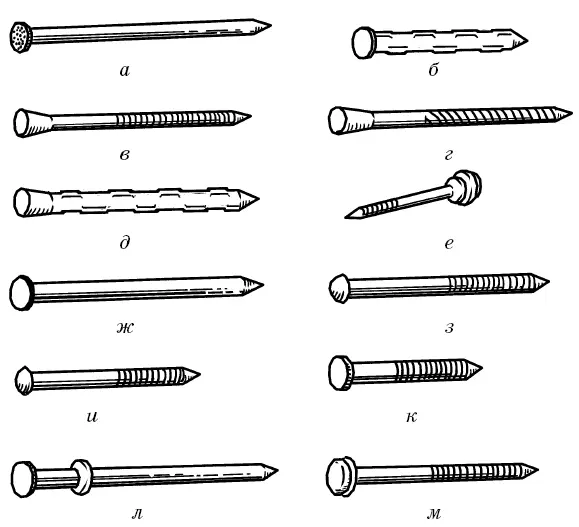

Рис. 19. Разновидности гвоздей: а – гвоздь прямой гладкий круглый или четырехгранный с простой или оцинкованной поверхностью (для столярно-плотницких работ); б – гвоздь кровельный круглый профилированный (для работ с картоном, толем и др.); в – гвоздь ребристый круглый с рифленой оцинкованной поверхностью (для соединений с большой нагрузкой на растяжение); г – гвоздь крученый с обычной или потайной головкой (для соединений с изменяющейся нагрузкой, например для закрепления досок пола); д – гвоздь с ребристой профилированной поверхностью; е – гвоздь круглый с ребристой поверхностью и увеличенной шляпкой в виде шайбы (для кровельных работ); ж – гвоздь стальной твердый (для работ с бетоном); з – гвоздь круглый кислотоупорный с ребристой поверхностью и со скругленной шляпкой (для крепления в местах с влажностью); и – гвоздь медный или бронзовый панельный с ребристой поверхностью и декоративной головкой (для крепления в местах с повышенной влажностью); к – гвоздь круглый с оцинкованной рифленой поверхностью и большой шляпкой (для работ с битумными плитами); л – гвоздь с двойной шляпкой (применяется там, где требуется его последующее удаление, например в опалубках); м – гвоздь кровельный круглый с оцинкованной рифленой поверхностью и скругленной головкой с уплотнителем
