Виктория Крейс - Крыши. Устройство и ремонт

При укладке плитки можно выпускать ниже, чем обрешетка, не более чем на 5 см. Если величина выпуска

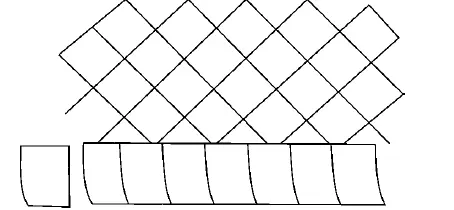

Рис. 54. Схема укладки простого карниза

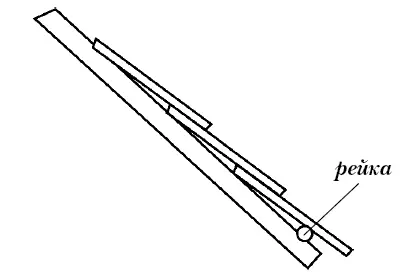

Для того чтобы плитки карниза не отставали от тех плиток, которые покрывают основную поверхность кровли, нужно установить горизонтальную рейку, закрепив ее на обрешетке (рис. 55).

Рис. 55. Схема закрепления карниза рейкой

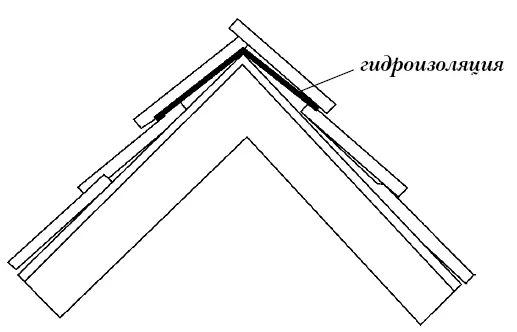

Гребень рекомендуется укладывать квадратными плитками размерами 25 х 25 см или 30 х х 30 см, а также прямоугольными плитками размером 20 х 30 см с одним срезанным или скругленным углом. При укладке гребня нужно делать напуск в 5 см с подветренной стороны. Под верхние плитки гребня уложить гидроизоляционный материал, который будет отводить воду, если она случайно попадет под плитки (рис. 56).

Рис. 56. Схема укладки гребня крыши

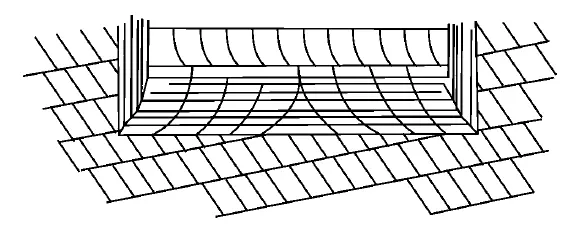

Для ребер крыши лучше всего подходит квадратная плитка с закругленными краями или прямоугольная плитка с одним закругленным краем. Ребра покрывают плиткой с двух сторон подобно тому, как укладывалась плитка на гребне. Необходимые отверстия на плитках для ребер должен делать по месту укладки мастер (рис. 57).

Рис. 57. Схема укладки плитки на ребра крыши

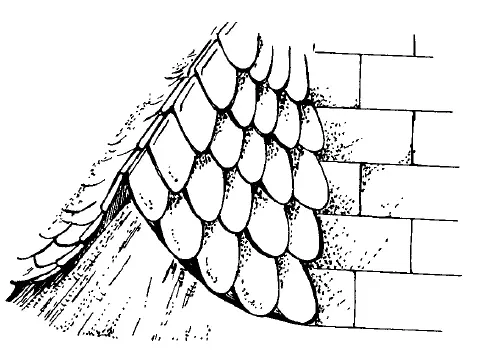

Обычно дымовые трубы и башенки оформляют с помощью вертикальных плиток-чешуек размером 16 х 22 см (рис. 58).

Рис. 58. Схема покрытия для труб и башенок

Кровля, выложенная сланцем, всегда уникальна. Плитки из сланца производят вручную, поэтому если проект крыши чем-то похож на крышу дома, расположенного поблизости, все равно будут заметны явные отличия. С помощью сланцевых плиток можно создать любой стиль дома – от классики до модерна.

Фальцевал кровля – это конструкция, сооруженная из металлических пластин, листов или рулонов, которые скреплены особым образом с помощью фальцев. Фальцем называют вид шва, который образуется при соединении двух соседних листов металлической кровли. Листы металла снабжены кромками специального профиля, они обеспечивают крепление без отверстий в листах кровли, поэтому кровельное покрытие не повреждается при монтаже и дальнейшей эксплуатации – это самый долговечный вид металлической кровли. Картины крепят в замок, а не внахлест, как при монтаже кровли из черепицы или других сборных покрытий. При скрытом способе крепления используют кляммеры, обжимая их вместе с замками. Этот способ соединения позволяет при минимальных затратах на монтаж закрывать большие площади кровли самой сложной конфигурации (рис. 59).

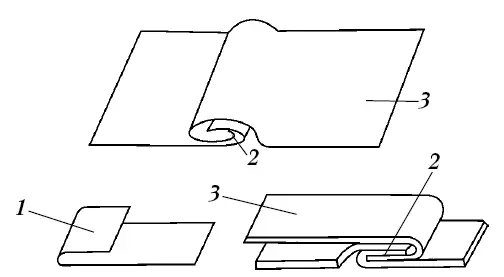

Рис. 59. Общий принцип фальцевого крепления:1) фальцевый загиб; 2) фальцевое соединение; 3) полотно

Фальцы бывают нескольких видов – лежачие и стоячие, одинарные и двойные (рис. 60).

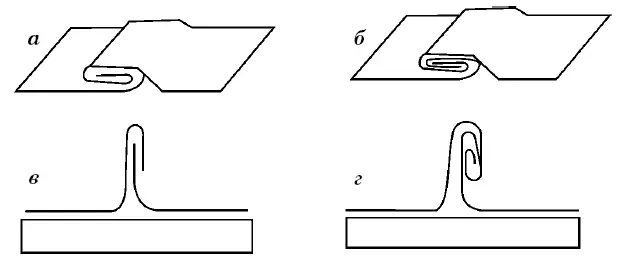

Рис. 60. Разные виды фальца: а) лежачий одинарный фальц; б) лежачий двойной фальц; в) стоячий одинарный фальц; г) стоячий двойной фальц

Двойной лежачий фальц надежнее, чем одинарный, здесь меньше вероятность проникания влаги под фальц или возможность расхождения листов со временем. Двойной стоячий фальц является самым герметичным и влагонепроницаемым. Он надежнее одинарного фальца, но сложнее в изготовлении.

Лежачими фальцами соединяют горизонтальные стыки, идущие поперек ската. Стоячими фальцами, заметно выступающими над плоскостью кровли, соединяют края металлических полос, идущие вдоль ската. Кровли, сооруженные по фальцевой технологии, имеют типичный рисунок, образованный продольно-поперечными швами (рис. 61).
