Кабелем называют одну или более изолированных жил (проводников), которые, как правило, заключены в металлическую или неметаллическую оболочку. В зависимости от условий эксплуатации поверх оболочки может быть защитный покров, в некоторых случаях даже бронированный.

Кабели и провода состоят из токопроводящих жил, изоляции, экранов, оболочки и наружных покровов. Неизолированные провода соответственно не имеют изоляции. Наличие или отсутствие экранов и наружных покровов зависит от назначения и условий эксплуатации кабелей и проводов.

Не существует единой буквенно-цифровой системы для обозначения кабелей и проводов, а есть лишь регламентированное ГОСТом техническое обозначение их конструктивных особенностей и материалов, из которых состоят элементы. При этом цифрами принято обозначать площадь поперечного сечения жил кабеля и их количество, а также назначение изделия. Буквы служат для указания материала изготовления и конструктивных особенностей кабелей и проводов (рис. 1.1).

♦ Если буква «А» стоит в начале маркировки кабельного изделия, то это указание на алюминиевые жилы, а если в середине маркировки, то – на алюминиевую оболочку.

♦ Буква «Б» в начале маркировки указывает на то, что данный провод относится к бортовым самолетным проводам, а в середине маркировки обозначает броню из стальных лент.

♦ Буква «В» указывает на наличие поливинилхлоридной (ПВХ) изоляции жил, оболочки, покрова.

♦ Буква «Г» в начале маркировки указывает на то, что данное кабельное изделие предназначено для горных работ, а в конце маркировки обозначает кабель без защитного покрова.

♦ Буквой «К» маркируются силовые кабели, а «Н» – негорючие.

♦ Буква «П» указывает на наличие полиэтиленовой изоляции жил, а «Р» – резиновой.

♦ Буква «Ц» обозначает пропитку составом, который не стекает при монтаже кабеля в вертикальной плоскости (подобная проблема существует для некоторых видов кабельной продукции, и их рекомендуется использовать только при монтаже в горизонтальной плоскости, иначе срок их службы невелик).

♦ Если в начале маркировки стоит буква «Ш», то перед нами шнур. В середине маркировки буква «Ш» обозначает наличие защитной оболочки в виде шланга, при этом маленькая буква, стоящая рядом, указывает, из какого материала данный шланг изготовлен.

♦ Буква «Э» в начале маркировки указывает на то, что данный кабель является силовым, предназначенным для особых шахтных условий, а в середине или в конце маркировки указывает на то, что этот кабель экранированный.

♦ Буквы «ОЖ» обозначают однопроволочную жилу.

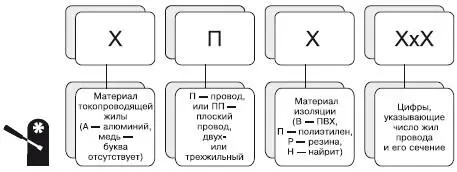

Рис. 1.1.Структура условного обозначения установочных проводов

Шнуром называют две или более изолированные гибкие или особо гибкие жилы (сечение каждой жилы не превышает 1,5 мм 2), которые скручены или уложены параллельно друг другу. На эти жилы в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия. Шнур используется для подключения потребителей электрического тока (бытовых приборов) к электрической сети.

Электропроводка служит для подвода и распределения электричества в помещении. По характеру расположения она подразделяется на наружную и внутреннюю.

Наружная электропроводка предназначена для подвода электроэнергии от воздушной линии к жилому зданию. Этот тип мы рассматривать не будем – ее прокладка является делом исключительно профессионалов и требует специфического оборудования.

Внутренняя электропроводка – это тот самый набор проводов и кабелей, которые обеспечивают наличие электроэнергии в каждой комнате нашей квартиры. Она подразделяется на открытую и скрытую. Иногда применяется еще один вид прокладки электропроводки – комбинированная электропроводка.

Открытая электропроводка – это провода и кабели, проложенные прямо по поверхности стен и потолков. В городских квартирах и коттеджах она практически не употребляется, несмотря на очевидные преимущества: легкость доступа для ремонтных и обслуживающих работ, для внесения различных изменений в схему электропроводки. Но открытая электропроводка не слишком эстетична, поэтому основная область применения, которая для нее еще осталась, – это дома в сельской местности.

Скрытая электропроводка – электропроводка, которая прокладывается внутри строительных конструкций здания, а также под слоем штукатурки.
