Примечание

Если вы начнете округлять полученные значения в сторону уменьшения (к примеру, до 40 А), то в результате приобретете автоматический выключатель, который не сможет обеспечить бесперебойную работу вашей электросети при запланированной нагрузке.

Думаете, уже можно заняться разметкой электропроводки? Еще нет: сейчас нужно решить вопрос с подводящим кабелем.

Подводящий кабель должен быть трехжильным (наличие заземления обязательно). Можно выбрать медные или алюминиевые кабели, но алюминиевые гораздо хуже по техническим характеристикам по сравнению с медными, так что выбор очевиден: медь. Медный кабель к тому же более долговечен.

Чтобы определить, какой именно кабель вам необходим, вы можете воспользоваться табл. 1.5, 1.6. Разумеется, расчеты сечения кабеля в них не абсолютно точные, но в качестве ориентира вполне подходят. Кроме того, следует учитывать, что выбор определенной площади сечения кабеля зависит еще и от того, какой будет проводка: открытой или закрытой.

Нижеприведенная табл. 1.6 будет наиболее полезна тем, кто интересуется прокладкой проводки в коттедже, частном доме, на даче, особенно если требуется еще и наружная прокладка кабеля от столба к дому.

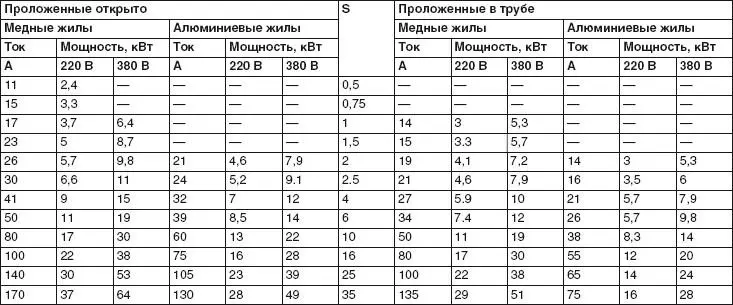

Таблица 1.5.Расчеты сечения кабеля

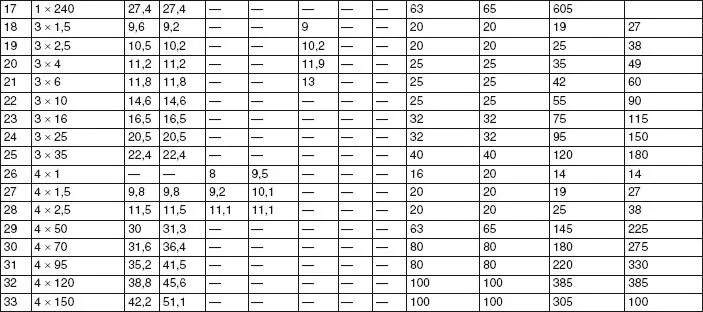

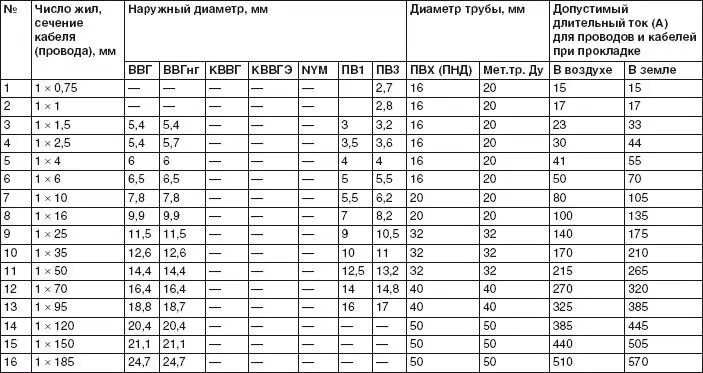

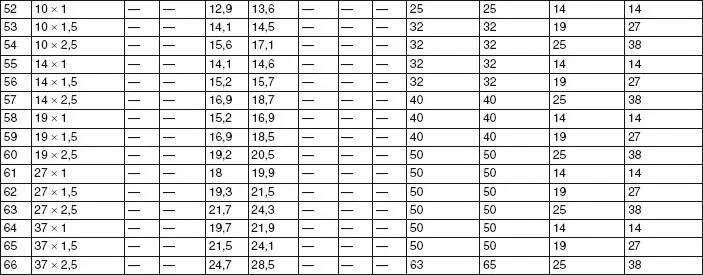

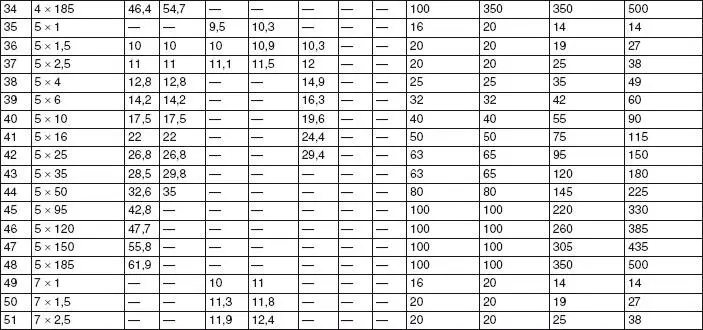

Таблица 1.6.Расчеты сечения кабеля

Если у вас частный дом (дача или коттедж), рассчитанный на несколько семей, каждая из которых имеет свой электросчетчик, то кроме обычной «квартирной» проводки потребуется еще прокладка специальных шин. Такие шины, изготовленные из меди, в многоквартирных городских домах прокладываются между этажами, это проводка от входа в дом до квартирного счетчика. Частный дом на несколько семей фактически является аналогом городского многоквартирного дома, так что принцип тот же. Из табл. 1.7–1.9 вы узнаете параметры, которым должна соответствовать шина.

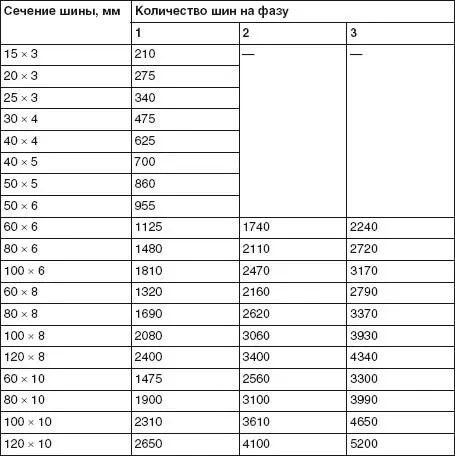

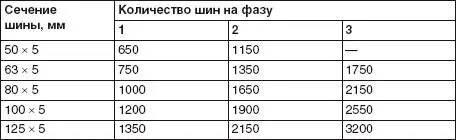

Таблица 1.7.Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ

Таблица 1.8.Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30

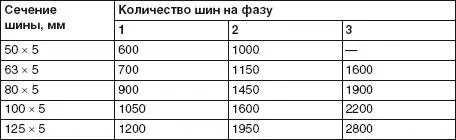

Таблица 1.9.Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31

Чтобы рассчитать сечение токопроводящей жилы кабеля, нужно сначала определить ток нагрузки по жилам кабеля для заданной мощности энергии, которая будет передаваться по данному кабелю.

Для переменного напряжения воспользуйтесь следующей формулой:

I = P / √3× U н,

где I – ток нагрузки по жилам кабеля;

P – заданная мощность энергии (суммарная мощность, необходимая для всех потребителей энергии);

U н– номинальное линейное напряжение.

Для постоянного напряжения воспользуйтесь следующей формулой:

I = P /U н,

где I – ток нагрузки по жилам кабеля;

P – заданная мощность энергии (суммарная мощность, необходимая для всех потребителей энергии);

U н– номинальное линейное напряжение.

Воспользуйтесь табл. 1.10, чтобы предварительно выбрать сечение жилы кабеля.

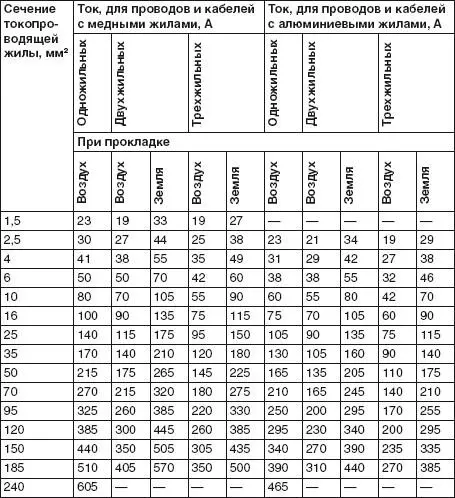

Таблица 1.10.Сечение токопроводящей жилы кабеля

Рассмотрим, как читать данные таблицы. Например, нужно выбрать и проложить кабель от дома до бани. Сначала выбираем необходимый кабель.

Теперь можно рассчитать полное сечение токопроводящей жилы кабеля по следующей формуле:

Q П = Q Н / η

где Q П – полное сечение токопроводящей жилы кабеля;
