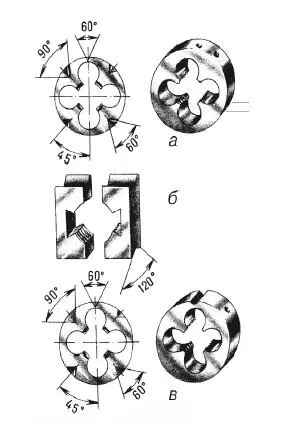

Рис. 1.37. Плашки:

а – круглые цельные (лерки); б – раздвижная (призматическая); в – круглые разрезные

Плашка(рис. 1.37) –инструмент для нарезания наружной резьбы на металлических деталях (болтах, шпильках и пр.). Он сложнее, чем метчик. Лерки нарезают наружную резьбу диаметром до 52 мм за один проход; раздвижные (призматические) нарезают резьбу за несколько «шагов» при постепенном сдвигании полуплашек; круглые разрезные плашки позволяют регулировать диаметр (ОД—0,25 мм). Плашку в плашкодержателе зажимают установочными винтами.

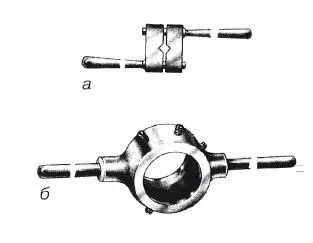

Вороток(а) и плашкодержатель(б) – на рис. 1.38. Эти инструменты-приспособления служат для крепления и вращения вручную метчиков, нарезных плашек и пр. для нарезания резьбы.

Рис. 1.38

Бывают универсальные воротки: их губки можно переставлять для зажима квадратных головок различного размера.

Рубанокнеобходим для состругивания излишков древесины (толщиной 3–4 мм) и получения ровных гладких поверхностей. На рис. 1.39 вы видите одинарный металлический рубанок: он предназначен для строгания преимущественно ровной прямослойной древесины.

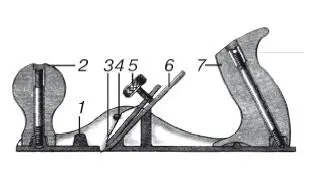

Рис. 1.39. Одинарный металлический рубанок:

1 – корпус; 2—рукоятка (передняя ручка); 3 – прижим; 4 —упорный стержень; 5 – прижимной винт; 6 – нож; 7—ручка (задняя)

Рубанок с двойным ножом (рис. 1.40, а) служит для обработки предварительно обструганной поверхности, а также первичного строгания древесины с пороками. Разновидность этого рубанка – шлифтик на рис. 1.40, б – отличается укороченной колодкой «лодочка» и увеличенным (до 60°) углом резания.

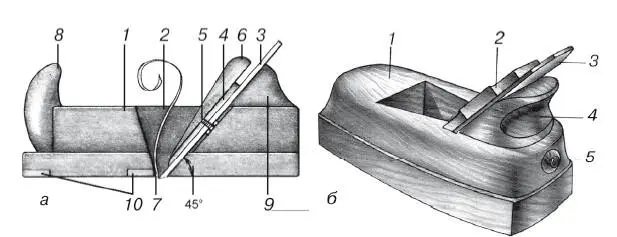

Рис. 1.40. Рубанок с двойным ножом(а) и шлифтик(б):

а: 1 – колодка; 2 – леток; 3—нож; 4—стружколом;5— винт (крепление стружколома); 6— клин; 7— пробка; 8—рог; 9—упор; 10—вставки из твердой древесины; б: 1 – колодка; 2 – клин; 3 – двойной нож; 4 – упор;5 – пробка

Двойная режущая деталь рубанка состоит из основного ножа и фальшивого, иначе – стружколома, который бывает плоским или выпуклым («горбатиком»). Между тем его роль значительна: стружколом не только надламывает срезанную стружку, чтобы быстрее вытолкнуть ее из летка, но и регулирует ее толщину. Чем стружка тоньше, тем чище поверхность изделия.

Рис. 1.41. Шерхебель:

1 – корпус; 2 – передняя ручка; 3 – прижим; 4 – винты для регулировки положения ножа; 5—задняя ручка;6—нож

Покажем читателю иные разновидности рубанка.

Назначение шерхебеля (рис. 1.41) – первичное грубое состругивание (обдирка) за один проход излишков древесины толщиной 3–5 мм.

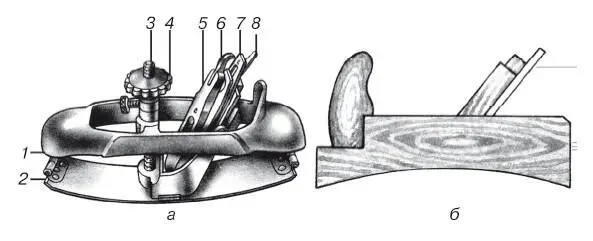

Рис. 1.42. Рубанок-горбач (а) и деревянный шпунтубель (б):

а: 1 – основная колодка; 2 – клин; 3 – нож; 4 – винт; 5 – гайка; 6 – дополнительная колодка (упорная планка); б: 1 – подошва; 2 – колодка; 3 – винт регулировки кривизны подошвы; 4 – гайка-регулятор кривизны подошвы; 5 – прижим; 6 – защелка; 7 – нож; 8 – вилка крепления ножа

Универсальный металлический рубанок-горбач (рис. 1.42, а), шпунтубель (рис. 1.42, б) – служат для профильной обработки вогнутых и выпуклых поверхностей ( шпунтубель – для выборки пазов на кромках и пластинах деталей).

Для строгания мелких заготовок или труднодоступных мест часто используются малогабаритные рубанки типа «Малютка». Косое лезвие и меньший угол резания (до 12–20°) у ножа торцевого рубанка – для обработки торцов изделий, небольших криволинейных поверхностей и т. п. Редко, но используются в хозяйственно-бытовых (а в основном в профессиональных) работах: медведка (для грубого строгания больших поверхностей – бревен, досок наружной обшивки дома, половых и потолочных досок), зензубель (делает выборку четвертей, фальцев, их зачистку), галтель (вырезка желобов с разными радиусами закругления). Цинубель – очень интересный инструмент. Если его «собратья» стараются сделать поверхность гладкой, то нож цинубеля имеет мелкие зубья, которые нарочно процарапывают обрабатываемую поверхность (рис. 1.43). Для чего? Для подготовки участков под облицовку, склеивание (шероховатость здесь необходима). Ручка цинубеля обычно представляет собой рог.
