Юрий Берков - Мой подводный мир

После войны Кусто и его товарищам удалось снарядить экспедицию на судне Калипсо. Летом 1952 г. их экспедиции повезло. Обследуя дно в окрестностях Марселя, один из водолазов случайно обнаружил на дне какие-то горшки. Это были амфоры – сосуды, в которых древние греки хранили вино и масло. Оказалось, что водолазы нашли древнегреческое судно, пролежавшее на дне две тысячи лет. Его полностью засосало илом. Чтобы освободить находку из песчаного плена, пришлось размывать ил водой, для чего была установлена специальная насосная станция. Насосы под большим напором подавали воду в шланги, направляемые водолазами. В результате упорного труда ил был размыт, и множество амфор и других очень интересных находок было поднято на поверхность.

Известная по фильму «Голубой континент» итальянская экспедиция в Красном море поставила целью изучение хищных рыб, которыми это море особенно богато. В общей сложности водолазы провели под водой 10000 часов, погружаясь на глубины 40 – 50 м. Они изучали повадки рыб, исем мире по фильму «В мире безмолвия». Невольно вспоминаются слова одного из первых энтузиастов подводных путешествий Вильяма Биби: «Читатель, искренно советую тебе: если у тебя есть хоть малейшая возможность, добудь себе водолазное снаряжение, купи его, займи у кого-нибудь, ну хоть укради, если на то пошло, и опустись на дно океана, чтобы хоть раз в жизни собственными глазами увидеть эту картину»…

На рисунке 1 показано устройство акваланга, а его принципиальная схема на рис. 2. Необходимый запас воздуха под давлением 150 – 200 кг/см 2 накачивают в баллоны (например, емкостью 7 л каждый). Зарядка баллонов производится через специальный штуцер и невозвратный клапан. При открытии запорного клапана воздух из баллонов поступает в редукционный клапан, снижающий его давление до 7 атм. Давление за редукционным клапаном можно изменять, регулируя затяжку его пружины. Далее воздух поступает в дыхательный автомат (иногда его называют «лёгочный автомат»), который на любой глубине уравновешивает давление вдыхаемого воздуха с давлением воды. Дыхательный автомат как бы дублирует работу легких. При вдохе во внутренней полости автомата давление понижается, и наружные стенки «легких» прогибаются, нажимая на рычаги, открывающие клапан, и в легкие поступает новая порция воздуха; по достижении в них давления, равного внешнему, стенки мембраны выпрямляются и клапан закрывается.

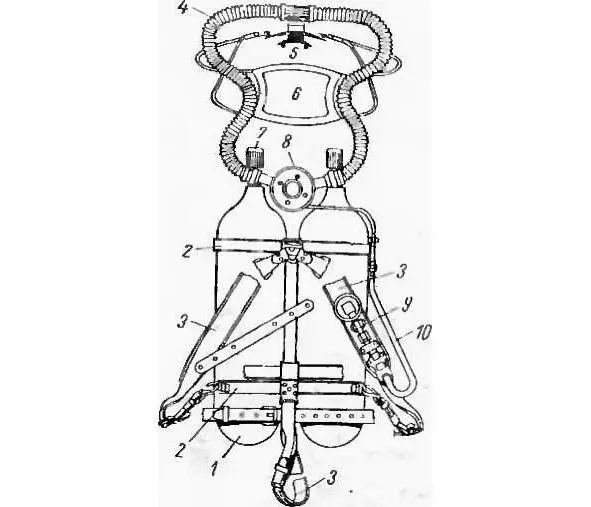

Рис. 1. Общий вид аппарата ABM I

1 – стальные баллоны со сжатым до 150 атм воздухом; 2 - бугель крепления баллонов; 3 – ремнн; 4 – шланги; 5 – загубник; 6 – наголовник для удержания загубника; 7 – запорные вентили баллонов; 8 — дыхательный автомат с редуктором; 9 – манометр, показывающий давление в баллонах; 10 – гибкий шланг подачи воздуха на манометр.

При выдохе воздуха давление в автомате выше наружного и клапан впуска закрыт.

Из дыхательного (или лёгочного) автомата вдыхаемый воздух поступает в тройник – клапанную коробку. Выдыхаемый воздух через невозвратный клапан выдоха, выходит наружу. Третий патрубок тройника имеет трубку, с помощью которой, плавая у поверхности, можно дышать атмосферным воздухом, не расходуя воздуха из баллонов. Для перехода на атмосферный воздух имеется специальный переключатель.

Впрочем, имеются и другие конструкции аквалангов; объем и количество воздушных баллонов также могут быть разными. Существуют, например, акваланги с одним или тремя баллонами. Давление в баллонах тоже разное. Есть баллоны на 150 и 200 атм . В последнее время появились баллоны на 300 и 400 атм .

Рис. 2. Принципиальная схема аппарата АВМ-1м.

1 – вентиль; 2 и 12 – пружине; 3 — резиновый клапан выдоха; 4 и 6 – рычаг; 5 и 8 – мембрана; 7 – дыхательный автомат; 9 — винт; 10 — оси 11 – шток автомата; 13 – толкатель; 14 – клапан.

Маски также бывают различного типа: иногда герметизируют только область глаз (очки) причем на нос ставят зажим. Или герметизируют глаза и нос (полумаска), а вдох осуществляют через загубник. Имеются маски, полностью закрывающие лицо (полнолицевые с загубником или обтюратором для дыхания). Тогда к маске прикрепляется клапанная коробка. Но при всем разнообразии конструкций аквалангов сохраняется дыхательный автомат, или «подводные легкие», давшие название всему аппарату.
