Конструкции ПВХ-окон предполагают различные варианты размещения створок по отношению к оконной раме. Наружные стороны рамы и створки могут находиться как в одной плоскости, так и с определенным смещением. Во втором случае створку смещают внутрь помещения.

Оконные системы из ПВХ-профиля бывают разными по конструкции, что определяется видом используемого профиля и производителем. Схематично оконная система, изготовленная из ПВХ-профиля, представлена на рис. 64.

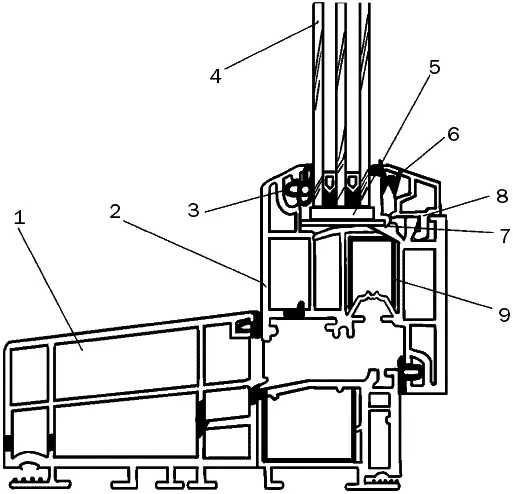

Рис. 64. Общий вид оконной системы из ПВХ: 1 – коробка; 2 – створка; 3 – уплотнитель; 4 – стеклопакет; 5 – опорная подкладка; 6 – уплотняющая прокладка; 7 – базовая подкладка; 8 – штапик; 9 – усилительный вкладыш

ПВХ-окна в поперечном сечении отличаются сложным профилем, наличие которого продиктовано необходимостью увеличения жесткости как переплетов, так и створок. Окна из ПВХ-профиля имеют целый ряд положительных качеств, важнейшими из которых являются следующие:

1) не горят и не поддерживают горение;

2) не требуют особого ухода;

3) имеют сравнительно небольшой вес оконного блока;

4) позволяют максимально точно подогнать детали рам;

5)экологичны;

6) устойчивы к природно-климатическому воздействию и кислотным дождям.

Среди недостатков необходимо отметить такие:

1) в случае повреждения чаще всего приходится менять весь блок;

2) отсутствие системы утилизации не подлежащих эксплуатации окон.

Качество окон из ПВХ-профиля зависит от качества комплектующих окна, качества сборки, качества монтажа.

Прежде чем приобретать окно из ПВХ-профиля, следует убедиться в наличии сертификата на все составляющие – профили, стекло, герметик и фурнитуру.

Попутно о терминах

Архитектура представляет собой искусство проектирования и строительства зданий и сооружений.

Конструктивно и с точки зрения дизайна окна из ПВХ-профиля не отличаются от обычных деревянных окон. Но изготавливаются все элементы окна из полых многокамерных пластиковых профилей, внутренние камеры которых заполнены воздухом, который значительно повышает теплоизоляционные свойства готовой оконной системы.

Более всего распространены трехкамерные профили, но встречаются и многокамерные. Толщина внешних стенок профиля – 3 ± 0,2 мм.

Количество камер, как и их расположение и размеры, определяется путем технического расчета, поскольку каждая из них выполняет конкретную функцию.

В профиле имеются дополнительные пазы, которые предназначены для установки штапиков, фурнитуры, дополнительных деталей.

Кроме небольших камер, профиль имеет основную камеру, где устанавливается усилительный вкладыш, который противостоит температурным и механическим повреждениям, деформациям.

Возникновение последних возможно вследствие низкого модуля упругости ПВХ. Вкладыш изготавливается из оцинкованной стали и крепится с помощью либо винтов, либо клейкой ленты. Если детали имеют длину более 700–800 мм, усилительный вкладыш устанавливается обязательно.

Стенки профилей рамы и створок оснащены специальной дренажной системой для отведения воды, которая собирается на дне фальца стеклопакета при сильном дожде, особенно если окно открыто. (Кроме того, эта система предназначена и для выравнивания разницы давления.) Через дренажные отверстия вода стекает в дренажную камеру и выводится наружу.

В профиле устроены и дюбельные камеры, где крепится фурнитура, соединяющая раму и створки. Необходимость в таких камерах продиктована тем, что винты крепления для большей надежности должны пройти не менее чем через две стенки, при этом толщина стенок, как минимум, равна 5 мм. В створке для крепления фурнитуры имеется особый паз. Такой же паз предусмотрен и для установки штапика в створке и раме. На штапике, в свою очередь, есть паз для установки уплотнителя, который плотно прижимает стеклопакет, чем улучшает тепло– и шумоизоляционные свойства оконной системы.

Уплотнители в виде уплотняющей прокладки или уплотняющего профиля устанавливают и в створке для крепления стекла или стеклопакета с другой стороны. Уплотнитель предусмотрен и между створками и рамой, это обеспечивает более надежное прилегание и уплотнение. Возможны различные варианты уплотнения плоскости между створкой и рамой:

1) наружное уплотнение в раме и внутреннее – в створке;
