Последний способ рассмотрим более подробно. Прокладки, имеющие на срезе форму буквы П, надевают на стекло. Чтобы прокладка по углам не отходила, в этих местах вырезают треугольники. Прокладки состыковывают вверху или по бокам (для большей прочности их можно приклеить или стыки скрепить скобками). Необходимость зазора по периметру сохраняется (не менее 3 мм). Вставив стекло, его фиксируют штапиками к переплету гвоздиками или шурупами.

Если прокладка слегка выступила, излишек необходимо срезать. Весь процесс представлен на рис. 14.

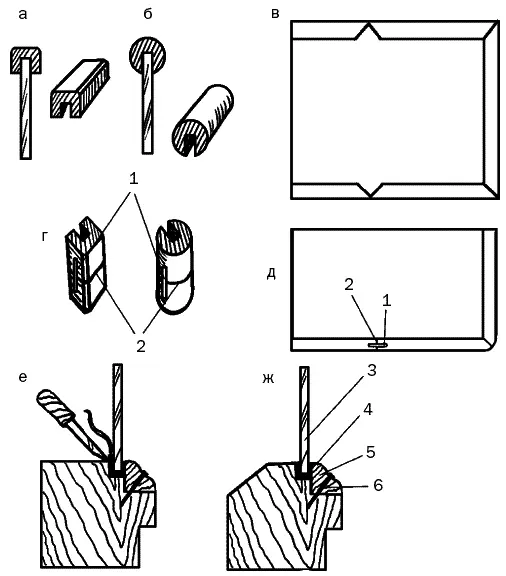

Рис. 14. Остекление с помощью эластичных прокладок: а – прямоугольная; б – трубчатая; в – вырезы в прокладке для сопряжения угла; г – крепление стыков прокладок; д – положение стыка на стекле; е – срезание лишней прокладки; ж – вставленное стекло: 1 – скоба; 2 – стыки; 3 – стекло; 4 – прокладка; 5 – штапик; 6 – шуруп

Иногда возникает необходимость вставить составное стекло. Его можно составлять и по вертикали, и по горизонтали.

Чаще всего стекла вставляют внахлестку, ширина напуска должна быть не более 20 мм. Методика работы такова.

В первую очередь вставляют нижнее стекло, потом верхнее, которое закрепляют, как минимум, двумя скобками и с двух сторон покрывают замазкой. При большом переплете скобок должно быть не меньше четырех. Скобки можно заменить шпильками. Скобки изготавливают из оцинкованной стали, шириной примерно 10–15 мм.

Второй способ, при котором стекла стыкуются впритык, кажется более эстетичным, поскольку шов практически незаметен. Стекла при этом должны быть одной толщины. На кромку одного из них наносят замазку и, установив стекла, прижимают друг к другу. После чего срезают замазку, а стекло вытирают. Благодаря такой предусмотрительности дуть из окна не будет. Замазку можно заменить густотертыми белилами. Это сделает шов еще менее заметным.

Составное стекло нужно для надежности фиксировать чаще, вбив с двух сторон под кромку верхнего стекла гвозди. Закрепив стекло шпильками, обмазав фальцы замазкой или установив штапики, стыки промазывают, а слой замазки заглаживают. Все описанное наглядно показано на рис. 15.

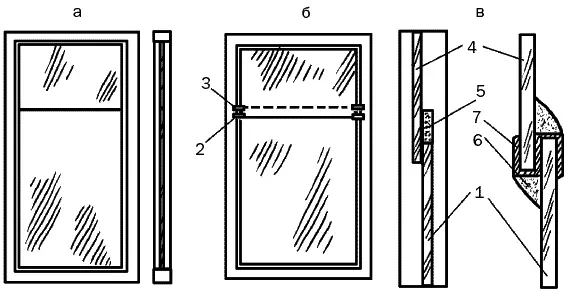

Рис. 15. Остекление составным стеклом: а – впритык; б – внахлестку; в – детали стыка; 1 – нижнее стекло; 2 – шпильки под верхнее стекло; 3 – шпилька для верхнего стекла; 4 – верхнее стекло; 5 – постельная замазка под верхнее стекло; 6 – замазка на стыках; 7 – скоба

Можно попробовать самому остеклить металлический переплет . Методика и последовательность работы остаются те же, что и способы, – на двойной замазке или эластичных прокладках. Крепеж отличается от того, что использовался при остеклении деревянной рамы. Для фиксации стекол применяют кляммеры и пружинки, изготовленные из кровельной стали, штыри и раскладки (штапики) (рис. 16).

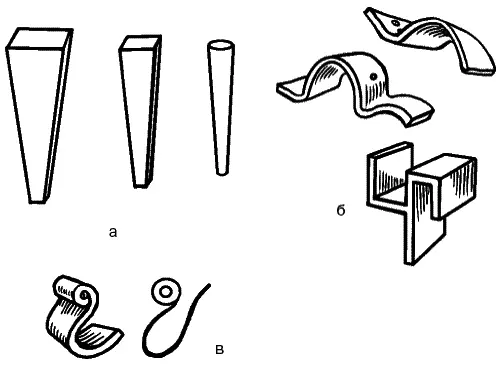

Рис. 16. Крепеж для остекления металлического переплета: а – штыри; б – кляммеры; в – пружинки

Штыри имеют конусообразную форму и выполняются из мягкой стали круглого или квадратного сечения, длиной 20–25 мм, толщиной 4–6 мм.

На штапики идет угловая сталь или алюминиевый профиль.

Рассмотрим способ остекления на двойной замазке . Стекло фиксируют штырями, для чего вынимают их из горбыльков. На фальцы наносят слой постельной замазки, кладут стекло, прижимают. В отверстия горбыльков вставляют штыри, осторожно вбивая их на место. После этого наносят слой замазки так, как было описано выше.

При остеклении можно воспользоваться кляммерами и пружинками. Первые три операции проходят без изменений. Как только будут вставлены штыри, на них надевают кляммеры или пружинки, концы штырей расклепывают. Затем кладут слой замазки, чтобы весь крепеж оказался внутри ее. Это предохранит детали от ржавления.

Вместо описанных способов можно прибегнуть к клиновым зажимам, которые, как и штыри, изготавливают из оцинкованной стали толщиной 0,5–+0,7 мм. Зажим – это клин с упором и двумя отогнутыми лапками. Работа осуществляется так (рис. 17).

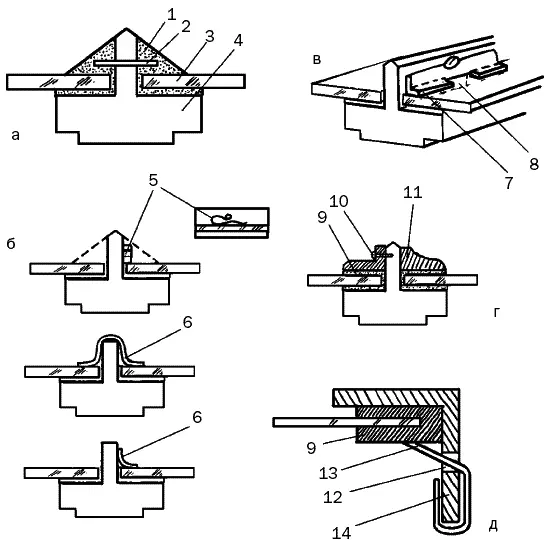

Рис. 17. Остекление металлического переплета: а – закрепление стекла штырями; б – закрепление стекла пружинками и кляммерами; 1 – замазка; 2 – штырь; 3 – стекло; 4 – горбыльки; 5 – пружинка; 6 – кляммеры; в – фиксация стекла клиновыми зажимами; г – фиксация стекла эластичными прокладками и металлическим штапиками на винтах; д – фиксация стекла эластичными прокладками и стальными шпильками; 7 – лапка; 8 – упор; 9 – эластичные прокладки; 10 – винты; 11 – металлический штапик; 12 – отверстие в уголке; 13 – стальная шпилька; 14 – стальной уголок переплета
