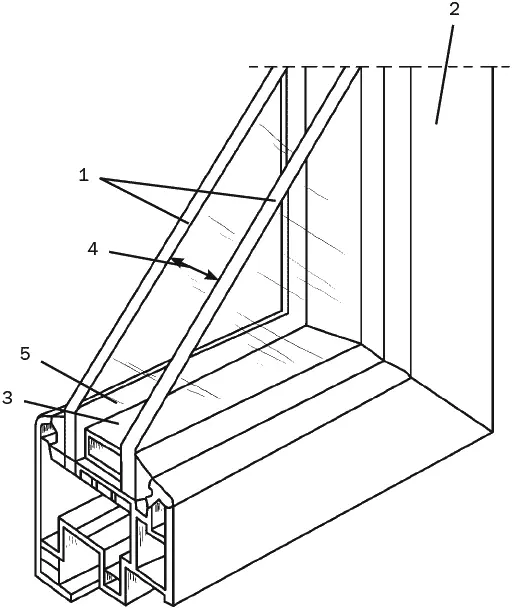

Рис. 33. Конструкция стеклопакета: 1 – стекло; 2 – переплет; 3 – профиль-распорка; 4 – воздушная прослойка; 5 – влаговпитывающий материал

В стеклопакетах предусмотрена установка 2 и более стеклянных полотен, герметично скрепленных между собой. Друг от друга их отделяет воздушный слой. В зависимости от того, каким способом соединены стекла, стеклопакеты разделяют на паяные, клееные и сварные.

Особенно высокими характеристиками долговечности и надежности обладают клееные стеклопакеты. Их воздушная прослойка образуется из обезвоженного воздуха. Вследствие этого подобные конструкции имеют достаточно высокие теплосберегающие показатели. А благодаря герметичности камер подобные оконные блоки являются также эффективными влаго– и пыле-изоляторами. Такое качество позволяет сохранить первоначальную степень светопрозрачности встроенных в блок стеклянных листов.

Воздушные слои, предусмотренные внутри камер стеклопакета, могут иметь различную толщину. Ее величина может варьироваться от 1,2 до 2 см. Чтобы обеспечить герметичность камер и предотвратить выход из них воздуха, для закрепления конструкционных элементов применяют глубокие профили, выполненные из алюминия. Образующиеся между ними зазоры заполняют специальной мастикой, мягкая и пластичная консистенция которой сохраняется в течение всего срока эксплуатации оконного блока.

Сопротивление теплопередаче двухслойных стеклопакетов с переплетами из древесины составляет 0,36 м 2°С/Вт. Двухслойный стеклопакет с одинарным остеклением и разделенными деревянными переплетами имеет сопротивление теплопередаче, равное 0,53 м 2°С/Вт.

Наивысшую степень теплозащиты способен обеспечить двойной стеклопакет. Его показатель сопротивления теплопередаче достигает 0,67 м 2°С/Вт. Он соответствует величине сопротивления теплопередаче, оказываемой кладкой из глиняного кирпича, толщина которой составляет 1,5 кирпича.

В последнее время разработаны особые стеклопакеты, которые не только позволяют не ухудшить микроклиматические условия в помещениях, но и рассчитаны на повышение температуры внутренней поверхности остекления. При необходимости защитить оконный блок от воздействия солнечных лучей устанавливают стекла, обладающие теплоотражающими и теплопоглощающими свойствами. Кроме того, с той же целью применяют стекла, имеющие нейтральную окраску.

Одним из характерных свойств теплопоглощающих стеклянных полотен является их способность нагреваться под действием тепла. Было установлено, что при попадании на стекло солнечных лучей его температура повышается настолько, что средняя разница между нею и температурой наружного воздуха составляет 20– 40° C. Это может привести к термической деформации стеклянных полотен.

Для предотвращения подобного явления стеклопакеты снабжают специальными прокладками, которые компенсируют указанную разницу между температурными показателями. Помимо этого, в конструкциях с двойным остеклением из теплопоглощающих стеклянных листов формируют наружные ряды.

Теплотехнические параметры оконного блока указанной конструкции можно улучшить, предусмотрев во внутреннем ряду теплоотражающие стеклянные полотна. Это позволит уменьшить объемы тепловых потерь через окно в холодное время года. Кроме того, такая конструкция обеспечит повышение температуры внутренней поверхности остекления оконного блока.

В настоящее время выпускают теплопоглощающие стеклянные полотна, на поверхности которых имеется пленка, выполненная из оксидов свинца либо окисно-оловянно-сурьмяного состава. На стекло ее наносят путем напыления или электрохимическим способом. Существует и иная методика придания теплопоглощающих качеств стеклу. Для этого в исходную массу на производстве вводят специальный компонент (оксид меди, железа или цинка).

Следует отметить, что светопропускающие характеристики стекла не уменьшаются вследствие придания ему теплопоглощающих качеств. Теплопоглощающие стеклянные полотна способны пропускать световые лучи и задерживать инфракрасные.

Как уже было сказано выше, для изготовления теплоотражающего стеклянного полотна используется главным образом способ нанесения специальной защитной сверхтонкой оксидно-металлической или металлической пленки. Помимо этого, выпускаются стекла, обладающие теплоотражающим свойством и имеющие покрытие, выполненное на основе алюминия, золота, серебра, меди и т. п. Наиболее эффективными (и, нужно отметить, дорогостоящими) признаны теплоотражающие стеклянные полотна с пленочным покрытием, выполненным из золота.
