Илья Мельников - Лозоплетение. Отделка мебели

Примерный состав порозаполнителя (% по массе):

олифа натуральная – 35;

уайт-спирит – 4,5

керосин – 3

5% водный раствор буры – 5;

трепел (наполнитель) – 52,5.

Водный раствор буры служит эмульгатором состава, керосин служит для лучшего удаления излишков порозаполнителя.

Масляные порозаполнители пригодны под шелллачные и нитроцеллюлозные лаки, лаки кислотного отверждения и непригодны под парафиносодержащие полиэфирные лаки. Их основной недостаток – длительное время высыхания – более двух часов и дефицитность пленкообразователя – натуральной олифы.

Порозаполнитель наносят поролоновой губкой. При нанесении порозаполнителя производят его втирание равномерно по всей поверхности, затем излишки удаляют, тщательно протирая поверхность мешковиной поперек волокон древесины.

Шпатлевание – это выравнивание поверхности древесины шпатлевками в процессе непрозначной отделки. Шпатлевки являются смесью пигментов, минеральных наполнителей и связующих веществ. Наполнителями в шпатлевках служат барий, кремнезем, мел, тальк, каолин и др. В качестве связующих используют лаки, клеи, олифы.

Шпатлевки подразделяются на густые, предназначенные для заполнения местных углублений, трещин, сколов, и жидкие, применяемые для сплошного выравнивания поверхности при сплошной шпатлевке. Шпатлевки должны быть однородными по консистенции, обладать хорошей адгезией как к древесине, так и к последующим слоям лакокрасочного покрытия, легко наноситься вручную (шпателем) или распылением, образуя ровное покрытие, которое не подвергается растрескиванию и значительной усадке, быть водостойкими и легко шлифоваться.

В производстве мебели и других изделий наибольшее распространение получили быстросохнущие нитроцеллюлозные шпатлевки и другие. Они содержат около 70% сухих веществ, применяются для заделки мелких дефектов и сплошного шпатлевания поверхности под нитроэмали. Время сушки при температуре 18 – 20 градусов Цельсия – 2,5 часа. Шпатлевки токсичны и пожароопасны, так как в их состав входят такие растворители, как ацетон, бутилацетат, толуол и др.

Шпатлевки клеевые применяют в основном для местного шпатлевания (сколы и т.п.). Их готовят на месте потребления путем смешивания наполнителей (плавленый мел, древесная мука и др.) с 30 – 35%-ным раствором столярного клея или клея казеинового. Для придания шпатлевке большей пластичности и прочности в нее добавляют олифу в количестве 15 – 20% от массы клеевого раствора. Клеевые шпатлевки имеют хорошую адгезию к древесине, быстро сохнут, но покрытия их более хрупки и неводостойки. Применяются под любые краски и эмали.

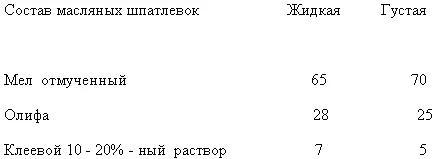

Масляные шпатлевки водостойки, но медленно сохнут и имеют недостаточную адгезию к древесине. Применяют их под масляные краски и эмали. Приготовляют на месте потребления путем смешивания измельченного мела с клеевым раствором и олифой.

Нитроцеллюлозные, клеевые и масляные шпатлевки содержат значительное количество летучих растворителей и поэтому дают большую объемную усадку при высыхании. Вследствие этого они требуют неоднократного нанесения для выравнивания поверхности. В этом отношении преимуществом обладают шпатлевки на основе синтетических смол.

Широко применяют следующие шпатлевки на основе синтетических смол: карбамидные, полиэфирные, эпоксидные и др. Их отверждение происходит в результате полимеризации под действием отвердителей в течение 1,5 – 3 часов. Наносят их на изделия под эмалевые покрытия.

При местном шпатлевании густые пастообразные шпатлевки наносят вручную шпателем. Глубокие неровности (заколы, вмятины, трещины и т.п.) заполняют многократно, так как в результате усадки углубления оказываются не совсем заполнены. После высыхания зашпатлеванные места шлифуют мелкозернистой шкуркой.

Сплошное шпатлевание выполняют шпатлевками более жидкой консистенции вручную или механизироваными способами – распылением, наливом, вальцами. При ручном нанесении, которое производят сначала кистью, а потом шпателем для удаления избытков шпатлевки, трудно добиться равномерности слоя, особенно на больших поверхностях. Чаше всего применяют метод налива или распыления. При нанесении нитрошпатлевок распылением и наливом, их наносят в два слоя с промежуточной сушкой и шлифованием.
