Алия Варганова - Конструирование основы платья 40 размер

Обхват груди 3 Ог3=80 см

Обхват груди 4 Ог4=71,6 см

Обхват талии От=69,8 см

Обхват бедер 1 Об1=86 см

Высота бедер1 Вб1=11,1см

Обхват бедер 2 Об2=87,6 см

Высота бедер2 Вб2=18,5 см

Обхват плеча Оп=23,5 см

Обхват запястья Оз=16,1 см

Длина спины до линии талии 1 Дтс1=43,3 см

Длина спины до линии талии 2 Дтс2=46,3 см

Высота плеча косая Впк=47,3 см

Ширина спины Шс=16,25 см

Длина талии полочки Дтп=45,3 см

Высота груди Вг=25,7 см

Ширина груди Шг=15,25 см

Длина руки Др=67 см

Длина локтя Дл=38,9 см

Ширина плеча Шп=13,4 см

Длина изделия от талии Ди=50 см

Дополнительные данные:

Раствор вытачки полочки Рвп=0,5-1см

Раствор вытачки спинки

Рвс=1,5-2 см сутулая фигура

Рвс=1-1,4 см нормальная фигура

Рвс=0-0,9 см перегибистая фигура

Ширина проймы Шпр= 8см

Прибавка Пр=4 см Ог1, Ог3, От,

Об1, Об2, Оп, Оз

Прибавка Прс=1 см Шс, Прг=1 см Шг

Прибавка Прп=0 см Шпр

Прибавка Прш=0,5 см Ош

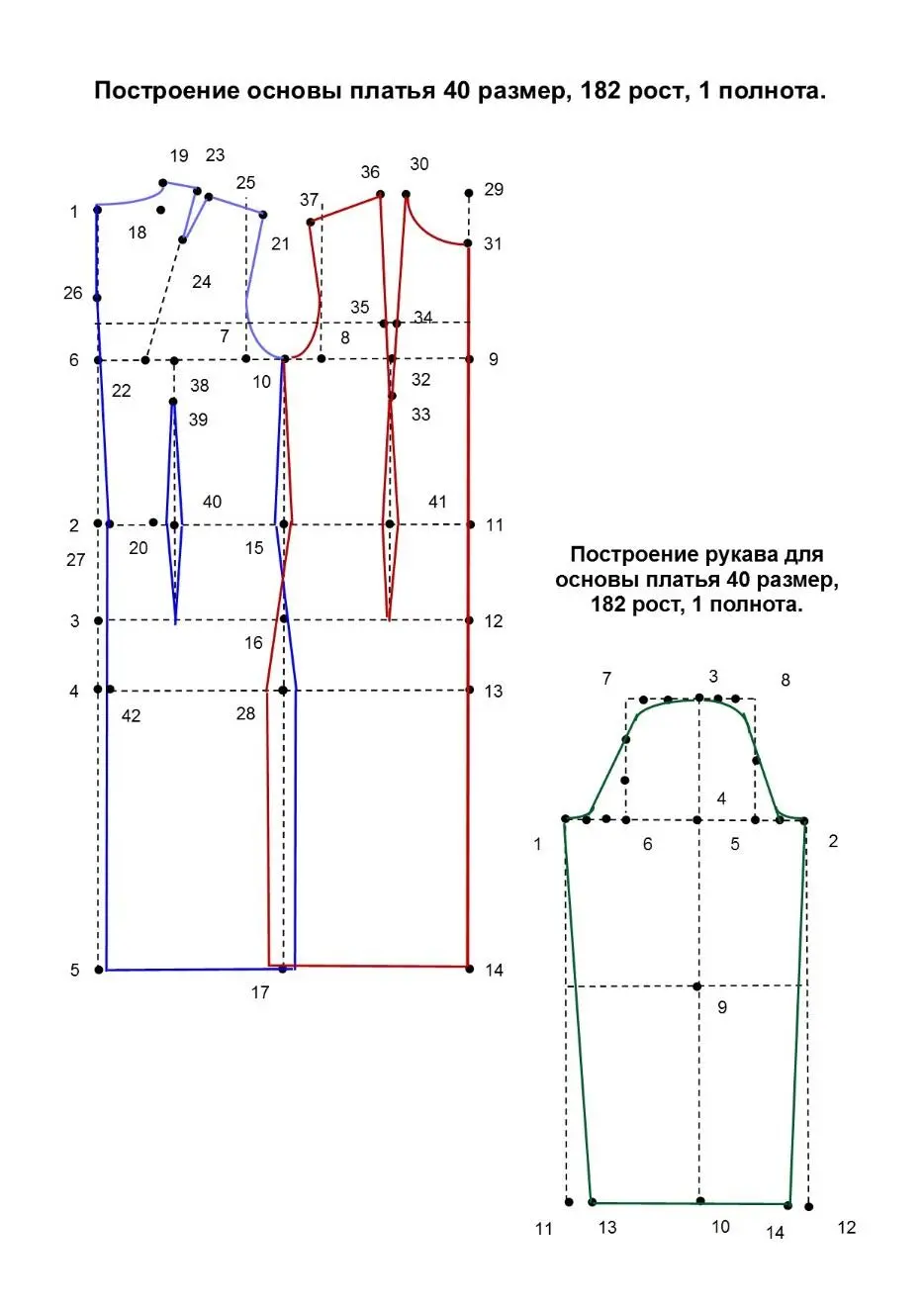

Построение:

1-2 Дтс1=43,3 см

2-3 Вб1=11,1 см

2-4 Вб2=18,5 см

2-5 Ди=50 см

1-6 (1-2)/2=21,65 см

6-7 Шс+П=16,25+1=17,25 см

7-8 Шпр+П=8+0=8 см

8-9 Шг+Рвп+П=15,25+0,5+1=16,75 см

Проверяем (17,5+8+16,5)*2=84

84-(Пр=4 см)=80 Ог3

7-8 7-10=10-8

1-18 (Ош+П)/5=(34,2+0,5)/5=6,94 см

20-19 через т.18 Дтс2=46,3 см

19-21 Шп+Рвс=13,4+1,5=14,9 см

2-21 Впк=47,3 см

6-22 (6-7)/3=17,3/3=5,7 см

19-23 (19-21)/3=14,9/3=4,96 см

23-24 (23-22)/3=24,3/3=8,1 см

23-25 Рвс=1,5 см

1-26 (1-2)/3=43,3/3=14,43 см

2-27 Нормальная фигура 1 см

Перегибистая фигура 2 см

Сутулая фигура 1,5 см

11-29 Дтп=45,3 см

29-30 29-30=1-18 6,94 см

29-31 29-31=1-18 6,94 см

8-32=32-9 через т.32 провести линию

30-33 Вгр=25,7 см

33-34 (30-33)/3=25,7/3=8,57 см

34-35 Рвп=0,5-1 см

33-36=33-30 через т.35

Через т.35 и т.34 провести линию, измерить

ширину спины, ширину проймы и полочки без

вытачки (Огр3+П)/2≥(Огр1+П)/2

8-37 R(21-7)-1,5 нормальная фигура

R(21-7)-2 перегибистая фигура

R(21-7)-1 сутулая фигура

36-37 Шп=13,4 см

Если есть рукав т.7, т.8, т.10 опускаем вниз

2-3 см =т.7*, т.8*, т.10*.

38-39=32-33

6-38=9-32 провести линию через т.38

27-11 измерить на чертеже =41 см

Вытачки на линии талии

(От+П)/2=(69,8+4)/2=36,9 см

(41-36,9)/6=4,1/6=0,68 см

Из т.40, т.15, т.41 отложить 0,68 см влево

и вправо.

Обхват бедер шире чем обхват груди,

необходимо по линии бедер добавить ширину.

42-13 измерить на чертеже =41 см

(Об2+П)/2=(87,6+4)/2=45,8 см

(45,8-41)/2=4,8/2=2,4 см

Из т.28 отложить 2,4 см влево и вправо

Построение рукава:

1-2 Оп+П=23,5+4=27,5 см

1-3 R=(21-10*)-1=26-1=25 см

по спинке длина проймы

2-3 R=(37-10*)-1=24,5-1=23,5 см

по полочке длина проймы 1-3>2-3

Высота оката 18,5 см

Из т.3 вниз прямую

1-6=6-4 из т.6 вверх прямую

4-5=5-2 из т.5 вверх прямую

(7-3)/3

(3-8)/3

(7-6)/3

(1-6)/3

(8-5)/2

(5-2)/2

3-9 Дл=38,9 см

3-10 Др=67 см

Из т.1 и т.2 вниз прямые =т.11 и т.12

11-12 Оп+П=23,5+4=27,5 см

13-14 Оз+П=16,1+4=20,1 см

11-13=14-12 ((1-2)-(13-14))/2=

(27,5-20,1)/2=3,7 см

Если один чертеж наложить на другой

мы увидим какие точки и линии куда смещаются.

Спинка

Точка 26 отклонение по спинке смещается

вниз:

Рост 146=12,2 см

Рост 152=12,6 см

Рост 158=12,96 см

Рост 164=13,33 см

Рост 170=13,7 см

Рост 176=14,07 см

Рост 182=14,8 см

Коэффициент смещения К=0,4 см

Линия проймы 6-9 и точки

7, 10, 8, 7*, 10*, 8* смещаются вниз:

Рост 146=18,35 см

Рост 152=18,9 см

Рост 158=19,45 см

Рост 164=20 см

Рост 170=20,55 см

Рост 176=21,1 см

Рост 182=21,65 см

Коэффициент смещения К=0,5 см

Линия талии 20-11 и точки 40, 15, 41

смещаются вниз:

Рост 146=36,7 см

Рост 152=37,8 см

Рост 158=38,9 см

Рост 164=40 см

Рост 170=41,1 см

Рост 176=42,2 см

Рост 182=43,3 см

Коэффициент смещения К=1,1 см

Линия бедер 1, 27-43=11-12 и точка 16

смещаются вниз:

Рост 146=10,5 см

Рост 152=10,6 см

Рост 158=10,7 см

Рост 164=10,8 см

Рост 170=10,9 см

Рост 176=11 см

Рост 182=11,1 см

Коэффициент смещения К=0,1 см

Линия бедер 2, 27-42=11-13 и точка 28

смещаются вниз:

Рост 146=17,5 см

Рост 152=17,67 см

Рост 158=17,83 см

Рост 164=18,0 см

Рост 170=18,17 см

Рост 176=18,33 см

Рост 182=18,5 см

Коэффициент смещения К=0,17 см

Линия низа 44-14 и точка 17

смещаются вниз:

Коэффициент смещения К=1,1 см

Линия горловины 45-19 практически

не изменяется:

Рост 146=6,7 см

Рост 152=6,74 см

Рост 158=6,78 см

Рост 164=6,82 см

Рост 170=6,86 см

Рост 176=6,9 см

Рост 182=6,94 см

Коэффициент смещения т.19 К=0,04 см

Линия построения вытачки на спинке

23-22 смещается вниз:

Рост 146=20,7 см

Рост 152=21,3 см

Рост 158=21,9 см

Рост 164=22,5 см

Рост 170=23,1 см

Рост 176=23,7 см

Рост 182=24,3 см

Коэффициент смещения К=0,6 см

Линяя глубины вытачки 23-24
