Артем Попов - Корабли в бутылках

На фотографиях старинных кораблей в бутылках (и не только кораблей), непременно замечаешь пробку, закрытую изнутри деревянным штоком. К сожалению, авторы моделей уже не смогут рассказать нам, как они это делали. Попробуем отгадать сами.

Одна из старейших моделей в бутылке находится в музее немецкого города Любек. Это большой трехмачтовый военный корабль, собранный в большом стеклянном баллоне, по форме напоминающем яйцо. Необычность этой модели в том, что бутылка расположена вертикально горлышком вниз, а пробка одновременно является и подставкой модели. Вот как могла быть сделана подобная пробка-подставка (Рис. 49).

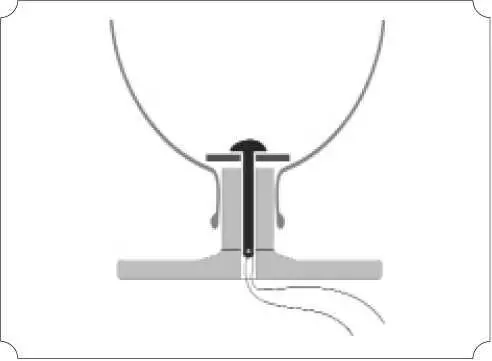

Рис. 49. Конструктивно пробка состоит из трех основных частей.

Конструкция состоит из трех основных частей:

а) Собственно пробка, с просверленным по центру сквозным каналом, составляющая единое целое с подставкой.

б) Шток, в виде изогнутой пластины с отверстием в центре.

в) Нагель, скрепляющий всю конструкцию.

Процесс сборки протекает следующим образом:

К концу нагеля привязывают нить (лучше тонкую леску), после чего пропускают ее поочередно сквозь шток и пробку. Поместив нагель и шток внутрь бутылки и установив на место пробку, тянут за нить, устанавливая, таким образом, детали на место. Разумеется, чтобы сооружение не развалилось впоследствии, необходимо смазать клеем отверстие в пробке.

Подобную конструкцию можно использовать и при изготовлении простой пробки — не совмещенной с подставкой. В этом случае сквозной канал делать не следует. Достаточно просверлить 2–3 см вглубь и сделать сбоку маленькую незаметную дырочку диаметром 0,5–1,0 мм. Через это отверстие нить и будет выведена наружу. Собирая конструкцию, действуют так же как и раньше — потянув за оба конца нити ставят детали на место, потянув за один конец — вытягивают нить наружу. Нужно отметить, что эта тонкая нить объединяет практически все способы сборки пробок-головоломок. С ее помощью детали ставят на место, после чего нить вытягивают наружу.

Бутылку можно заткнуть пробкой не только снаружи, но и изнутри.

Для этого пробку и шляпку вытачивают отдельно друг от друга. Затем пробку проталкивают в бутылку, вставляют (прямо внутри бутылки) шток, и закупоривают бутылку изнутри. Лишь после этого приклеивают шляпку. При аккуратном исполнении, шов между пробкой и шляпкой будет практически незаметен. Используя этот принцип, можно сделать пробку, закрытую очень сложным и необычным штоком, который невозможно сделать иным способом (Рис. 50).

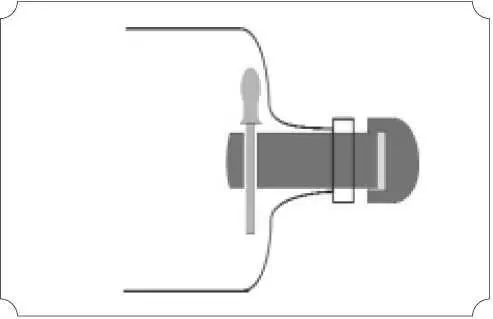

Рис. 50. Бутылку можно заткнуть пробкой не только снаружи, но и изнутри.

Можно пойти другим путем. При этом пробка и шток останутся целыми.

Это самый распространенный и простой способ создания пробок-головоломок. Прикрепленную к штоку нить проводят через отверстие в пробке. После установки штока на место внутри бутылки, нить вытягивают наружу (Рис. 51).

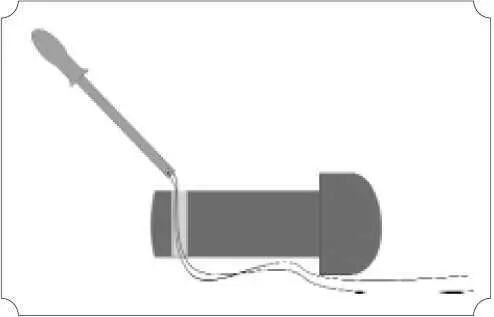

Рис. 51. Прикрепленную к штоку нить проводят через отверстие в пробке. После установки штока на место внутри бутылки, нить вытягивают наружу.

Шток в такой конструкции получается несколько короче, поскольку стенки бутылки ограничивают его длину, мешая установить на место. Однако это препятствие можно обойти и увеличить длину штока вдвое.

Секрет пробки в том, что шток собран из двух частей. Вставленные в пробку с разных сторон, части штока, в собранном состоянии, кажутся единым целым.

Нужно позаботится о том, чтобы половинки штока не проскакивали насквозь и не мешали друг другу. Для этого в середине предназначенного для штока отверстия необходимо оставить небольшую перемычку с маленьким отверстием для прохода нитей. Фиксируют детали штока клеем, заранее помещенным в отверстие (Рис. 52).

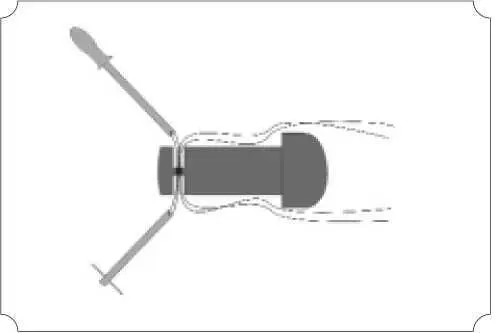

Рис. 52. Вставленные в пробку с разных сторон, части штока в собранном состоянии кажутся единым целым.

В описанной выше конструкции, шток жестко прикреплен к пробке. Сделав его подвижным, можно усилить эффект. Секрет заключен в конструкции штока — он внутри полый, т. е. представляет собой деревянную трубку. Ее можно выточить на токарном станке, или вырезать вручную, просверлив в круглой заготовке сквозное отверстие (Рис. 53).
