Колодец из бетонных колец
Колодец из бетонных колец в постройке быстрее и удобнее. Лучше всего, конечно, для этой цели использовать кольца заводского изготовления. Однако при необходимости их несложно сделать и самому. Размеры кольца обычно принимают следующими: внутренний диаметр — 0,8–1,2 м, толщина стенки бетонного колодца — 10–12 см (железобетонного — 6–8 см), высота кольца — 0,7–1,2 м. Для сравнения: масса бетонного кольца диаметром 1 м и высотой 0,7 м равна 800 кг, а такого же железобетонного — 500 кг. Это следует взять на заметку.
Опалубку для колец изготовить несложно, при этом ее конструкция выбирается исходя из имеющихся материалов. Очевидно, что опалубка должна представлять собой два разборных кольца из дерева или металла, устанавливаемых одно в другое. Надо также постараться, чтобы боковые стенки бетонных колец после удаления опалубки были как можно более гладкими. Это уменьшит трение о грунт во время строительства колодца опускным методом и снизит вероятность зависания бетонного ствола в шахте. По высоте бетонного кольца устанавливают 5 колец из арматуры с расстоянием между ними 160–200 мм. Вертикальные стержни арматуры размещают через 250 мм. Стержни связывают мягкой железной проволокой, и собранный каркас устанавливают в зазоре между опалубками.

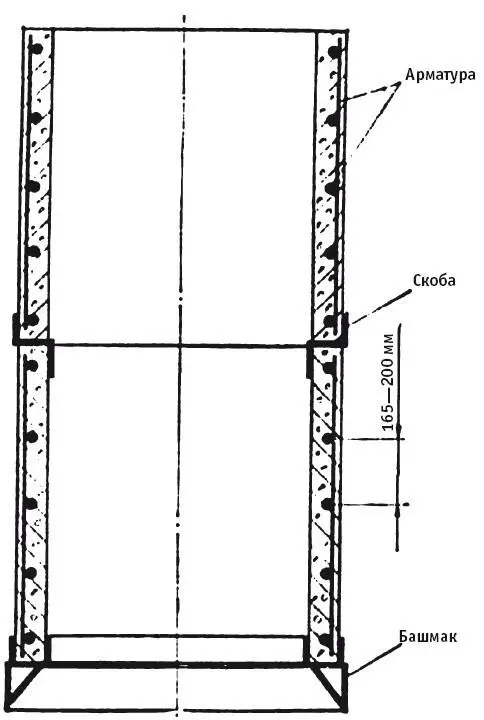

Соединение бетонных колец .
По высоте бетонные кольца обычно соединяют впритык. Чтобы предотвратить относительный сдвиг колец, между ними устанавливают гнутые или сварные скобы из мягкой стали (например, cm. 3) толщиной 5–8 мм, а шириной 50–80 мм.

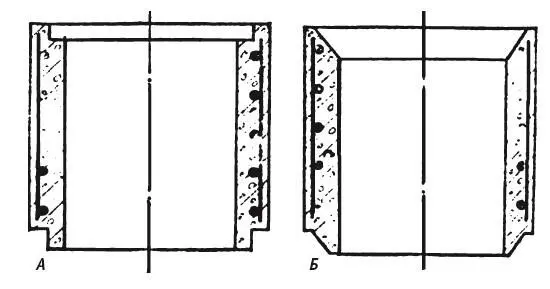

Соединение бетонных колец в четверть.
Иногда кольца соединяют в четверть (фальцевый стык) (А) либо делают стык в раструб, скашивая ребро четверти (Б). Соединение в четверть и в раструб обеспечивает более высокую плотность бетонного ствола, но при перевозках такие кольца трудно предохранить от скалывания кромок. Кроме того, на каждый стык в этом случае теряется 4–5 см высоты. Поэтому, например, при глубине колодца 20 м и высоте кольца 1 м потребуется дополнительно одно кольцо.
Нижнее бетонное кольцо лучше сделать слегка коническим (расширяющимся книзу) и со скошенной внутрь нижней кромкой, усиленной стальной полосой. При подкапывании дна шахты опускание крепления идет в этом случае легче и надобность в специальном режущем башмаке отпадает. Когда применяют бетонные кольца заводского изготовления, для облегчения проходки шахты нижнее кольцо надо установить на башмак с резцом.

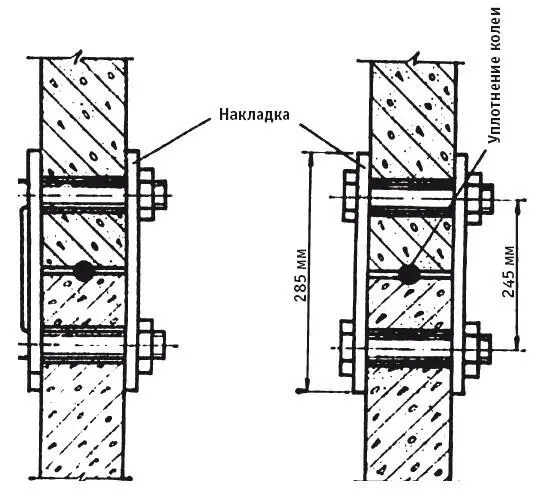

Соединение бетонных колец накладками.
При опускном способе монтажа колец иногда происходит зажим верхней части ствола колодца обрушившимся грунтом, тогда как нижняя может беспрепятственно опускаться. В этом случае после очередной выемки грунта произойдет разрыв оболочки по стыку между кольцами. Это авария, и весьма серьезная. При наличии такой опасности кольца нужно обязательно соединять между собой по высоте, что одновременно устраняет и возможность сдвига колец по горизонтали. Соединение колец производят накладками из полосовой стали длиной 40–60 мм и толщиной 10 мм. Накладки скрепляют скобами, согнутыми из стального прутка диаметром 16 мм, или болтами. Для этого при бетонировании в стенках бетонных колец нужно предусмотреть отверстия. Каждый стык колец соединяют в 3–4 местах равномерно по окружности.

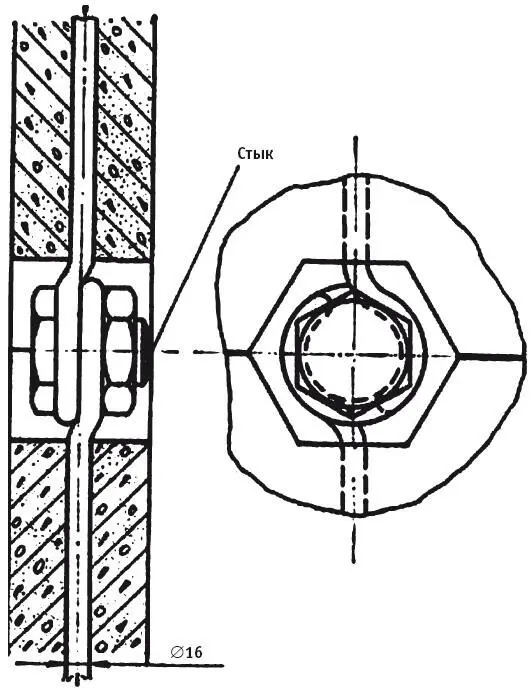

Соединение бетонных колец с помощью стержней .
Более надежным является способ соединения колец с помощью стальных стержней, забетонированных в их стенках. Стержни имеют на концах кольцеобразные загибы, куда и вставляют скрепляющие болты.

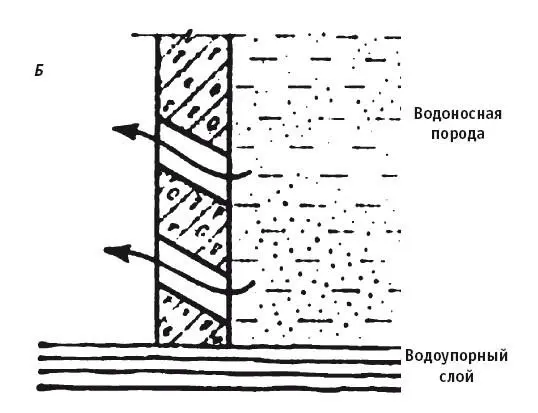

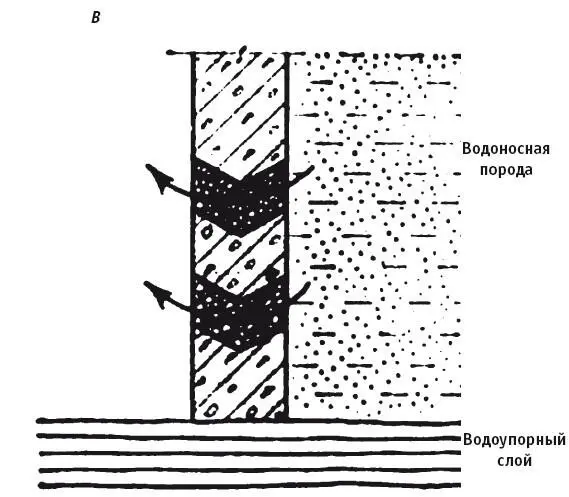

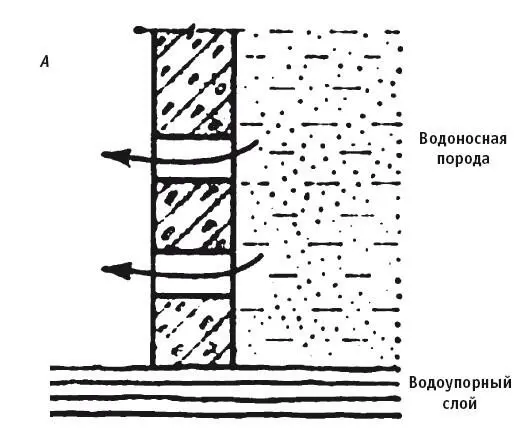

Устройство водоприемной части шахты.
