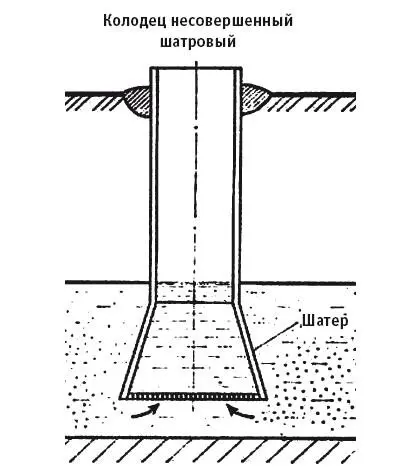

Конструкция шахтного колодца с шатром . Кроме зумпфа, запас воды в колодце может быть увеличен в результате расширения его подводной части в виде шатра. При высоте водоносного пласта до 2–3 м устраивают зумпфы, а при большей высоте — шатры.

Водоприемную часть несовершенного колодца чаще всего делают с донным фильтром из трех слоев щебня или гравия с зернами различной крупности: толщина нижнего слоя, находящего в контакте с водоносной породой, — 0,1 м, двух остальных — по 0,15 м. Зерна каждого верхнего слоя фильтра должны быть в б—8 раз крупнее зерен нижнего.

Если водоносный пласт сильно разжижен (плывун), а приток воды обильный, устраивают дощатое дно со щелями или оверлейными отверстиями. Фильтр из щебня или грат в этом случае насыпают поверх доски. Оголовок колодца должен возвышаться на 0,6–0,8 м над уровнем земли. Вокруг колодца необходимо сделать глиняный замок шириной 0,5 м и глубиной 1–1,5 м и желательно железобетонную отмостку, что предохранит колодец от стекания в него воды с поверхности земли.

Крепление шахты колодца делают из дерева, бетона, железобетона, кирпича или камня. Выполнить крепление можно тремя способами: возведением крепления со дна готовой шахты (при опасности обвалов грунта эту работу следует производить только с временным раскреплением стенок шахты), наращиванием крепления сверху (опускное крепление), наращиванием снизу.

ЕСЛИ ВЫ ВЗЯЛИСЬ РЫТЬ КОЛОДЕИ, ОТНЕСИТЕСЬ СЕРЬЕЗНО К ТЕХНИКЕ БЕЗОПАСНОСТИ.

ВОТ ЕЕ ОСНОВНЫЕ ТРЕБОВАНИЯ:

❐ Шахту колодца надо оградить поставленными на ребро досками на расстоянии 0,4–0,7 м от края, а площадку освободить на 2–3 м от устья шахты, чтобы в нее не могло скатиться что-нибудь тяжелое.

❐ Перед началом работ испытанием на разрыв должна быть проверена прочность каната для подъема бадьи с грунтом.

❐ Канат следует привязывать наглухо к бадье; при глубине более 6 м к бадье необходимо привязывать второй предохранительный канат (работа с поднимающейся бадьей крайне опасна!).

❐ Для рытья глубоких колодцев надо использовать вороты с вертикальным валом, для неглубоких (4–6 м) возможно применение горизонтальных воротов. Вороты должны иметь зубчатый стопор и канатный тормоз.

❐ При использовании механических подъемников с электрическими и другими двигателями в приводе следует применять только червячные редукторы, обладающие эффектом самоторможения (вращение возможно только от червяка к червячному колесу). На первичный вал червячного редуктора, несмотря на его способность к самоторможению, необходимо все же установить тормоз для уменьшения инерционного выбега механизма.

❐ Производить ежедневный осмотр всех подъемных приспособлений (лебедки, ворота, каната, крюка, бадьи и т. п.) перед началом работы, в обеденный перерыв и вечером.

❐ Оповещать работающих внизу о подъеме из шахты и об опускании в шахту различных предметов. При интенсивном притоке в шахту вредных для здоровья газов осуществлять постоянное вентилирование с помощью вентилятора. Каждое утро и после перерывов в работе перед спуском человека в шахту проверять в ней качество воздуха с помощью горящей свечи: если свеча гаснет — провентилировать шахту и проверить вторично качество воздуха. При углублении колодца незащищенная креплением часть шахты должны составлять не более 1 м по высоте.

❐ Не допускать за стенками крепления значительных пустот и каверн, которые могли бы вызвать подвижку и обвал грунта и разрушение крепления.

Благодаря доступности дерева как конструкционного материала оно широко применяется при строительстве колодцев и в настоящее время. Однако древесина не каждого дерева годится для этой цели. Наиболее подходящим материалом для такого колодца является дуб, затем идут лиственница, вяз, ольха. Для надводной части, кроме дуба и лиственницы, хорошим материалом является сосна. Дуб стоит в надводной части 20–25 лет, в подводной — десятки и даже сотни лет. Береза в подводной части служит 10 лет, в надводной — 5 лет. Ель редко употребляют для сруба, так как она сильно усыхает, дает трещины и быстро гниет. Не следует применять также осину, она придает воде неприятный запах и привкус горечи, быстро загнивает, и вода приобретает гнилостный запах. Совершенно непригоден для сруба сухостойный лес, он хрупок и недолговечен. Независимо от породы лес для сруба должен быть прямым, не трухлявым, не зараженным грибком, без червоточин и плесени.
