Александр Горбунов - Жизнь без проводов. Как изготовить ветроэлектростанцию для электроснабжения дома

Рисунок показывает это наглядно. На эскизе показано, как пять стальных шпилек (диаметром 12 мм) будут удерживать всю конструкцию вместе. Катушки для генерации энергии будут находиться между двумя тормозными дисками, между магнитами. Лопасти на ступице в конструкции будут крепиться с наружной стороны закрепленных тормозных дисков. Также из рисунка видно для чего рассверливался один из дисков — чтобы ступица ветроколеса могла свободно войте вовнутрь.

На приведённом эскизе показан принцип установки дисков с закреплёнными магнитами. Повторюсь, что точные размеры не имеют значения. Конструкция может быть изменена, как в сторону увеличения мощности, так и в сторону уменьшения выходной мощности.

На фотографии показаны снятые и обработанные на токарном станке тормозные диски. Они уже очищены, обезжирены и готовы к наклеиванию магнитов.

Далее, на фото показана нарезка заготовок на ленточнопильном станке. Можно с таким же успехом использовать болгарку. Удобно иметь список размеров необходимых заготовок. Нужно нарезать 1,5 м трубы необходимой длины, 5 шпилек 12 мм 25 см длины, 3 отрезка 12 мм шпилек по 15 см длины, 1 кусок трубы 15 см длины и 1 отрезок дюймовой около 15–17 см длины.

Также понадобятся 3 отрезка полосы шириной 5 см из стали толщиной 3–4 мм, которые необходимо будет сварить под углом 120 градусов. Это будет заготовка для кронштейна, на котором будет крепиться неподвижный статор.

На фото ниже изображены результаты этой работы.

Фотография ниже показывает стойку автомобиля, освобожденную от навесных частей и ниже.

На эскизе, на следующей странице, показано, как её разрезать.

Это понадобится, чтобы изготовить ограничитель для защиты от сильных порывов ветра, для того чтобы лопасти, вращаясь вокруг оси избегали нагрузок, когда порывы превышают их прочность. При сильном ветре хвост, складываясь, снижает ветровую нагрузку на лопасти.

Угол под которым приварен шпиндель, указанный на рисунке выше, не критичен, главное, чтобы центр тяжести шпинделя ветроколеса находился на 10–12 см в стороне от основной трубы, которая крепится на мачте.

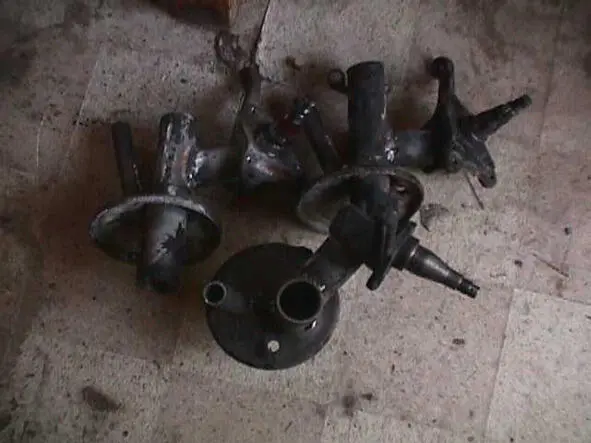

На фотографии показана снятая автомобильная стойка, приготовленная для переделки.

Ниже, на следующей картинке, показаны три готовые детали для трёх ветроэлектростанций.

Это сваренные кронштейны с осью для установки роторов с магнитами. На эскизе показаны места резки.

Вверху — ещё один эскиз, который демонстрирует принцип работы складывающегося хвоста ветроэлектростанции. Показано также, как приварить стержень флюгера к бывшей автомобильной стойке.

Очень важно выдержать угол в 20 градусов при сборке флюгера. На рисунке видно, что труба флюгера — диаметром 3/4 или 20 мм должна вращаться вокруг оси.

В нескольких точках сделаны вырезы в трубе, к которой приварена труба флюгера. Это сделано для ограничения хода флюгера при вращении под порывами ветра и возврате в нормальное положение.

Принцип действия защиты от порывов ветра легко понять по рисунку. Резкий порыв ветра поворачивает узел с лопастями вокруг оси генератора, на основании которого, под углом, находится ось хвоста флюгера. Лобовое сопротивление лопастей уменьшается. Хвост тоже поворачивается и поднимается, так ось вращения приварена к основанию под углом. Поэтому центр тяжести флюгера оказывается выше своего обычного рабочего положения.

Когда сила ветра снизится, флюгер своей тяжестью возвращает лопасти в исходное рабочее положение. Это довольно простое механическое решение позволяет обойтись без сложных электронных систем контроля скорости ветра, упрощая и снижая стоимость конструкции.
