В. Демьянов - Катамаран в рюкзаке

Рис. 1.Общий вид катамарана: 1 – баллон; 2 – лента крепления баллона к платформе; 3 – грота-шкот; 4 – гик; 5 – грот; 6 – гафель; 7 – мачта; 8 – стаксель; 9 – бушприт; 10 – ванты; 11 – стаксель-шкот;

12 – румпель

В одном из вариантов катамарана мы применили другой способ крепления: к верхней части баллонов приклеили продольные накладки из прорезиненной ткани с люверсами – круглыми отверстиями, позволяющими пришнуровывать баллоны к продольным брусьям платформы (рис. 2, б). Какой способ лучше? Это зависит от материала баллонов.

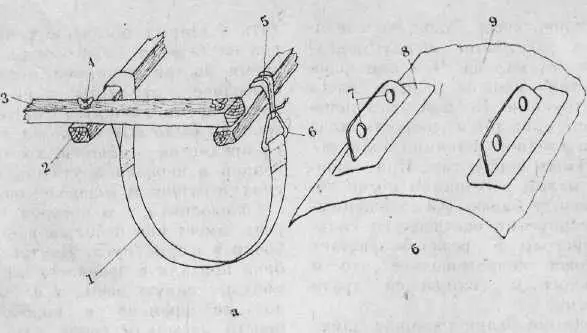

Рис. 2.Способы крепления баллонов к платформе: а – с помощью ленты; б – с помощью накладок с люверсами; 1 – лента; 2 – продольный брус платформы; 3 – поперечная балка; 4 – болт с шайбами и барашком; 5 – шнур; 6 – скоба из стальной проволоки; 7 – люверсы; 8 – накладка из прорезиненной ткани; 9 – поверхность баллона

В первом варианте они были склеены резиновым клеем из ткани «500», известной в обиходе под названием «серебрянки». Это очень плотная, прочная и легкая ткань с блестящим алюминиевым покрытием. «Сигара», склеенная из нее, весит около 1 кг. На ее основе можно соорудить двухместный катамаран массой даже в 5 кг!

Однако в ответственных случаях, например, плавая по Оке, где водометное судно «Заря» крутой волной опрокидывает лодку у берега, мы имели с собой запасной, третий баллон. Его заранее надували и крепили под серединой поперечных балок (получался уже тримаран или нечто вроде плота, а это снижает скорость). Позже от этой меры мы отказались. Сейчас поверх платформы поперек ее мы прочно крепим шнурами заполненные воздухом надувные матрацы – один на носу и два на корме (один на другом). Это создает удобство гребцам, сидящим на них, и главное, обеспечивает непотопляемость катамарана. Если прорвется баллон, то матрацы не дадут затонуть судну. Движению же они не мешают, поскольку находятся не в воде.

В последних вариантах катамарана были применены баллоны из более толстой и прочной, чем «серебрянка», газгольдерной ткани. В результате масса каждого из них увеличилась на 1 кг. но прочность и газонепроницаемость значительно возросли. Из этой ткани удалось изготовить хорошо обтекаемые, прочные и плотные «сигары», надежно крепящиеся к платформе с помощью люверсов и тросов. Никакие ленты, охватывающие баллон и затрудняющие движение, уже не нужны, разве что для большей страховки.

Такого материала в продаже нет, но изыскать его все же можно. Газгольдеры, как и другие герметизирующие ткани, списывают там же, где их применяют, – на металлургических предприятиях (для хранения кислорода), а также в организациях, где с помощью этих тканей защищают изделия от воздействия влажного атмосферного воздуха при хранении.

Рис. 3.Выкройка верхней (нижней) половины корпуса баллона

Изготовление баллонов (рис. 3) требует некоторой сноровки. Можно склеивать их «внахлест» или «впритык» – без перекрыша. Во всех случаях швы уплотняются продольными полосками той же или более тонкой прорезиненной ткани шириной 2–3 см с обеих сторон, начиная с внутренней, откуда воздух давит на оболочку. Затем образующийся таким образом «чулок» выворачивается, и полоски наклеиваются на наружную сторону. Кормовую, более широкую оконечность баллона заклеиваем в последнюю очередь – наподобие бумажного пакета с крупой или сахарным песком. Надувные трубки с фланцами вклеиваем изнутри заблаговременно.

Катамаран снабжен простейшим дюралевым рулем (рис. 4), который кренится к кормовой поперечной балке между двумя баллонами. Конструкция позволяет поднимать руль, потянув за сорлинь (трос, закрепленный на пере руля), при подходе к отмели. Руль тоже разборный: его перо съемное. Предусмотрен и небольшой шверт, устанавливаемый на носовой поперечной балке подобно рулю во избежание рыскания судна при гребле. Под парусами же мы в нем не нуждались. Ход судна достаточно устойчив, и руль вполне обеспечивает его управляемость.

Рис. 4.Руль: а – детали руля; б – общий вид; 1 – перо руля; 2 – винт с гайкой (ось вращения при подъеме руля); 3 – винт-ограничитель обратного движения при опускании руля; 4 – поперечная балка (кормовая); 5 – болт с шайбами и барашком; 6 – румпель; 7 – сорлинь (тросик для подъема пера руля)
