Электроплиты.Это самые энергоемкие бытовые электроприборы. Отметим, что общая мощность всех реально имеющихся в квартире и одновременно включенных приборов обычно составляет не более 20–25 % мощности электроплиты.

Электроплиты подразделяются на напольные и настольные. Основные узлы электроплиты: конфорочная панель, жарочный шкаф и панель управления.

Среди отечественных напольных плит более совершенной моделью является плита «Электра 1001». В плите применены трехспиральные конфорки мощностью 1; 1,5; 1,5 и 2 кВт, ТЭНы жарочного шкафа – мощностью 0,8 и 1 кВт, ТЭН гриля – 1,5 кВт.

Общая электрическая схема плиты включает четыре независимые и одинаковые схемы управления конфорками, схему регулирования мощности ТЭНов жарочного шкафа, схему включения мотора с редуктором (для вращения шомпола гриля) и лампы освещения жарочного шкафа. Нагрев конфорок регулируется семипозиционными переключателями, режим гриля – бесступенчатым регулятором мощности.

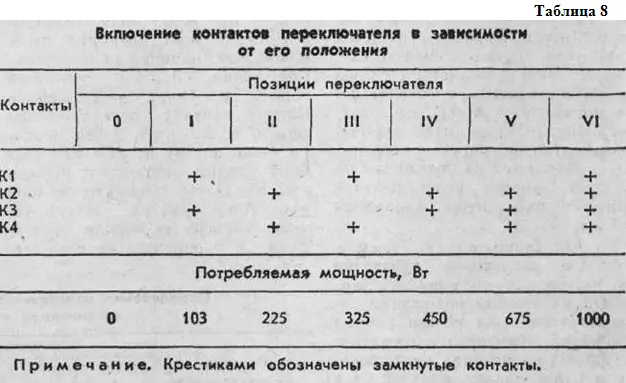

Схема включения спиралей ТЭНа приведена на рис. 25. Включение контактов переключателя и мощность, потребляемая конфоркой типа ЭК4-145-1,0 мощностью 1 кВт, показаны на табл. 8.

Рис. 25. Схема переключения спиралей ТЭНа семипозиционным переключателем к трехспиральной конфорке типа ЭК4—145 - 1,0: К1 – К4 – контакты переключателя; С1 – СЗ – спирали ТЭНа.

Возможные неисправности конфорок и переключателей их режимов аналогичны неисправностям электроплиток. Для замены или ремонта конструкция плиты «Электра-1001» обеспечивает простой доступ к любому элементу электрической схемы.

Перед тем как вскрыть плиту, необходимо отключить кабель ее питания от сети.

Рабочий стол электроплиты лежит на раме и прикреплен к ней в четырех точках по углам. В левом и правом передних углах стол крепится винтами-саморезами, а у задней стенки рамы имеет шарниры. Вывернув винты-саморезы, рабочий стол можно поднять подобно крышке рояля и подпереть его специальным стальным прутком, нижний конец которого шарнирно закреплен внутри корпуса платы у правой стенки.

Перед снятием конфорки нужно отсоединить от нее провода с пружинящими наконечниками и запомнить порядок их расположения на выводах конфорки. Для этого концы проводов имеют цветные метки, единые для всех конфорок. Элементы крепления конфорки приведены на рис. 26. Чтобы освободить конфорку, нужно отвернуть гайку заземляющего провода и гайку, прижимающую скобу. Учтем, что ржавую гайку легче отвернуть, если в ее резьбу ввести каплю машинного масла или керосина.

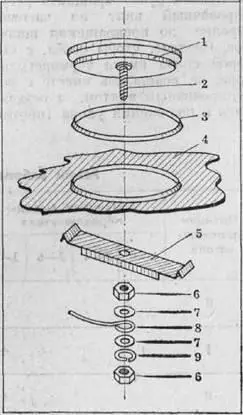

Рис. 26. Элементы крепления чугунной конфорки на рабочем столе электроплиты: 1 – конфорка: 2 – шпилька М6х40; 3 – кольцо манжета; 4 – рабочий стол;5– скоба; 6 – гайка; 7 – шайба; 8 – заземляющий провод; 9 – пружинная шайба

Установка повой конфорки проводится в обратной последовательности.

Для снятия переключателя режимов нужно отсоединить идущие к нему провода и провода, идущие к розетке и переключателю, затем вывернуть шесть винтов-саморезов, крепящих панель управления, и снять ее.

Под панелью управления находится вторая панель, на которой закреплены все переключатели. Вывернув с передней стороны этой фальшпанели два винта, можно снять переключатель.

После ремонта или замены переключателя установку снятых деталей провести в обратном порядке.

ТЭНы, нагревающие жарочный шкаф, закреплены под его сводом и под днищем. Шкаф с ТЭНамп теплоизолируется стекловатой или минеральной ватой, которую брать голыми руками не следует: обломки ее волокон легко впиваются в кожу и вызывают зуд. Верхний ТЭН жарочного шкафа закреплен специальной скобой под крышкой на задней стенке электроплиты. Для доступа к ТЭНу следует вывернуть два винта-самореза в верхней части этой крышки, приподнять ее верх для выхода ее нижней кромки из пазов в задней стенке электроплиты. Отсоединить провода от ТЭНов, загнуть пассатижами ушки скобы крепления и вытащить ТЭН вместе со скобой из жарочного шкафа.
