Конструктивной особенностью авианосцев, крейсеров и других больших кораблей была установка бортовой и днищевой подводной защиты (ПЗ). Принцип ее действия заключался в рассеивании и поглощении энергии, возникающей при взрыве. Бортовая подводная защита состояла из ряда продольных и поперечных глухих переборок, идущих вдоль бортов и образующих герметичные отсеки. Продольные отсеки подводной защиты имели наименования: камера расширения, камера поглощения и фильтрационная камера. Бортовая подводная защита линкоров достигала 10 м.

По принципу бортовой была устроена и днищевая подводная защита. Она состояла из нескольких днищ {до четырех) и достигала глубины 4 м.

Появление и развитие ракетно-ядерного оружия потребовало принципиально новых решений в конструктивной защите кораблей. Для усиления прочности, обеспечения непотопляемости, размещения вооружения, оборудования, грузов, а также личного состава корпус корабля делится по высоте на ряд палуб и платформ.

Горизонтальное непроницаемое перекрытие по всей длине корабля, разделяющее корпус по высоте, называется палубой. В зависимости от расположения она — называется верхней, средней или нижней. Палуба, идущая не по всей длине и ширине корпуса, а в пределах одного или нескольких смежных отсеков, называется платформой.

На верхней палубе корабля возводятся надстройки и рубки, устанавливается различное оборудование, монтируются устройства. Верхняя палуба условно делится на три участка: от форштевня до фок-мачты — бак, от фок-мачты до грот-мачты — шкафут, от грот-мачты до ахтерштевня — ют. Надстройки на баке и юте, идущие от одного борта до другого, носят названия: полубак и полуют. Открытые надстройки называются мостиками, рострами, площадками.

Значительную часть объема корпуса и надстроек занимают каюты и кубрики для экипажа и пассажиров, кают-компании, камбузы — судовые кухни, помещения бытового назначения, лазареты и другие служебные помещения, отделенные друг от друга легкими переборками (перегородками).

Ходовая рубка, штурманская рубка и радиорубка, как правило, располагаются в средней надстройке, которая возводится на шкафуте. Над ходовой рубкой находится ходовой мостик, на который выводятся дублирующие пульты управления рулем и главными двигателями корабля.

Главные двигатели и вспомогательные механизмы размещаются в специальном отсеке, который называется машинным отделением. На кораблях с паросиловыми установками для размещения котельных агрегатов имеются котельные отделения.

В нижней части корпуса корабля от машинного отделения в корму делаются специальные водонепроницаемые выгородки, так называемые тоннели или коридоры гребных валов. Вход в тоннель из машинного отделения закрывается водонепроницаемой клинкетной дверью.

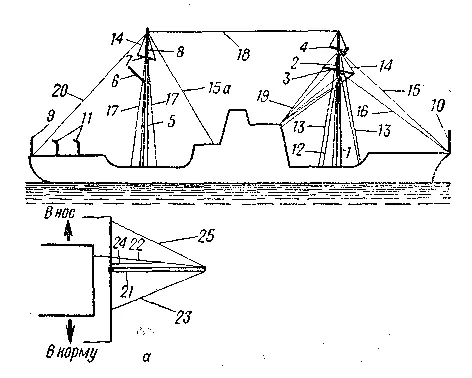

Совокупность вертикальных, горизонтальных и наклонных балок, установленных на верхней палубе, называется рангоутом (рис. 7). Рангоут служит для размещения постов наблюдения и визуальной связи, установки антенн радиотехнических средств и огней судовой сигнализации, подъема флажных сигналов и крепления деталей грузоподъемных устройств.

К рангоуту относятся: мачты, стеньги, реи, гафель, флагшток, штаговая стойка, грузовые стрелы, шлюпбалки и выстрела.

На большом корабле обычно устанавливаются две мачты. Передняя называется фок-мачта, а задняя — грот-мачта. Иногда мачты состоят из вертикальной трубы и двух подкрепляющих наклонных труб. Такие мачты называются треногими.

Одинарные мачты состоят из собственно мачты и надставки к ней — стеньги. От мачты стеньга получает название фор- или грот-стеньги. Верхняя часть стеньги заканчивается небольшим диском — клотиком, который снабжается шкивами для пропуска фалов. Нижний конец мачты — шпор — проходит через отверстие — пяртнерс — в верхней палубе и прочно крепится в специальном гнезде, называемом степсом.

Горизонтальная балка, подвешенная за середину кмачте или к стеньге, называется реем. Он используется для крепления сигнальных фалов. Наклонная балка, укрепленная на грот-мачте сзади, называется гафелем. На боевых кораблях и судах вспомогательного флота, находящихся на ходу, на гафеле поднимается Военно-морской флаг.
