При работе следят за тем, чтобы цепь была хорошо натянута, подавалась плавно, с равномерным нажимом. По мере углубления цепи подачу постепенно уменьшают. Во избежание образования сколов у краев гнезда применяют подпорный брусок. Нерабочую часть цепи и звездочку ограждают.

На комбинированных станках можно выполнять ряд различных операций по обработке древесины. Наиболее часто встречаются станки со следующим сочетанием работ: фугование – рейсмусование – раскрой – сверление – шлифование; фугование – рейсмусование – раскрой – фрезерование – сверление – пазование – шлифование.

На комбинированном станке имеется общий привод и несколько шпинделей различного технологического назначения, расположенных на одной станине.

Для продольной, поперечной распиловки пиломатериалов, фугования, фрезерования и сверления древесины на стройках применяют комбинированную машину ИЭ-6009 (рис. 105). На станине расположены фуговальный механизм, приспособления для пиления и фрезерования, электродвигатель, стол для сверления и фрезерования. Фуговальный механизм включает электродвигатель, ножевой вал (барабан). На конце вала электродвигателя установлен шкив, от которого через клиновую ременную передачу приводится во вращение барабан (вал) с ножами.

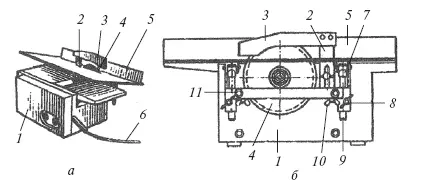

Рис. 105.Комбинированная машина (станок) для обработки древесины модели ИЭ-6009: а – общий вид машины; б – конструкция машины; 1 – станина; 2 – расклинивающий нож; 3 – защитный кожух-козырек; 4 – пильный диск; 5 – направляющая линейка; 6 – питающий кабель; 7 – кронштейн; 8 – зажимная гайка-барашек; 9, 11 – направляющие; 10 – угловая плита

Приспособление для пиления состоит из пильного диска, плит (угловой и прямой), кронштейна и направляющих. Приспособление крепится зажимными гайками (барашками). Защитное приспособление состоит из расклинивающего ножа и ограждения (козырька).

Фрезы и сверла устанавливают в патроне на валу (барабане). На машине можно фрезеровать детали шириной до 200 мм, глубиной за один проход до 2 мм, распиливать доски толщиной до 45 мм под углом 0–45 %. Диаметр пильного диска 200 мм. Размер станка 630×400×230 мм, масса 48 к г.

На распиловочной машине марки ИЭ-6902 (рис. 106) раскраивают древесину (пиломатериалы) вдоль и поперек волокон и распиливают паркетные планки. Машину применяют в основном на стройках. На ней распиливают пиломатериалы толщиной до 5–60 мм и длиной от 200 мм, шириной от 20 мм. Размеры машины 550×480× ×300 мм, масса 17 кг.

Перед работой рабочий должен тщательно ознакомиться с инструкциями по обслуживанию станков. Работу начинают после того, как ножевой вал, шпиндель наберут необходимую частоту вращения. Подавать в станок обрабатываемый материал следует равномерно, без толчков. Чистить и смазывать станок можно лишь после полной его остановки.

При появлении шума, стука и вибрации вала, поломке ножей или их крепления, перегреве подшипников, неисправности ограждений станок надо немедленно остановить и сообщить об этом мастеру. Работать на станке можно лишь после устранения дефектов и получения разрешения мастера. Категорически запрещается работать без ограждений и при их неисправном состоянии. Если установлено, что нарушена электроизоляция электродвигателя, аппаратуры и неисправно заземление, работать на станке нельзя.

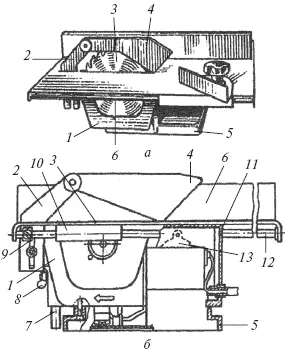

Рис. 106.Машина-станок для раскроя пиломатериалов вдоль и поперек волокон и для распиловки паркетных планок марки ИЭ-6902: а – общий вид станка; б – конструкция; 1 – кожух-ограждение; 2 – расклинивающий нож; 3 – пильный диск; 4 – ограждение; 5 – основание-корпус; 6 – стол; 7 – направляющая; 8 – барашек-гайка; 9 – упор; 10 – каретка; 11 – коробка; 12 – направляющая; 13 – выключатель

Основными составными частями охраны труда являются: трудовое законодательство, техника безопасности и производственная санитария. Трудовое законодательство регламентирует вопросы трудового права; техника безопасности и производственная санитария создают условия по обеспечению здорового и безопасного труда. Для создания оптимальных условий труда необходимо внедрять современные средства безопасности, устраняющие производственный травматизм и профессиональные заболевания.
