Обрабатываемую заготовку закрепляют на верстаке между гребенкой (упором) и тисками так, чтобы направление волокон совпадало с направлением строгания. Заготовка должна лежать на верстаке плотно, не выгибаясь.

Правой рукой берут хвостовую часть корпуса, а левой – рог и устанавливают рубанок на обрабатываемую заготовку (рис. 33, а ). В начале строгания нажимают левой рукой на переднюю часть рубанка, а правой – слегка на заднюю часть. В середине строгания нажимают одинаково и равномерно на весь рубанок, а в конце строгания, когда рубанок сходит с обрабатываемой заготовки, следует усилить нажим на правую руку, чтобы не «завалить» конец обрабатываемой заготовки. Если необходимо отвести рубанок назад, поднимают его заднюю часть и передвигают.

Сначала строгают заготовку шерхебелем (острым) углом по направлению волокон, ведь если строгать этим инструментом вдоль волокон, можно снять лишнюю древесину.

При обработке шерхебелем свилеватых мест не следует снимать толстую стружку, так как может образоваться откол древесины и брусок-заготовка сделается непригодной для дальнейшей обработки.

После строгания шерхебелем поверхность детали выравнивают рубанком с одиночным ножом. Окончательно зачищают деталь рубанком с двойным ножом или полуфуганком, которые сглаживают поверхность обрабатываемого бруска.

Прямоугольные заготовки начинают строгать с лицевой стороны, имеющей меньшее число дефектов. После обработки лицевой стороны проверяют качество строгания линейкой вдоль и поперек волокон, а если заготовка широкая, то и по диагонали. Если между линейкой и кромкой обработанной заготовки нет просветов, обработку следует считать удовлетворительной. После этого строгают кромку заготовки рубанком с одиночным или двойным ножом. Прямоугольность кромки и пласти проверяют угольником. Затем строгают нелицевую пласть и вторую кромку, соблюдая при этом требуемые размеры.

Бруски строгают следующим образом: укладывают их на верстак и закрепляют; неровности на поверхности бруска сострагивают шерхебелем, рубанком, а затем зачищают поверхность фуганком, после чего брусок поворачивают и строгают соответственно другие стороны.

При работе фуганком (рис. 33, б ) правой рукой берут за ручку, а левой поддерживают корпус фуганка немного позади пробки. Прострогав один участок детали по ширине, переходят к обработке другого участка. Фуганком строгают в один прием, не прерывая стружки. При обработке очень длинных заготовок рабочий должен двигаться вперед вдоль заготовки.

При фуговании под склеивание заготовки следует обрабатывать попарно и даже по три штуки.

При работе инструментом стоят у верстака, наклонив корпус немного вперед и поставив левую ногу вдоль верстака, а правую по отношению к левой под углом 70°.

При торцовом строгании сначала строгают один край торца от себя (рис. 33, в ) до середины детали, а затем другой – на себя (рис. 33, г ). При этом способе строгания отщепов и отколов на поверхности и кромках не получается. Во избежание отщепов рекомендуется обрабатывать торцы до строгания боковых сторон бруска.

Зензубелем отбирают четверть (рис. 33, д ) по заранее сделанной разметке. Начальную отборку четверти производят следующим образом: берут правой рукой за заднюю часть корпуса, а левой – за подошву позади ножа, причем большой палец располагают сверху корпуса, как показано на рисунке.

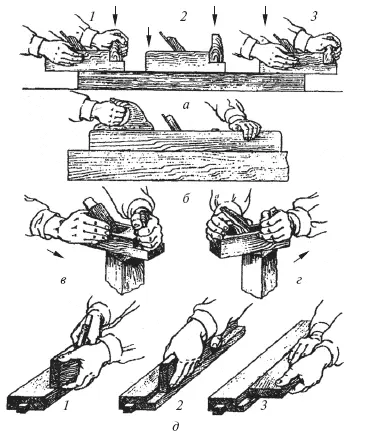

Рис. 33.Приемы строгания: а – рубанком: 1, 2, 3 – нажим на рубанок в начале, середине и в конце строгания; б – фуганком; в – строгание торца от себя; г – строгание торца на себя; д – отборка четверти зензубелем: 1 – начальная отборка четверти; 2 – отборка четверти; 3 – зачистка четверти.

Строгание ведут на небольшом расстоянии от линии разметки (риски) и снимают стружку на глубину четверти (примерно на 3–4 мм). После отборки части четверти по всей длине бруска зензубелем работают в полный размах рук, следя за тем, чтобы не зайти за пределы разметки. После отборки четверти ее зачищают, для чего берут правой рукой задний торец корпуса зензубеля, а левой рукой – верхнюю часть.

Фальцгебелем четверти выбирают так же, как и зензубелем, но без предварительной разметки, так как ступенчатая подошва фальцгебеля определяет размер четверти.

Инструменты для механизированной обработки древесины.Ручные электрические рубанки предназначены для фрезерования древесины вдоль волокон. Рубанок (рис. 34) состоит из встроенного электродвигателя, ротор которого вращается в двух шарикоподшипниках. На конце вала ротора насажен ведущий шкив, приводящий во вращение клиновую ременную передачу. Вращение ножевого барабана (фрезы) с двумя плоскими ножами осуществляется посредством клино-ременной передачи от вала ротора. На рубанке имеются передняя (подвижная) и задняя (неподвижная), отлитая вместе с корпусом, панели (лыжи). Специальным механизмом опускают и поднимают переднюю лыжу, регулируя этим глубину фрезерования (строгания). Рубанок можно использовать как полустационарный станок, закрепив на столе, верстаке панелями вверх и установив съемное защитное ограждение, защищающее руки от попадания на барабан (фрезу) с ножами.
