Изготавливают балки из древесины хвойных пород, а черепные бруски можно изготовить, кроме того, из древесины ольхи, осины. Влажность древесины клееных балок должна быть 12 ± 3 %, а из цельной древесины – до 20 %. Балки и черепные бруски должны быть антисептированы. Балки изготавливают в основном на предприятиях, а также частично на стройках из цельной древесины.

При изготовлении балок на строительстве из пиломатериалов требуемой толщины электрической дисковой пилой по разметке или шаблону выпиливают балки и черепные бруски, после чего к балкам в шаблоне прибивают черепные бруски гвоздями размером 4×100 мм. Гвозди должны располагаться по середине черепного бруска. При сборке балки необходимо следить за тем, чтобы гвозди, проходя через черепной брусок, попадали в древесину балки.

Щиты перекрытий укладывают в сборных перекрытиях между балками на черепные бруски. Они представляют собой доски настила, скрепленные поперечными планками посредством гвоздей.

Щиты изготавливают из обрезных пиломатериалов хвойных и мягко-лиственных пород влажностью до 22 %. Помимо балочных, бывают панельные перекрытия.

Перед устройством перекрытий необходимо разбить оси укладываемых балок и проверить горизонтальность опор под их укладку. В том случае, когда кирпичные или бетонные опоры под укладку балок имеют разницу в уровнях, необходимо ее устранить путем нанесения раствора на опоры и выравнивания их.

Рис. 143.Междуэтажное деревянное перекрытие: 1 – черепной брусок балки; 2 – щиты перекрытий; 3 – балка; 4 – слой гидроизоляции (толь); 5 – лага; 6 – доски пола; 7 – слой звукоизоляции; 8 – листы гипсокартонные.

До укладки концы балок длиной 750–800 мм, опирающиеся на стены (каменные), со всех сторон антисептируют пастой 200. Их можно покрыть смолой или битумом и обернуть двумя слоями толя или рубероида.

В отапливаемых каменных зданиях концы балок (рис. 144) перекрытий укладывают в стену на глубину 180–200 мм и заделывают наглухо раствором, причем торец балок должен отстоять от стены на расстоянии 30 мм. Концы балок зарезают на «ус» со скосом. Скос у балок делают для лучшего испарения влаги с торцов и увеличения воздушной прослойки между концом балки и стеной.

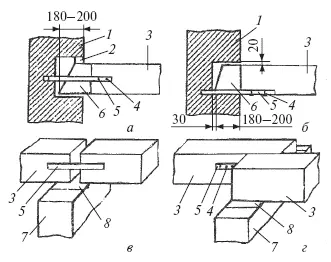

Рис. 144.Укладка (опирание) балок на стены: а – на наружную стену при глухой заделке; б – на наружную стену при открытой заделке; в – на внутреннюю несущую стену впритык; г – на внутреннюю несущую стену вразбежку; 1 – наружная стена (каменная); 2 – слой раствора; 3 – балка; 4 – гвозди; 5 – анкер (накладка металлическая); 6 – два слоя толя на мастике; 7 – внутренняя несущая стена; 8 – слой толя на мастике

При укладывании деревянных балок из сырой древесины на наружные стены толщиной 65 см и более гнезда для балок не заделывают, а оставляют открытыми.

В деревянных рубленых домах балки врубают между верхними венцами сковороднем или полусковороднем, что придает зданию бо2льшую устойчивость.

В каркасных и панельных домах балки укладывают на верхнюю обвязку. Сначала укладывают крайние балки, выверяют их, а затем остальные балки, располагая их по проекту.

Балки кладут параллельно друг другу. Расстояние между ними проверяют шаблоном. Горизонтальность укладки балок выверяют уровнем. После укладки, выверки и закрепления балок гвоздями укладывают щиты перекрытия (наката). Щиты кладут между балками на черепные бруски и крепят к ним гвоздями, забиваемыми в планки щитов наискось.

После укладки и закрепления щитов по ним укладывают слой толя или рубероида, а по нему – утеплитель.

В панельных перекрытиях деревянные панели имеют ширину 600 и 1200 мм, длину 3000 и 3600 мм. Панели собирают в виде рам на гвоздях.

Плиты (облицовку) к раме можно крепить на клею с гвоздевой запрессовкой. Гвоздями крепят плиты к раме с шагом 250–300 мм, а при гвоздевой запрессовке без клея – с шагом 100–150 мм.

Конец панели нужно обрабатывать антисептической пастой, и под него на стену уложить два слоя толя или рубероида на битумной мастике. Швы, образуемые между параллельно уложенными панелями, закрывают вкладышами. Панели укладывают так, чтобы их концы опирались на деревянные стены не менее чем на 60 мм, проверяют правильность укладки, после чего скрепляют их между собой гвоздями, забиваемыми наискось через вкладыш.
