7. Проверить, нет ли замыкания бегунка на массе и не произошло ли перегорание резистора. Включить зажигание при замкнутых контактах прерывателя, из крышки распределителя зажигания достать центральный провод. Приблизить его к боковому контакту «а» бегунка «б» (рис. 28) и разъединить контакты прерывателя. Бегунок следует заменить, если появится искра.

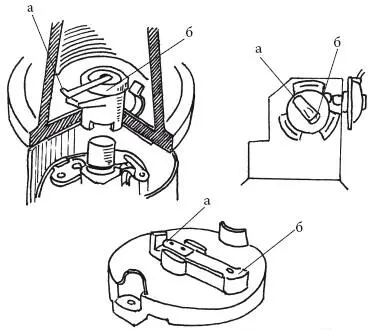

Рисунок 28. Проверка бегунка распределителя зажигания

8. Проверить изоляцию от массы подвижного прерывателя при помощи пров ода контрольной лампы, подключая ее к массе и изолированной клемме низкого напряжения. Лампа должна гореть при включенном зажигании и разомкнутых контактах. Если при замкнутых контактах прерывателя лампа горит, то это указывает на сильное окисление контактов или повреждение в изоляции подвижного контакта. Окислившиеся контакты необходимо зачистить.

9. Проверить состояние контактов прерывателя, обеспечивая их параллельность в замкнутом состоянии. Контакты разомкнуть и отверткой соединить подвижный контакт с нижней пластиной распределителя.

При появлении искры следует зачистить замасленные и обгоревшие контакты при помощи надфиля.

Контакты прерывателя после проверки их состояния лучше всего зачищать отдельно, когда они сняты с распределителя.

При разомкнутом положении контактов установить зазор в пределах 0,35—0,45 мм. Если наблюдается сильная изношенность втулки рычажка прерывателя или текстолитовой колодки, то следует заменить контактную группу.

10. Проверить исправность конденсатора. Если не наблюдается искра при замыкании разомкнутых контактов отверткой, то нужно отсоединить от клеммы ввода в распределитель зажигания провод конденсатора и соединить его с положительной клеммой аккумулятора через контрольную лампу. Конденсатор неисправен, если лампа горит. В этом случае следует заменить конденсатор (рис. 29).

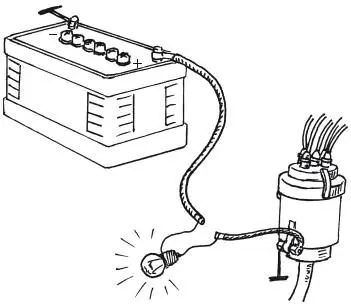

Рисунок 29. Проверка конденсатора

11. Проверить исправность катушки зажигания. Катушка зажигания проверяется при наличии или отсутствии искры на центральном проводе. Необходимо провод, который подходит к свече, отсоединить и приложить к любой металлической части двигателя. Если искра есть, то катушка исправна.

12. Проверить контакт в контактной группе замка зажигания. Для того чтобы проверить, работает ли контактная группа в замке зажигания, необходимо коснуться отдельным проводом «плюса» аккумулятора и положительной клеммы батареи (+Б) или включением катушки зажигания. Зажигание включить и проверить контактную часть замка зажигания. Кожух рулевой колонки снять и при включенном положении «Стартер» обследовать и пошевелить все разъемы и контактную группу. Определить при помощи контрольной лампы, происходит ли поступление напряжения на контакт «30» от аккумулятора. Отсоединить отрицательную клемму аккумулятора, если произошел отказ выключателя зажигания. Снять с контактной группы провода, предварительно зарисовав схему соединения проводов в ней. Стопорное кольцо вынуть и выдвинуть из корпуса замка контактную часть. Состояние контактов проверить или заменить контактную группу.

Обнаружить поврежденные провода высокого напряжения при их проверке очень просто: они будут искриться в темноте.

13. Проверить отсутствие или наличие трещин или пробоя высоковольтных проводов. Обнаружить утечку искры в трещинах или пробоях в проводах высокого напряжения можно в темноте при работающем двигателе. Заменить поврежденные провода.

Проблема – неисправность системы зажигания высокой энергии

На большинстве отечественных автомобилей, таких как ВАЗ-2109, – 2108, – 1111, ГАЗ, УАЗ и пр., установлены контактные и бесконтактные транзисторные системы зажигания. Чистоту контактов и прочность посадки электросоединений, датчиков и свечей следует проверять постоянно, а также регулировать момент зажигания.

Неисправные детали, которые не соответствуют требованиям, необходимо заменять новыми.

1. Проверить коммутатор. Если имеется в наличии вольтметр, то можно проследить за показаниями прибора при включенном зажигании. Коммутатор считается исправным, если стрелка вольтметра через несколько секунд отклонится вправо. Без вольтметра можно воспользоваться контрольной лампой, для этого нужно присоединить один ее провод к массе, а другой – к выводу 1 катушки зажигания, который соединяется проводом с клеммой 1 коммутатора. Если лампа загорится ярче при включенном зажигании, то коммутатор исправен.
